高灵敏度GolayCell高莱盒 太赫兹探测器丨海纳光学代理
- 主要规格：
- Golay Cell 太赫兹探测器 红外探测器
- 深圳海纳光学有限公司代理德国TYDEX品牌 Golay Cell 太赫兹探测器 红外探测器
Golay Cell是一种非常便宜好用的THZ探测器。在室温下，Golay Cell在非常宽的带宽下都有优良的灵敏度和平坦的光谱响应。Golay探测器出厂就是经过单独校准过的。它包含一个探测头和电源，同时也可以提供滤波片的选项。
Tydex Golay Cell探测器的标准规格
Description Part Number Stock status Esstimated delivery time
Golay cell set with HDPE input window GC-1P available from stock one week
Golay cell set with TPX input window GC-1T available from stock one week
Golay cell set with diamond input window GC-1D available from stock one week

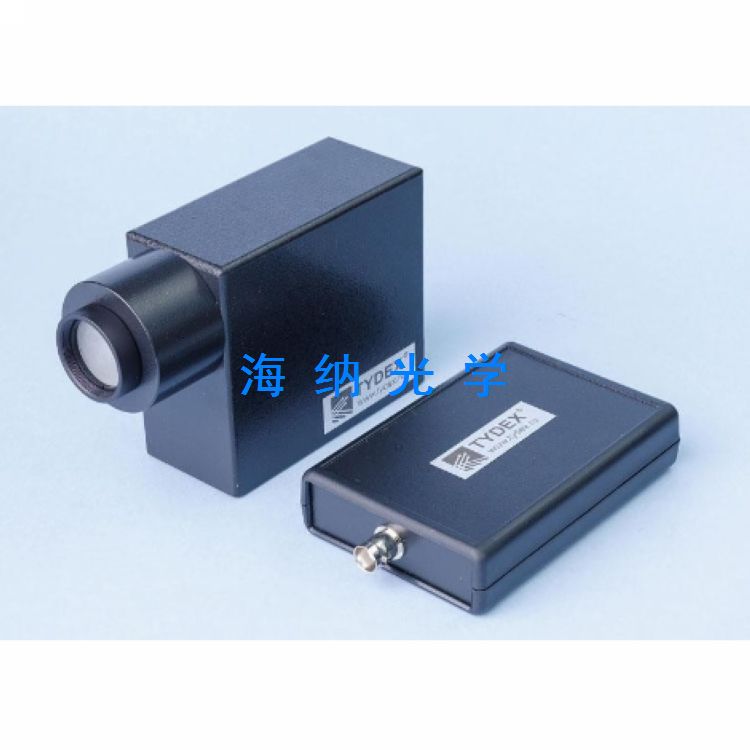

1. Golay Cell GC-1P 太赫兹探测器（HDPE窗口镜的Golay Detector）
各种HRFZ-Si和TPX材料做成的THZ光学元件如低通滤波片，聚乙烯偏振片，窗口镜，透镜以及分光片可以满足不同的THZ应用。
我们也提供软硬件组件来把Golay Cell产生的模拟信号转变成数字信号。该组件包含一个特殊的软件和一个电路单元，并可通过USB线和个人电脑相连。可用于检测，处理和分析光声信号。
应用:
监测和控制中红外和THZ波.
Golay Cell GC-1P 技术参数:
入口直径, mm: 11
输入口窗口直径, mm: 6
输入口窗口镜材料: High-Density Polyethylene (HDPE)
工作波长范围, μm: 15 ~ 8000
最高探测功率, W, up: 1 x 10-5
最佳调制频率, Hz: 15 ± 5
噪声等价功率 @ 20Hz:
典型值, W/Hz1/2 1.4 x 10-10
最小值, W/Hz1/2 0.8 x 10-10
光响应 @ 20Hz:
典型值, V/W 1 x 105
最小值, V/W 1.5 x 105
响应速度:
典型值, ms 30
最小值, ms 25
入口探测灵敏度 (D*) :
典型值, cm x Hz1/2/W 7.0 x 109
最大值, cm 11.0 x 109
工作环境气压, mm Hg 760 ~ 10-3
工作和保存的温度, °C 5 ~ 40
湿度 % 45 ~ 80
避免震动的频率范围 1 ~ 100 Hz
供电电压 VAC 100/115 ± 10%,
220/230 ± 10%
线性频率, Hz 50 ~ 60
外形尺寸, L x W x H, mm3 126 x 45 x 87
重量, kg 0.8
2. Golay Cell GC-1T太赫兹探测器 （TPX窗口镜的Golay Detector）
由于聚乙烯窗口镜换成了TPX材料，GC-1T探测器的工作波段更宽，更达到可见甚至是紫外波段。该型号可看作钻（和谐）石窗口的最佳替代品。TPX材料在THZ波段的透过率比钻（和谐）石材料更高，而且价格更低，只比GC-1P略贵一点。
Golay探测器出厂就是经过单独校准过的。它包含一个探测头和电源，同时也可以提供滤波片的选项。
各种HRFZ-Si和TPX材料做成的THZ光学元件如低通滤波片，聚乙烯偏振片，窗口镜，透镜以及分光片可以满足不同的THZ应用。
我们也提供软硬件组件来把Golay Cell产生的模拟信号转变成数字信号。该组件包含一个特殊的软件和一个电路单元，并可通过USB线和个人电脑相连。可用于检测，处理和分析光声信号。
应用:
监测和控制紫外-近红外和THZ波.
Golay Cell GC-1T技术参数:
入口直径, mm: 11
输入口窗口直径, mm: 6
输入口窗口镜材料: Polymethylpentene (TPX)
工作波长范围, μm: 0.3 ~ 6.5 & 13 ~ 8000
最高探测功率, W, up: 1 x 10-5
最佳调制频率, Hz: 15 ± 5
噪声等价功率 @ 20Hz:
典型值, W/Hz1/2 1.4 x 10-10
最小值, W/Hz1/2 0.8 x 10-10
光响应 @ 20Hz:
典型值, V/W 1 x 105
最小值, V/W 1.5 x 105
响应速度:
典型值, ms 30
最小值, ms 25
入口探测灵敏度 (D*):
典型值, cm x Hz1/2/W 7.0 x 109
最大值, cm 11.0 x 109
工作环境气压, mm Hg 760 ~ 10-3
工作和保存的温度, °C 5 ~ 40
湿度 % 无特殊要求
避免震动的频率范围 1 ~ 100 Hz
供电电压 VAC 100/115 ± 10%,
220/230 ± 10%
线性频率, Hz 50 ~ 60
外形尺寸, L x W x H, mm3 126 x 45 x 87
重量 kg 0.8
3. Golay Cell GC-1D太赫兹探测器 （钻（和谐）石窗口镜的Golay Detector）
Golay探测器出厂就是经过单独校准过的。它包含一个探测头和电源，同时也可以提供滤波片的选项。
由于聚乙烯窗口镜换成了钻（和谐）石材料，GC-1D探测器的工作波长范围更宽，可达到可见光波段。如果除了可见光和THZ波段，也要求MIR波段的时候，就需要采用这种窗口镜。当然，GC-1D型号的探测器的价格会比GC-1T略贵。
各种HRFZ-Si和TPX材料做成的THZ光学元件如低通滤波片，聚乙烯偏振片，窗口镜，透镜以及分光片可以满足不同的THZ应用。
我们也提供软硬件组件来把Golay Cell产生的模拟信号转变成数字信号。该组件包含一个特殊的软件和一个电路单元，并可通过USB线和个人电脑相连。可用于检测，处理和分析光声信号。
应用:
监测和控制可见光-THZ波.
Golay Cell GC-1D技术参数:
口直径, mm: 11
输入口窗口直径, mm: 6
输入口窗口镜材料: Diamond
工作波长范围, μm: 0.4 ~ 8000
最高探测功率, W, up: 1 x 10-5
最佳调制频率, Hz: 15 ± 5
噪声等价功率 @ 20Hz:
典型值, W/Hz1/2 1.4 x 10-10
最小值, W/Hz1/2 0.8 x 10-10
光响应 @ 20Hz:
典型值, V/W 1 x 105
最小值, V/W 1.5 x 105
响应速度:
典型值, ms 30
最小值, ms 25
入口探测灵敏度 (D*):
典型值, cm x Hz1/2/W 7.0 x 109
最大值, cm 11.0 x 109
供电电压 VAC 100/115 ± 10%,
220/230 ± 10%
线性频率, Hz 50 ~ 60
外形尺寸, L x W x H, mm3 126 x 45 x 87
重量 kg 0.8
