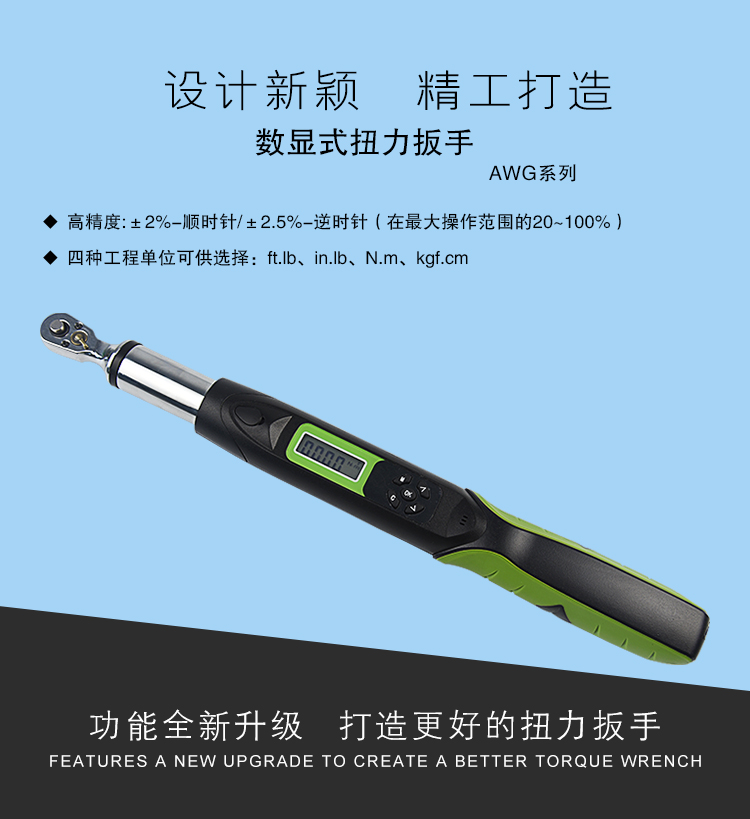

AWG数显扭矩扳手
- 这真不是您需要的产品？
- 品 牌：
- ALIYIQI/艾力
- 用 途：
- 紧固螺丝,校准检测螺丝扭力,预设扭力值来拧紧螺丝
- 一、概述
1.1主要用途及适用范围
数显扭力扳手有别于一般的扭力扳手，拥有强大的操作功能，包含扭力设定；单位设定；模式设定；数值储存；数值清除；数值输出以及用户校正功能。易于操作，通过安装数字显示屏降低了对操作人员的要求。适用于汽车行业、机械行业等的螺栓紧固及控制。
1.2 功能特点
1.2.1 数显扭力读取值
1.2.2 顺时针±2%，逆时针±2.5%精度（在最大操作范围的20~100%）
1.2.3 顺时针及逆时针均可操作
1.2.4 峰值保持及实时模式
1.2.5 蜂鸣器及LCD指示（达到预定扭力值时）
1.2.6 四种工程单位（ft.lb、in.lb、N.m、kgf.cm）
1.2.7 100笔可储存记录值
1.2.8 通讯功能
1.2.9 5分钟自动关机
1.3 产品型号选型
型号：
①：最高精度
精确度
±2%-顺时针/±2.5%-逆时针
②：是否带通讯功能
通讯传输功能
无 无
R 有
二、各部件功能及名称
1、双向棘轮头 11、扭力值
2、转向拨片 12、P（峰值模式）、T（实时模式）
3、通讯孔 13、单位（N.m、in.lb、ft.lb、kgf.cm）
4、LCD屏幕 14、LED指示灯
5、按键 15、菜单按键
6、蜂鸣器 16、确定按键
7、电池盒 17、向上按键
8、电池盖 18、取消按键
9、棘轮扭力方头 19、向下按键
10、握把
三、产品技术规格
型号 不带通讯 AWG2 -0010 AWG2 -0030 AWG3-0030 AWG3-0060 AWG3-0085 AWG3 -0135 AWG4 -0135
AWG4 -0200 AWG4 -0340 AWG6-
0500
AWG6-
0850
带通讯 AWG2 -0010R AWG2 -0030R AWG3-0030R AWG3-0060R AWG3-0085R AWG3 -0135R AWG4 -0135R
R AWG4 -0200R AWG4 -0340R AWG6-
0500R
AWG6-
0850R
最小分度值 0.01 0.1
最大操作范围
（N.m） 10N.m/7.37ft.lb/88.50in.lb/101.97kgf.cm 30N.m/22.12ft.lb/265.5in.lb/305.91kgf.cm 30N.m/22.12ft.lb/265.5in.lb/305.91kgf.cm 60N.m/44.25ft.lb/531.04in.lb/611.82kgf.cm 85N.m/62.69ft.lb/752.31in.lb/866.75kgf.cm 135N.m/99.57ft.lb/1195in.lb/1376.61kgf.cm 135N.m/99.57ft.lb/1195in.lb/1376.61kgf.cm 200N.m/147.5ft.lb/1770in.lb/2039.43kgf.cm 340N.m/250ft.lb/3009in.lb/3467.03kgf.cm 500N.m/4424in.lb/368.7ft.lb/5098.58kgf.cm 850N.m/7521in.lb/626.8ft.ln/8667.58kgf.cm
连接头（inches） 1/4 3/8 1/2 3/4
蜂鸣器设定范围（N.m） 0.5~10 1.5~30 1.5~30 2~60 4.25~85 6.75~135 6.75~135
10~200 17~340 25~500
42.5~850
长度 390 420 535 655
精度*1 顺时针：±2%
逆时针：±2.5% 顺时针：±2.5%
逆时针：±3.5%
资料存储容量 100
操作模式 峰值保持（P）/实时模式（T）
单位 N.m、in.lb、ft.lb、kgf.cm
棘轮头形式 双向棘轮头
棘轮头齿数 36 48
按键数 5
电池 2节1.5V 5号电池
操作温度 -10℃~60℃
存储温度 -20℃~70℃
湿度 无凝露可到90%
摔落测试高度 1米
振动测试条件*2 10G
寿命测试*3 10000次
