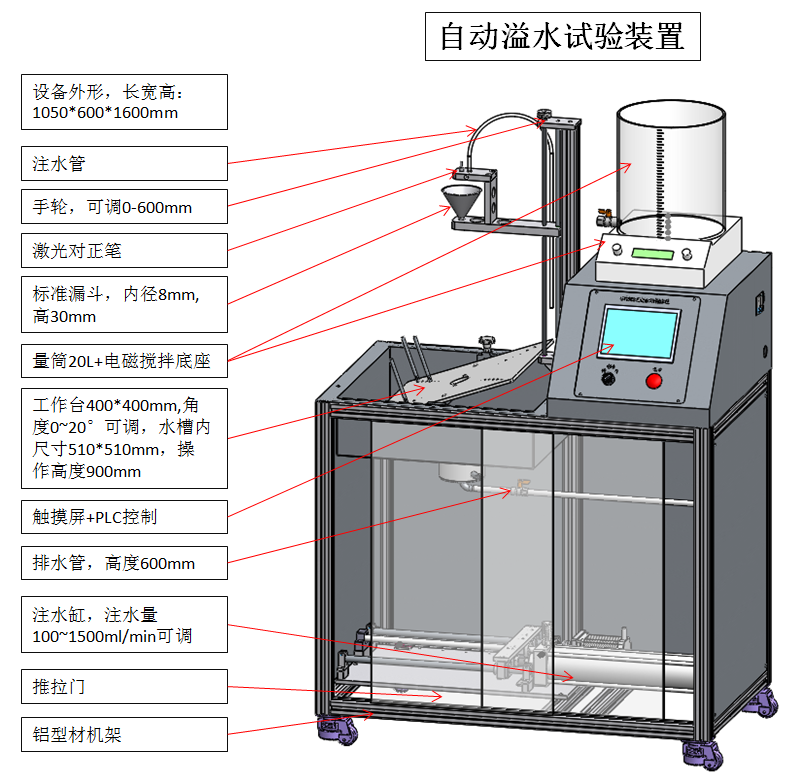

- 溢出试验装置
JAY-5259L
一、设备概述：
本装置符合GB4706.19-2008（IEC60335-2-15）《液体加热器的特殊要求》第15.2及图101、GB17465.1-2009（IEC60320-1）第14.2条款及图B.1，能够在2S内将30ml试验用氯化钠溶液均匀倒入被试器具的容器中，用于液体加热器进行耐潮湿测试时，检验产品的结构在正常使用操作时会出现不小心将水溅到容器外，或容器中的水加得太满，通电工作时，水将沸腾溢出等现象，是否能保证溢出的水不影响它们的电气绝缘性能。
二、功能参数：
1．PLC控制器控制、人机界面进行操作；
2．步进电机驱动，不锈钢注水缸；
3．注水量：0~1500ml；
4．对位：激光对中；
5．注水速度：0~25ml/S,可设；
6．注水容量:最大容量1500ml；
7．样品台放置尺寸：500X 500mm；
8．注水漏斗规格：管径8mm，长度30mm漏斗；
9．样品台倾斜角度：0~20度可调；
10．溢水流量控制范围：100ml~1500ml/min（可预置）
11．整机规格：约1100*600*1500mm
12．AC220V 50HZ 500W 。
三、试验步骤：
1.自来水加水，量筒，加入1%氯化钠，0.6%漂洗剂，电磁搅拌
2.手动打开量筒排水阀，把溶液放入试验水槽中
3.注水缸排气，确保管道及缸内充满溶液，无气泡
4.放入试验样品，激光对中，自动注入溶液，感应开关（手动安放）检测水满，记录样品最大容积
5.自动判断继续在1min内持续注入15%溶液或者250ml溶液并记录
6.然后进行电气强度测试
7.长期不使用设备时，打开试验水槽排水阀，排出溶液
