技术特点

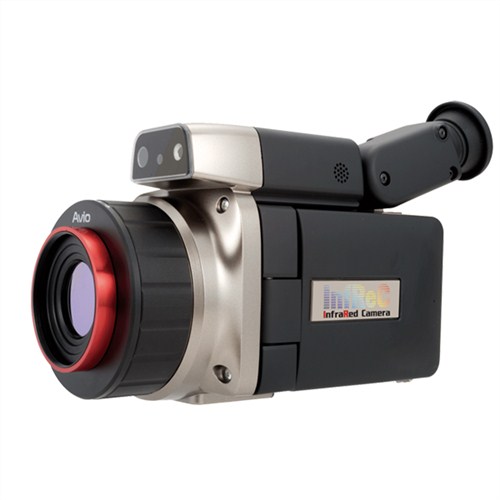

■ 120万像素红外热像仪
超级分辨率模式：1280×960像素
空间分辨率：相当于0.58mrad
■ 30Hz实时动态图像记录
可通过电脑控制软件记录动态红外热图像，相当高帧频可达30Hz
■ 高灵敏度，高测量精度
灵敏度(NEDT): 0.025℃
温度测量精度：±1℃
■ 使用标准镜头即可达到58μm的空间分辨率
相当小空间分辨率：相当于58μm（在距被测物体10cmd处，在SR模式下）
■ 广角镜头提高工作效率
视场(F.O.V): 32°(H)×24°(V)
■ 有两种型号可供选择
R500EX-PRO：测温范围：-40～+2000℃，适用于研发与制造领域的高温测量与分析
R500EX：测温范围：-40～+500℃，检测远程电气线路和管道的优先产品
■ 具备SR技术的高分辨率红外热图像
像素提升4倍
无需连接电脑即可迅速捕捉超级分辨率（SR）图像 -Multi-Flame超级分辨率图像处理技术获得更高画质
产品外观设计符合人体，操作更人性化 易于从任何角度拍摄 多角度可旋转LCD显示屏以及两个不同位置的快门按钮使得单手拍摄更加方便
各种混合图像模式
120万像素红外热图像与500万像素可见光图像
不同角度和高度的拍摄更容易
各种测试功能 具有反射率反算功能，具有多点发射率修正功能，具有多点测温，两点温差，相当大相当小测温显示功能
多种备选镜头
21um微距镜头 52um微距镜头
2倍长焦镜头
2倍广角镜头 3倍广角镜头
分析软件
分析具有分析功能强大的在线软件和离线软件，可直接输出WORD 或 EXCEL格式的报告。
■ 在线分析软件
离线分析软件 可以对拍摄好的红外图像进一步处理，获取更多更详细的检测信息
报告输出 可以按照需要输出固定模板的WORD 或 EXCEL格式的报告。
技术规格功能R500EX-PRO/R500EX-PRO-DR500EX/R500EX-D基本性能红外探测器非制冷焦平面阵列（微热量型）测量波长8-14μm测温范围－40-2000°C－40-500°C温度分辨率(NEDT)0.025°C 在30°C(信噪比改善时)测量精度±1°C *1帧频30Hz/7.5Hz30Hz/7.5Hz探测器像素640(H)× 480(V)记录像素标准模式 ： 640(H) × 480(V)；SR模式：1280(H) × 960(V)*2视场（F.O.V）32°(H) × 24°(V)（标准镜头）空间分辨率标准模式：0.87mrad；SR模式：0.58mrad（标准镜头）焦距：10-∞（标准镜头）*3对焦方式自动对焦/手动对焦显示自动功能自动刻度，自动对焦，全自动色板彩虹色，IRIS，明亮色，铁红色，白热，黑热等7种色阶256/32/16/8阶可视相机CMOS相机，500万像素热图像/可视图像合成显示并列显示，合成显示，画中画(透明度可调)显示功能1-8倍连续变焦，网格分屏功能，多图显示功能（9图，重放模式）画质改善平均化处理，滤波，边缘强调测试功能点温任选10点温度测量，显示相当高、相当低点、两点温差线上温度走势垂直，水平，或 垂直&水平指定区域的温度显示区域内的相当大，相当小及平均温度（相当多可达5个区域）/报警功能声音报警，显示报警，颜色报警，报警记录报警信号输出/温度修正功能发射率修正，环境/背景修正，距离修正，NUC(内部黑体)发射率多点发射率修正，辐射率表发射率反向计算/标准漂移校正提供/存储与输出存储设备SD卡，兼容SDHC卡数据存储静态存储：JPEG格式，带温度数据(14位)；
录像（仅对R500EX-PRO和R500EX-PRO-D）：SVX文件(专用格式)；同步拍摄可视图像超级分辨率（SR）功能提供全景拍摄水平100°，垂直75°SD动态图像记录相当大3Hz/间隔记录3s-60Min，同步记录可见光图像外部触发记录提供/声音注释每张图像可注释30s的语音文本注释每张图像可注释256个字符，从SD卡读取注释USB2.0大容量存储/动态图像传输(相当大30Hz,带可见光图像)*4视频输出NTSC或PAL报警输出有/外部触发输入有 (脉冲信号)/其他显示3.5寸LCD显示屏(可调节倾斜度和亮度)，取景器(可调节倾斜度)辅助功能激光指示（2级红外激光），LED照明，控制手柄操作温度/湿度-15-50℃,90%RH存储温度/湿度-40-70℃,90%RH抗振动&冲击性29.4m/Sec2(3G),294m/Sec2(30G)EMC符合CE标准（A级）防护等级IP54电池可工作2.5小时，可充电锂电池（可选7.5小时电池组）*5AC电源100V-220V AC, 50 / 60Hz尺寸约121mm(H)×105mm(W)×195mm(D)重量约1.3kg(包括电池)软件InfReC 分析软件NS9500ProInfReC 分析软件NS9500Std*4* 1 在“范围1”，环境温度范围20 - 30°C时，其他范围±2℃或±2% * 2 静态图像 * 3 保证测量精度的焦距范围：30cm-∞； * 4 当需要使用R500对动画热图像数据进行转移时，需要将软件升级为“InfReC 分析软件NS9500Pro”（选件） * 5 需要两个额外的可充电电池才能达到7.5h的操作时间测试距离和F.O.V
镜头类型2倍长焦标准镜头2倍广角3倍广角L=1mF.O.V（H）×（V）29×22cm57×42cm128×92cm211×149cm空间分辨率标准模式0.45mm0.9mm1.74mm3.1mmSR模式0.3mm0.6mm1.16mm2.1mm
可选配件
选件型号参数规格镜头2倍长焦镜头IRL-TX02D16°（H）×12°（V）2倍广角镜头IRL-WX02D64°（H）×48°（V）3倍广角镜头IRL-WX03D93°（H）×73°（V）21um微距镜头IRL-C021UB2013mm（H）×10mm（V），工作距离22mm52um微距镜头IRL-C052UB33mm（H）×25mm（V），工作距离56mm配件可充电电池T2UR18650F-59282500mAh，工作时间：2个小时(通常情况下)电池充电器NC-LSC05-110V/220V110v 或 220vLCD护套IRU-F01A/移动电源座TVB-C501可安装两个充电电池,不包含电池www.honour-avio.com
