产品简介

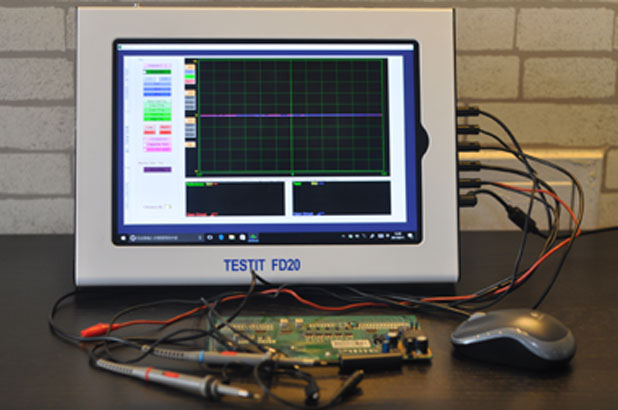

故障诊断仪TESTIT FD10、TESTIT FD20是用作查找PCBA电路板故障的装置，它能很方便地查找出电路板上的故障点。
使用简便
仪器输出有两个测试探针A、B，两个参考点夹子a、b。通常先将参考点夹子a连接到金板的地线上，将参考点夹子b连接到被测板的地线上。测试探针A接到金板上，测试探针B接到被测板上。
测试探针A和B拾取的VI信号，经过双通道输入设备，经过计算整理后，将双VI曲线同时显示到电脑的显示屏上。由此将金板和故障板的相同测试点的VI曲线和等效电路做实时的对比。如果两条曲线和等效电路形状符合设定的测试误差即认定为好点，否则为怀疑点。
也可以提前保存好金板的参考值，利用保存的参考值作为对比的依据。操作员只需根据电脑程序提示，依次测量怀疑点。编程方法简单：输入金板的照片，标明要测的点的位置，用A探针测量该点的VI曲线并保存。开始测试的步骤是：调出该种板的测试程序，按照照片提示的测试点位置，用B探针测试相应点的VI曲线，如果曲线符合，给出正确响铃声，且会自动跳转到下一个测试点，如果VI不符合，给出故障响铃声，等待复查。
当故障定位点确定后，可以移动参考点夹子到相关联的器件另一端，以便进一步确定故障器件。
电脑提示的半自动顺序测试法，特别适用于一个维修高手师傅编程，其他入门徒弟照章操作的工作场合。
FD20具有上电功能，可对电路板进行上电试验，数控式电源输出，更加精准的控制电压和电流，并且可以记录PCB板上电过程中的电压与电流的变化。
FD20还可以选用另一种故障器件的查找方法，利用仪器对PCB板进行上电后，用仪器的热电偶对电路板的温度进行监控，从而确定故障器件。
FD20具备短路点辅助查找功能，利用仪器对电路板注入一个信号，在不同的地方去查看反馈信号的强弱，从中分折出短路点的位置。
本设备还可以当做双路示波器、方波发生器和模拟电压输出等使用。
应用广泛
广泛用于汽车ECU（电子控制单元，也称作车载电脑）、伺服/步进电机驱动单元、医疗设备卡、军用电路板、电脑与显示器板卡、电视/视频/无线网卡、纺织机器的板卡、手机板卡等涵盖几乎所有的电路板和板卡。
主要功能
1、实时测量法。在被测板不加电的条件下，通过双通道信号输入，实时测量对比金板和故障版的
相点的VI信号。
2、绘出测试点对应的等效电路图。等效电路图由电阻、电容、电感、二极管等器件组成。
3、三极管、二极管、电阻、电容，电感，光耦，MOSFETS，TTT，FET，IGBT等等器件测量，还可以作电容品质因数的测量。
4、半自动顺序测试法。先编好程序，再调用做测量对比。
5、测试参数，电压电流频率，可以手动设定，也自动变换。
6、可以选择三组不同参数对同一点做测量。此时显示三种VI曲线。
7、测试步骤的保存，最大步骤999
8、电路板自动上电功能
9、电路板上电后器件的温度测量
10、短路点辅助查找
11、双通道数字PC示波器
12、方波信号输出，第1通道用作示波器，第2通道可作为信号发生器
13、模拟电压信号输出，第1通道用做示波器，第2通道可作为模拟电压信号输出
技术参数
VI测试参数：
输出电压：1V，2V，5V，10V （6V 12V 24V）
输出电阻：47kΩ，2.747kΩ，550Ω
限制电流：
小电流：212μA
中电流：3.7mA
大电流：18mA
测试频率：
最低频率：2Hz、3.4Hz、10.3Hz、27.3Hz、780Hz
电源输出：
电压：0~24V
电流：0~1500mA
示波器：
采样速率：400K/S
输入电压：5V
通道/ADC：2通道/12Bit
通道2可作为激励源
灵敏度：2.5mV
像素：0.02mS/div...100mS/div
闪存：64Kbyte
数字及模拟输出：
输出：2通道
输出电压：+5V...-5V（连续可调）
频率（数字）：从0.2KHz到25KHz
注：FD10的功能，FD20都具备，蓝色文字部分是FD20比FD10多出的功能。
