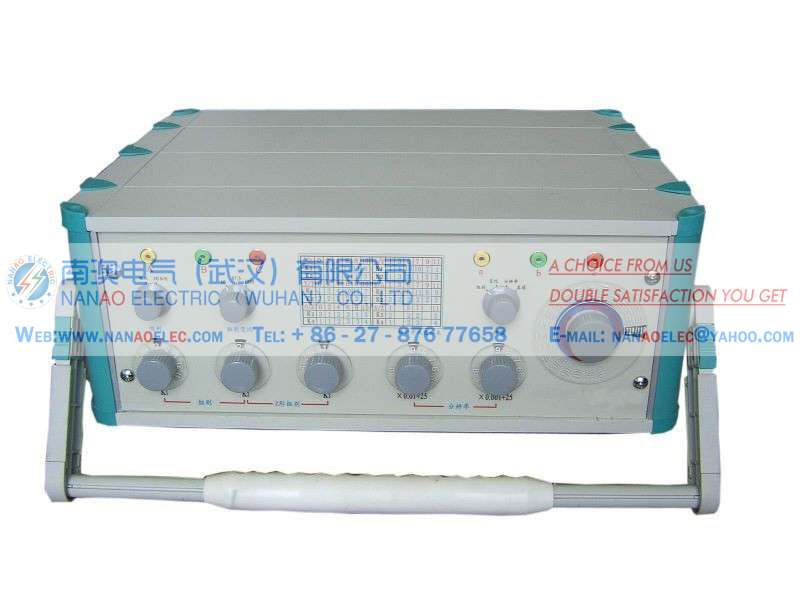

- 南澳电气NAZJX变压器变比整检装置
一、南澳电气NAZJX变压器变比整检装置功能简介
“ NAZJX变压器变比整检装置”（以下简称“变检”）是用来检定0.1级及以下变压器变比测试仪的变比精度和分辨率的一种装置，同时可以检定变比组别测试仪在组别测试时的变比精度和各种组别选择的正确性，并包括Z形组别。
二、南澳电气NAZJX变压器变比整检装置使用方法
使用时A、B、C、a、b、c与变比组别测试仪的相应端子连接，A、B、C为一次输入电压端钮，a、b、c为二次输出电压端钮。功能选择开关具有4种功能选择，当它置于某一功能档时，“变检”就只能对变比组别测试仪的这一功能进行测试。
K1、K2为组别选择开关，K2、K3为Z形组别选择开关，根据面板上给出的“组别开关选择表”有关K1、K2、K3中的数值来确定此时所选择的组别状态。
分辨率选择开关有两种，即小数点后两位数和三位数的选择。当作分辨率测试时，所显示的小数部分应是标准值与倍率的乘积，两部分小数可以相互迭加，而整数部分始终显示25。
三、南澳电气NAZJX变压器变比整检装置性能指标
1. 南澳电气NAZJX变压器变比整检装置变比测试功能
可预置的标准变比值是：
220/110、220/35、220/10、220/6、110/35、110/10、110/6、35/10、35/6、35/0.4、10/10、10/6、10/0.4、6/0.4、27.5/0.4、27.5/6、24/6、110、550、1100（共20个）即：UAB/Uab的值有上述20种选择，此时，UAB的额定电压为400V，该装置可在额定电压的20%～120%内工作，二次电压Uab可以承担大于等于100KΩ的负荷，即要求被试变比测试仪的二次输入阻抗≥100KΩ，此时的标准变比值的误差小于0.02%。
2. 南澳电气NAZJX变压器变比整检装置分辨率测试功能
当功能选择开关置于“分辨率”时，可测试变比测试仪所显示值的分辨率，“变检”可预置25.001、25.002、……25.099共99个值，供测试各种变比测试仪的分辨率时使用，在分辨率测试时，对误差不作要求，但检定变比测试仪分辨率时，变比测试仪的显示值应该随分辨率的增减有明显的变化。
3.南澳电气NAZJX变压器变比整检装置 组别测试功能
“变检”将标准三相PT按一次星形、二次星形或三角形和一次三角形、二次星形或三角形接法组成12种组别，可对变比组别测试仪的全部组别进行测试，同时在组别测试时的变比值可有25（10/0.4）、87.5（35/0.4）、1050三种选择，其组别测试时的标准三相PT的各单相误差全部小于0.1%。
4. 南澳电气NAZJX变压器变比整检装置Z形组别测试功能
Z形组别共有10组（△/Z或Y/Z），其它性能指标与上述的“组别测试功能”完全相同。
5．南澳电气NAZJX变压器变比整检装置直通测试功能
该功能是将变比测试仪的一次电压UAB直接连接于二次端（a、b端）即UAB=Uab，可对变比测试仪进行1/1的自校，注意不能在不允许直通的变比测试仪的检定中使用。
