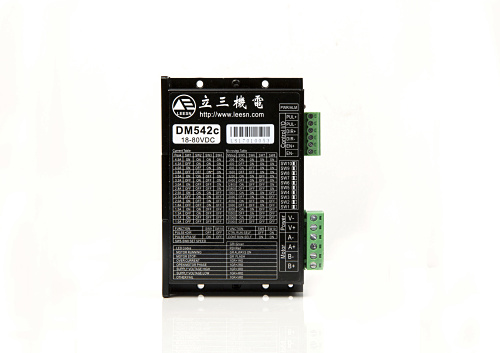

立三DM542c两相步进电机驱动器 深圳步进马达驱动生产工厂

  • 这真不是您需要的产品?
  • 品  牌:
  • 立三
  • 主要规格:
  • DM542c
  • 用  途:
  • 步进电机驱动
    • 1、 概述 DM542c是深圳市立三机电有限公司新推出的数字式两相步进电机驱动器,采用PI控制算法,低噪音,低振动,低发热,低中高速运行都很平稳,性能优越。可通过拨码开关选择运行电流和细分,有 16 种细分,16种电流供选择,具有过压、欠压报警,相电流过流保护,马达相位开路检测,其输入控制信号均采用光电隔离。脉冲,方向,和使能端都有恒流和反向保护。此驱动器提供了单、脉冲、受控自运行、持续自运行四种运动模式,在某些场合可以为您最大化节约PLC成本。驱动器内置自动半流,极大地减小了电机发热。采用内置微细分技术,即使在低细分条件下,也能够达到高细分的效果,运行平稳,噪音极小。驱动器内部集成了参数自整定功能,能够针对不同电机自动生成最优运行参数,最大限度发挥电机的性能。 2、 特性 1) PI 控制算法,超低噪音,低振动,低发热,低中高速运行都很平稳; 2) 信号模式:差分/单端,脉冲/方向或双脉冲;可通过拔码开关设定自运行及受控自运行,自运行速度设定见速度表; 3) 双极恒流斩波方式驱动、微步控制、电源损耗低效率高; 4) 供电:最大可达DC90V; 5) 电流设定方便,16档可选,输出电流峰值可达 4.5A; 6) 静止 1S后电流减半 7) 内置微细分技术并集成了参数自整定功能; 8) 可驱动 4,6,8线两相步进电机,驱动器上电时自动检测电机参数,由此可优化电机电流算法和抗共振阻尼算法; 9) 高细分:本机默认出厂细分128细分,16档可选,如有特需要求,购买前可说明要求最大细分数; 10) 光隔离差分信号输入,输入脉冲频率最大300KHz; 11) 具有过压、欠压报警,相电流过流保护,马达相位开路检测等功能; 12) 脉冲,方向和使能端子都有恒流输入功能,可以直接连接输入信号,而不用外加串联电阻降压限流保护。 13) 高可靠性:采用多层板和表面贴封,功率器件留有足够余量; 电气指标 说明 DM542c 最小值 典型值 最大值 单位 输出电流(峰值) 1.0 - 4.5 A 供电电压 18 50 90 VDC 控制信号电流 5 10 20 mA 步进脉冲频率 0 - 300 KHz 步进脉冲宽度 2 - - us 方向信号宽度 100 - - us 欠压保护点 - 17.5 - VDC 过压保护点 - 95 - VDC 驱动器初始化时间 2 - - s 绝缘电阻 500 MΩ 二、环境指标 冷却方式 自然冷却或强制风冷 使用环境 场合 不能放在其它发热的设备旁,要避免粉尘、油污、腐蚀性气体、湿度太大及强振动场所,禁止有可燃气体和导 电灰尘; 温度 0——+50℃ 湿度 40—90%RH 振动 10~55Hz/0.15mm 保存温度 -20℃~65℃ 重量 270克 三、接口描述 1、控制信号接口 名称 功能 PUL+(CCW+) 脉冲输入信号: 脉冲有效沿可调,默认脉冲上升沿有效;为了可靠响应脉冲信号,脉冲宽度应大于1.2μs。输入电压范围:3.3~28v. 双脉冲模式下:CCW PUL-(CCW-) DIR+(CW+) 方向输入信号: 高/低电平信号,为保证电机可靠换向,方向信号应先于脉冲信号至少5μs建立。电机的初始运行方向与电机绕组接 有关,互换任一相绕组(如A+、A-交换)可以改变电机初始运行的方向。输入电压范围:3.3~28v 双脉冲模式下:CW DIR-(CW-) ENA+(ALM+) 使能控制信号,此输入信号用于使能或禁止驱动器输出。ENA接低电平(或内部光耦导通)时,驱动器将切断电机各 相的电流使电机处于自由状态,不响应步进脉冲。 当不需用此功能时,使能信号端悬空即可。输入电压范围:3.3~28v. 可根据客户要求设置为报警输出端或者自运行速度调节输出端。 ENA-(ALM-) 2、功率接口 名称 功能 GND 直流电源地 直流电源正,范围+18V—+90V,推荐+50V VDC 三、拨码开关设置 拨码开关设置
