 概述

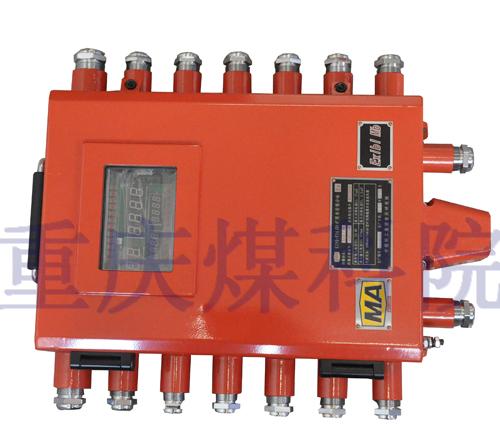

KJ90-F16(D)矿用本安型分站（以下简称分站）是一种以基于ARM内核的32位嵌入式微控制器为核心的嵌入式控制设备，可挂接多种传感器，能对井下多种环境参数诸如瓦斯、风速、一氧化碳、负压、设备开停状态、读卡器等下级智能设备等进行连续监测，具有多通道、多制式的信号采集功能和通讯功能，通过工业以太网能及时将监测到的各种环境参数、设备状态传送到地面中心站，并执行中心站发出的各种命令，及时发出报警和断电控制信号。
 主要技术指标
1. 信号制式
1) 模拟量
a) 200 Hz～1000 Hz，输出高电平时应不小于3 V（输出电流为2 mA时），输出低电平时不大于0.5 V，其正脉冲和负脉冲宽度均不得小于0.3 ms；
b) 1200 Hz～2000 Hz，输出高电平时应不小于3 V（输出电流为2 mA时），输出低电平时不大于0.5 V，其正脉冲和负脉冲宽度均不得小于0.15 ms。
2) 开关量
a) 1 mA/5 mA。电流小于0.1mA，表示断线状态；电流大于0.8 mA且小于1.2 mA时表示为停状态；电流大于4 mA且小于6 mA时表示为开状态。
b) 4mA/20 mA。电流小于0.4mA，表示断线状态；电流大于3.2 mA且小于4.8mA时表示为停状态；电流大于16 mA且小于24mA时表示为开状态。
3) 控制量
电平型信号：输出高电平时应不小于3 V（输出电流为2 mA时），输出低电平时不大于0.5 V。
4) 累计量
输出高电平时应不小于3 V（输出电流为2 mA时），输出低电平时不大于0.5 V，其正、负脉冲宽度不应小于0.3 ms，正、负脉冲的转换时间不大于5 ms。
2. 最大监控容量
1) 信号采集输入口
a) 模拟量信号/开关量信号输入口(通过中心站软件设置可以互相转换)：16路
b) 累计量信号输入口：1路
2) 断电控制输出口:8路
3) 通讯端口
a) RS-485通讯口： 2路
b) 以太网口（可选）： 1路
3. 控制执行时间
分站甲烷超限断电及甲烷风电闭锁的控制执行时间：≤2 s。
4. 最大传输距离
1) 分站到传感器的最大传输距离不小于2 km；
2) 分站到控制执行器的最大传输距离不小于2 km；
3) 分站至传输接口之间的最大传输距离不小于10 km；
4) 分站到矿用网络交换机采用RS485传输方式的最大传输距离不小于5 km。
5. 传输性能
1) 分站与矿用网络交换机的传输：
a) 传输方式（一）：
 通讯口数量：1路；
 传输方式：以太网；
 传输速率：10 Mbps/100 Mbps自适应；
 最大传输距离≤100 m(使用MHYVP 2×4电缆，单芯截面积不小于1.5 mm2)；
 传输信号工作电压直流峰峰值：≤5 V。
b) 传输方式（二）：
 通讯口数量：1路；
 传输方式：RS485；
 传输速率：2400 bps；
 最大传输距离不小于5 km
 传输信号工作电压直流峰峰值：≤15.0 VP-P；
 传输信号工作电流峰峰值：≤150 mA。
2) 分站与数据接口的传输：
 通讯口数量：1路；
 传输方式：RS485；
 传输速率：2400 bps；
 最大传输距离不小于10 km；
 传输信号工作电压直流峰峰值：≤15 VP-P；
 传输信号工作电流峰峰值：≤150 mA。
3) 分站与下级智能设备的传输：
 通讯口数量：1路；
 传输方式：RS485；
 波特率：2400 bps；
 最大传输距离不小于2 km；
 传输信号工作电压直流峰峰值：≤15 VP-P；
 传输信号工作电流峰峰值：≤150 mA。
