GCD1000型粉尘浓度传感器-重庆煤科院产品

陆经理 13883230105  023-86597981

用途
主要用于煤矿井下或其它有粉尘作业的环境空气粉尘浓度在线实时检测，可与实时监控系统联网。
技术特点
（1）额定工作电流小：在额定采样流量的情况下，整机额定工作电流<120mA，最大工作电流<170mA，大大减轻了分站电源的负担，并可安装在距分站更远的位置；
（2）输入电压范围宽：可适用于煤矿井下各种分站，仪器在输入电压18Ｖ～24ＶＤＣ(本安电源)的范围内均能正常工作；
（3）算法先进：采用分段式控制算法，根据不同的浓度大小自动采用不同的比例系数计算，大大提高了测量的精度；
（4）自动校准：具有自动校准零点功能，并可设置校准零点漂移的时刻；
（5）软启动：具有软启动模式的功能，大大减小了仪器启动时对供电电源的冲击，最大启动电流≤130mA；
（6）可测量瞬时粉尘浓度或平均粉尘浓度，平均粉尘浓度的测量时间可在1－3600秒范围内任意选择；
（7）可实现对粉尘浓度传感器粉尘超限设置，并输出一路开关量。
主要技术参数
（1） 粉尘浓度测量范围：0.1mg/m3～1000 mg/m3；
（2） 粉尘浓度测量误差：不大于±15%；
（3）额定工作电压：工作电压：18V～24V DC（本安电源）；
（4）额定工作电压电流：120mA～90mA；
（5）粉尘报警设置范围：0～1000 mg/m3；
（6）传输距离：传感器与分站之间的最大传输距离为2km；
（7）输出信号： 1路频率信号：200～1000Hz；1路RS485通信接口：波特率2400 bps；1路开关量输出。

主要技术参数

（1）粉尘浓度测量范围：0.1mg/m3～1000 mg/m3。
（2）粉尘浓度测量误差：不大于±15%。
（3）额定工作电压：工作电压：18V～24V DC（本安电源）；
（4）额定工作电压电流：120mA～90mA。
（5）粉尘报警设置范围：10～999 mg/m3。
（6）控制输出：1路接点容量为DC 30V/1A。
（7）传输距离：传感器与分站之间的最大传输距离为2km。
（8）输出信号：1路频率信号：200～1000Hz；
1路RS485通信接口：波特率2400 bps；
1路开关量输出。

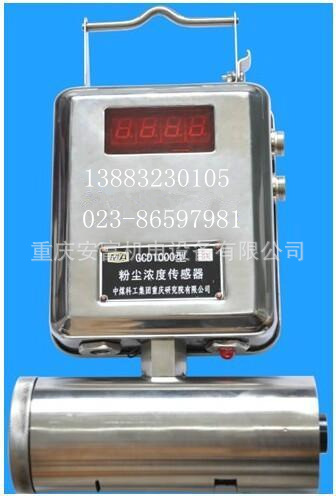

GCD1000粉尘传感器
（9）外形尺寸：300ⅹ160ⅹ60mm,重量1.2kg

GCG500粉尘浓度传感器-重庆煤科院产品

重庆安富机电公司 陆经理 13883230105 023-86597981

用途
主要用于煤矿作业场所总粉尘浓度的在线监测。
主要特点
（1）额定工作电流小：整机额定工作电流≤120mA，可远距离供电。
（2）输入电压范围宽：12V～24VDC，可适应煤矿井下各种分站。
（3）测量精度高：采用分段式控制算法，具有温度补偿功能。
（4）综合自动化功能：具有自动校准零点、软启动和超限报警功能。
（5）量程可调：测量量程可根据需要设定为0～500mg/m3或0～1000mg/m3。
（6）测量周期可调：可测量瞬时粉尘浓度或1s～3600s范围内平均浓度。
（7）可接入煤矿安全监控系统，可实现粉尘浓度的远程在线监测。
主要技术参数
（1）测量范围：0～500 mg/m3或0～1000mg/m3，测量相对误差：±15%；
（2）采样流量：10L/min，采样流量相对误差：±5%；
（3）工作电压：12V～24VDC，工作电流：≤170mA；
（4）报警设置范围：0～500 mg/m3；
（5）RS485通信接口：波特率2400bps；
（6）输出信号：频率200Hz～1000Hz，最大传输距离2km，开关量，接点容量为DC 30V/1A；
（7）防爆类型：矿用本质安全型，防爆标志：ExibⅠMb；
（8）外形尺寸：265mm×200mm×190mm；
（9）重量：8.7kg。
