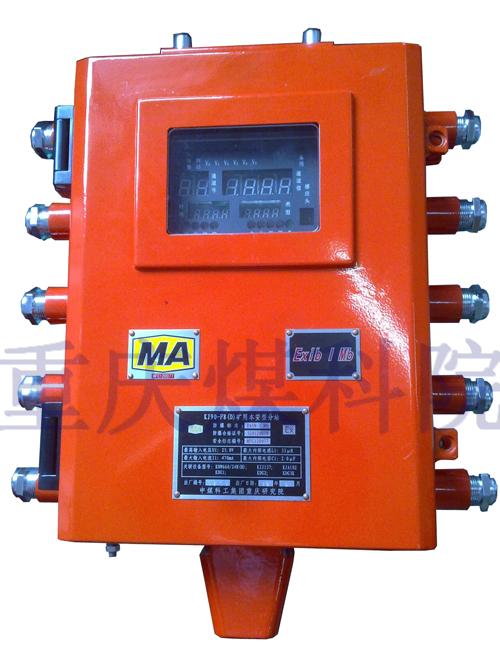

KJ90-F8(D)矿用本安型分站-重庆煤科院13883230105
- KJ90-F8(D)矿用本安型分站-重庆煤科院产品
重庆安富机电设备有限公司 联系人：陆经理 13883230105 023-86597981
地址：重庆市九龙坡区渝州路115号 QQ:86240729
概述
KJ90-F8(D)矿用本安型分站（以下简称分站）是一种以基于ARM内核的32位嵌入式微控制器为核心的嵌入式控制设备，可挂接多种传感器，能对井下多种环境参数诸如瓦斯、风速、一氧化碳、负压、设备开停状态、读卡器等下级智能设备等进行连续监测，具有多通道、多制式的信号采集功能和通讯功能，通过工业以太网能及时将监测到的各种环境参数、设备状态传送到地面中心站，并执行中心站发出的各种命令，及时发出报警和断电控制信号。
主要用途及适用范围
1. 主要用途
1) 采集各传感器的实测参数，设备运行状况、开停状态；
2) 通过工业以太网快速向地面的系统中心站传送巡检参数；
3) 执行地面中心站发往井下的各种控制命令；
4) 对异常状况进行断电控制。
2. 适用范围
1) 煤矿井下所有存在瓦斯和煤尘爆炸危险的场所；
2) 煤矿井下所有需要使用传感器监测、监控各种有毒有害气体及设备运行状态的地方及场所。
主要技术指标
1. 供电电源
1) 工作电压：9.0 V～25.0 V DC；
2) 工作电流：≤470 mA。
2. 信号制式
1) 模拟量
a) 频率型信号：200 Hz～1000 Hz。
b) 电流型信号：1 mA～5mA。
2) 开关量
c) 电流型信号：1 mA/5 mA。
d) 电流型信号：4 mA/20 mA。
3) 控制量
电平型信号：输出高电平时应不小于3V（输出电流为2mA时），输出低电平时不大于0.5V。
4) 累计量
输入高电平时应不小于3 V（输入电流为2 mA时），输入低电平时不大于0.5 V，其正、负脉冲宽度不应小于0.3 s，正、负脉冲的转换时间不大于5 ms。
3. 传输性能
1) 以太网传输（选配功能）
端口数量：1个；
a) 传输方式：以太网；
b) 最大传输距离：100m。
2) RS485传输
a) 端口数量：2个；
b) 传输方式：RS485；
c) 传输速率：2400 bps；
d) 最大传输距离(分站与网络交换机：5 km；分站与数据通讯接口：10 km；分站与下级智能设备：2 km，
4. 最大监控容量
分站的最大监控容量信息见下表:
1) 信号采集输入口
a) 模拟量信号/开关量信号输入口(通过中心站软件设置可以互相转换) ：8路
b) 累计量信号输入口：1路
2) 断电控制输出口 断电控制输出口：5路
