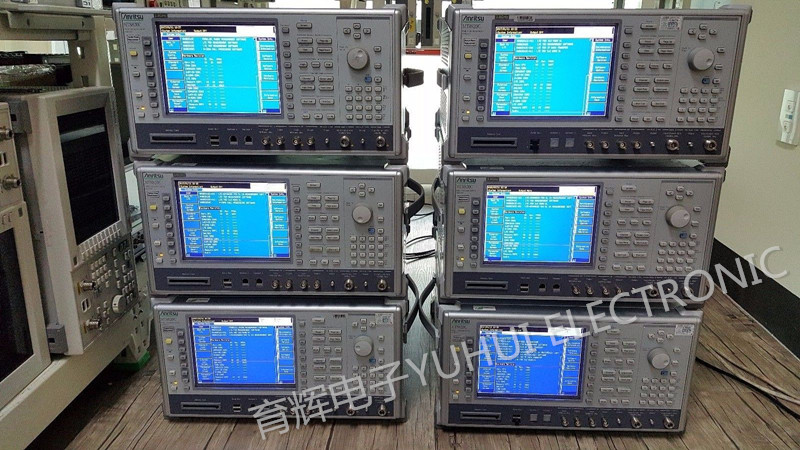

销售/租赁安立MT8820C4G无线电综合测试仪支持30MHz至2.7GHz售后保修一年技术支持！
- 描述:
MT8820C 无线电通信分析仪支持 30 MHz 至 2.7 GHz 范围内的平台。(3.4GHz至3.8GHz需选装MT8820C-018)。安装专用的软件和可选硬件可支持对以下项主要 TRx 特征的评估：LTE FDD/TDD、W-CDMA/HSPA/HSPA Evolution、CDMA2000 1X/1xEV-DO、TD-SCDMA/TD-SCDMA HSPA、GSM/GPRS/EGPRS 以及 PHS/ADVANCED PHS 移动终端。
通过在主机架中安装 2G/3G/3.5G 专用测量硬件和软件，一个 MT8820C 可支持射频 TRx 特征的高速批量测量，并调用 2G/3G/3.5G 移动终端的连接测试。此外，安装 MX882012C/13C 可支持生产 LTE FDD/TDD 移动终端和数据卡所要求的射频 TRx 测试。MX882012C/13C 还支持 2x2 MIMO DL LTE Rx 吞吐量测试。
Communication System Software Model No.
LTE LTE FDD Measurement Software MX882012C
LTE TDD Measurement Software MX882013C
LTE FDD Measurement Software Lite MX882042C *1
LTE TDD Measurement Software Lite MX882043C *1
W-CDMA W-CDMA Measurement Software MX882000C
W-CDMA Call Processing Software MX882050C *2
MX882051C *2
W-CDMA Ciphering Software MX882070C *2
MX882071C *2
HSDPA Measurement Software MX882000C-011 *2
HSUPA Measurement Software MX882000C-021 *2
HSPA Evolution Measurement Software MX882000C-031 *2
DC-HSDPA Measurement Software MX882000C-032 *2、*3
TD-SCDMA TD-SCDMA Measurement Software MX882007C
TD-SCDMA HSDPA Measurement Software MX882007C-011 *4
TD-SCDMA HSUPA Measurement Software MX882007C-021 *4
GSM/GPRS GSM Measurement Software MX882001C
EGPRS EGPRS Measurement Software MX882001C-011
CDMA2000 1X CDMA2000 1X Measurement Software MX882002C
CDMA2000
1xEV-DO (Rev.0) CDMA2000 1xEV-DO Measurement Software MX882006C *5
CDMA2000
1xEV-DO (Rev.A) CDMA2000 1xEV-DO Rev.A Measurement Software MX882006C-011 *5
LTE Parallelphone Measurement Software MX882010C
W-CDMA
TD-SCDMA
GSM/GPRS/EGPRS
CDMA2000
1X/1xEV-DO
PHS PHS Measurement Software MX882005C
ADVANCED PHS ADVANCED PHS Measurement Software MX882005C-011
*1: MX882042C 和 MX882043C 都是非信令测试产品。
*2: 关于所支持 W-CDMA 的终端连接，请联系您的销售代表。
*3: DC-HSPA 测量需要 MT8820C-012、MT8820C-001（2 组）、MX882000C、MX882000C-011、
MX882000C-021、MX882000C-031、MX882000C-032 和 MX882050C（以及一个 MT8820C）。
目前只有MT8820C 支持 DC-HSDPA。
*4: 关于所支持的 TD-SCDMA HSDPA/HSUPA 终端连接，请联系您的销售代表。
*5: MX882006C 支持 CDMA2000 1xEV-DO (Rev.0) 移动终端的射频测量。
MX882006C-011 支持 CDMA2000 1xEV-DO Rev. A 移动终端的射频测量。
规格
频率范围： 30 MHz 至 2700 MHz
最大输入电平： +35 dBm（主端口1）
射频信号发生器： 频率
频率范围：30 MHz 至 2700 MHz（设置范围：400 kHz 至 2700 MHz）
3400 MHz 至 3800 MHz （需选装MT8820C-018）
设置分辨率：1 Hz
输出电平
电平范围： −140 至 −10 dBm（主端口 1），−130 至 0 dBm（辅端口 1）
分辨率：0.1 dB
精度：主：±1.0 dB，±0.7 dB（典型值）（输出频率 ≥50 MHz），
±1.5 dB（输出频率 <50 MHz）
（−120 至 −10 dBm，校准后，10o 至 40oC）
辅：±1.0 dB，±0.7 dB（典型值）（输出频率 ≥50 MHz），
±1.5 dB（输出频率 <50 MHz）
（−120 至 −0 dBm，校准后，10o 至 40oC）
LTE FDD 测量：
（硬件：选件 008
软件：MX882012C）/
LTE TDD 测量：
（硬件：选件 008
软件：MX882013C） 频率范围：400 MHz 至 2700 MHz
3400 MHz 至 3800 MHz （需选装MT8820C-018）
幅度测量
输入电平：−60 至 +35 dBm（主）
测量精度：±0.3 dB（典型值），±0.5 dB（−20 至 +35 dBm），
±0.7 dB（−50 至 −20 dBm）， ±0.9 dB（−60 至 −50 dBm）
*400 MHz 至 2700 MHz， 校准后，10o 至 40oC
±0.3 dB （典型值）， ±0.5 dB （−20 至 +35 dBm） （18o 至 28oC），
±0.7 dB （−50 至 −20 dBm）， ±0.9 dB （−60至 −50 dBm）
*3400 MHz 至 3800 MHz， 校准后， 10o 至 40oC
线性：±0.2 dB（−40 至 0 dB，≥−50 dBm），±0.4 dB（−40 至 0 dBm，≥−60 dBm）
*400 MHz to 2700 MHz， 校准后， 10o 至 40oC
±0.2 dB （−40 至 0 dB， ≥−50 dBm， 18o 至28oC），
±0.3 dB （−40 至 0 dB， ≥−50 dBm），
±0.4 dB （−40 至 0 dBm， ≥−60 dBm），
*3400 MHz 至 3800 MHz，校准后， 10o 至 40oC
频率/调制度测量
输入电平：−40 至 +35 dBm（主）
载波频率精度：±（设置频率 × 参考振荡器精度 +15 Hz）
测量对象：PUSCH、PRACH、PUCCH
呼叫处理
呼叫控制：注册，参考测量通道的呼叫处理
（执行每个符合 3GPP 标准的处理，并执行通过/失败评估）
移动终端控制：输出电平
（执行每个符合 3GPP 标准的移动终端控制）
LTE FDD 测量：
（软件：MX882042C）/
LTE TDD 测量：
（软件：MX882043C） 频率范围：400 MHz 至 2700 MHz
3400 MHz 至 3800 MHz （需选装MT8820C-018）
幅度测量
输入电平：−60 至 +35 dBm（主）
测量精度：±0.3 dB（典型值），±0.5 dB（−20 至 +35 dBm），
±0.7 dB（−50 至 −20 dBm），±0.9 dB（−60 至 −50 dBm）
*400 MHz 至 2700 MHz， 校准后，10o 至 40oC
±0.3 dB （典型值）， ±0.5 dB （−20 至 +35 dBm） （18o 至 28oC），
±0.7 dB （−50 至 −20 dBm）， ±0.9 dB （−60 至 −50 dBm）
*3400 MHz 至 3800 MHz， 校准后，10o 至 40oC
线性：±0.2 dB（−40 至 0 dB，≥−55 dBm），±0.4 dB（−40 至 0 dBm，≥−60 dBm）
*400 MHz 至 2700 MHz， 校准后， 10o 至 40oC
±0.2 dB （−40 至 0 dB， ≥−50 dBm， 18o 至 28oC），
±0.3 dB （−40 至 0 dB， ≥−50 dBm），
±0.4 dB （−40 至 0 dBm， ≥−60 dBm），
*3400 MHz 至 3800 MHz， 校准后，10o 至40oC
频率/调制度测量
输入电平：−40 至 +35 dBm（主）
载波频率精度：±（设置频率 × 参考振荡器精度 +15 Hz）
测量对象：PUSCH
W-CDMA 测量：
（硬件：选件 001
软件：MX882000C，
MX88205xC） 频率范围：300 MHz 至 2700 MHz
调制分析
输入电平：−30 至 +35 dBm（主）
调制精度：≤2.5%（输入单 DPCCH 和单 DPDCH 时）
射频功率
输入电平：−65 至 +35 dBm（主）
测量精度：±0.3 dB（典型值），±0.5 dB（−25 至 +35 dBm），
±0.7 dB（−55 至 −25 dBm），±0.9 dB（−65 至 −55 dBm）
*校准后，10o 至 40oC
测量对象：DPCH、PRACH
占用带宽
输入电平：−10 至 +35 dBm（主）
临信道泄漏功率比
输入电平：−10 至 +35 dBm（主）
测量点：±5 MHz，±10 MHz
误码率测量
功能：在 DTCH 中插入 PN9 或 PN15 算法数据
测量项目：BER、BLER
呼叫处理
呼叫控制：注册、开始、终止、交接、网络断开、
终端断开（执行每个符合 3GPP 标准的处理
并执行通过/失败评估）
移动终端控制：输出电平，回环
（执行每个符合 3GPP 标准的移动终端控制）
GSM/GPRS 测量：
（硬件：选件 002
软件：MX882001C） 频率范围：300 MHz 至 2700 MHz
频率/调制度测量
输入电平：−30 至 +40 dBm（突发信号的平均功率，主）
测量项目：正常突发，RACH
幅度测量
输入电平：−30 至 +40 dBm（突发信号的平均功率，主）
测量项目：正常突发，RACH
测量精度：±0.3 dB（典型值），±0.5 dB（−20 至 +40 dBm），±0.7 dB（−30 至 −20 dBm），
*校准后，10o 至 40oC
线性：±0.2 dB（0 至 −40 dB，≥−30 dBm）
误码率测量
功能：帧、比特和 CRC 错误测量
测量对象：
GSM
建立在上行 TCH 的回环数据
从后面板呼叫处理 I/O 端口输入的串行数据
GPRS
建立在 GPRS 上行 TCH 的终端接收的块数
呼叫处理
呼叫控制：
GSM（位置注册、初始化、终止、网络断开、终端断开）
GPRS（连接、断开连接、数据传输）
终端控制：
GSM（输出电平、时隙、时间提前量、回路开/关）
GPRS（测试模式 A、测试模式 B、BLER）
CDMA2000 1X 测量：
（硬件：选件 003，
软件：MX882002C） 频率范围：300 MHz 至 2700 MHz
幅度测量
输入电平：−65 至 +35 dBm（主）
测量精度：±0.3 dB（典型值），±0.5 dB（−25 至 +35 dBm），±0.7 dB（−55 至 −25 dBm），
±0.9 dB（−65 至 −55 dBm）
*校准后，10o 至 40oC
线性：±0.2 dB（0 至 −40 dB，≥−55 dBm），±0.4 dB（0 至 −40 dB，≥−65 dBm）
频率/调制度测量
输入电平：−30 至 +35 dBm（主）
载波频率精度：±（设置频率 × 参考振荡器精度 +10 Hz）
残余波形质量： >0.999
误码率测量
FER（误帧率）测量：带有服务选项 2、9、55 和 32 （TDSO） 的 FER 测量
显示项目：置信水平、FER、错误帧计数、采样帧计数
呼叫处理
频段：BC 0 至 12、14、15、18、19
呼叫控制：位置注册、初始化、终止、网络断开、终端断开
寻呼信道数据速率：全速率
RC配置：F-RC1 + R-RC1、F-RC2 + R-RC2、F-RC3 + R-RC3、F-RC4 + R-RC3、
F-RC5 + R-RC4
支持的协议：IS-95B、J-STD-008C、ARIB T-53、Korean PCS、IS-2000 （SR1）
CDMA2000 1xEV-DO
测量：
（硬件：选件 005，
软件：MX882006C） 频率范围：300 MHz 至 2700 MHz
频率/调制度测量
输入电平：−30 至 +35 dBm
载波频率精度：±（设置频率 × 参考振荡器精度 +10 Hz）
残余波形质量： >0.999
残余 EVM：<2% rms
码域功率
输入电平：−30 至 +35 dBm
测量精度：±0.2 dB（码功率 ≥−15 dBc），±0.4 dB（码功率 ≥−23 dBc）
射频信号发生器
通道电平：导频信道、MAC 通道、控制通道、业务信道，全部为 0 dB （参考 Ior）
PN 偏置：0 至 511
波形质量：>0.99（仅导频，AWGN 关闭）
AWGN：AWGN 电平：−20 至 +12 dB（CDMA 信号的相对电平）或关闭
AWGN 开启时的最大 CDMA 信号输出电平：−28 dBm（主输出）， −18 dBm（辅助输出）
呼叫处理
频段：BC 0 至 12、14、15、18、19
呼叫控制：打开会话、关闭会话、AT 初始化、NW 起点、
AT 释放、NW 释放、硬切换、更软切换
Rev.闭环 回路功率控制模式：闭环、交替、全部为 0（全部向上），全部为 1（全部向下）
测试应用协议：RTAP、FTAP、FTAP + RTAP
TD-SCDMA 测量：
（硬件：选件 001、007
软件：MX882007C） 频率范围：300 MHz 至 2700 MHz
幅度测量
输入电平：−70 至 +35 dBm（主）
测量精度：±0.3 dB（典型值），±0.5 dB（−25 至 +35 dBm），
±0.7 dB（−55 至 −25 dBm），±0.9 dB（−70 至 −55 dBm）
*校准后，10o 至 40oC
线性：±0.2 dB（−40 至 0 dB，≥−55 dBm），±0.4 dB（−40 至 0 dBm，≥−65 dBm）
频率/调制度测量
输入电平：−30 至 +35 dBm（主）
载波频率精度：±（设置频率 × 参考振荡器精度 +10 Hz）
测量对象：DPCH、UpPCH
误码率测量
功能：在 DTCH 中插入 PN9 或 PN15 算法数据
测量项目：BER、BLER
呼叫处理
起点控制：注册、初始化、终止、网络断开、
终端断开（执行每个符合 3GPP 标准的处理并执行通过/失败评估）
移动终端控制：输出电平，回环（执行每个符合 3GPP 标准的移动终端控制）
