代理Microchip MAC-SA53/SA.53m微型原子钟
- Microchip SA.53m/SA.55m微型原子钟
产品概述：
Microchip公司的SA.5X系列充分借助CSAC和前代SA.3Xm产品的CPT技术，是微型原子振荡器的新进展。基于CPT的振荡器采用激光对Rb原子进行询问并实现原子共振，与传统的基于lamp的时钟相比，体积更小，功率更低。
封装尺寸与OCXO相似的铷原子钟。SA5X继承了SA.3Xm和许多传统OCXO的封装形式，但性能确实是无法比拟的。它的硬件和软件已经完全重新设计，并添加新的功能，如1PPS同步，提升了稳定性，能够在宽温的环境下运行。
主要特征：
48小时保持亚微秒级
月老化率＜5E-11
运行温度-40℃至75℃
温度系数＜5E-11（-10℃至65℃）
兼容SA.3Xm的管教封装
不足8分钟快速可靠的启动
1PPS输入输出更容易校准和同步
新版本的软件管理

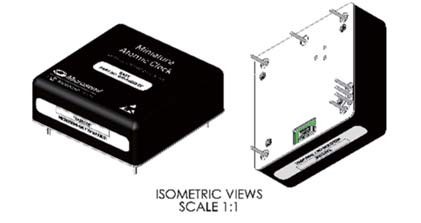

2” x 2” x 0.7”
电气规格：
RF输出：（Pin3）
频率：10MHz
类型：CMOS（0-3.3VDC）
阻抗：1MΩ
上升沿/下降沿：＜4ns
占空比：50%±10%
数量：1 1PPS输出：（Pin J1-17，J1-19）
类型：LVDS方波
电平：服从EIA/TIA-64
上升/下降沿：＜4ns
脉冲宽度：20微秒，
（可编辑，100ns-100ms，步进10ns）
数量：1
1PPS输入：（Pin J1-5、7或J1-1、3）
类型：LVDS上升沿
电平：服从EIA/TIA-64
数量：2
zui小脉宽：100ns
串口通讯：（Pin7，8）
协议：RS-232
类型：CMOS 0V至Vcc
阻抗：1MΩ
波特率：57600
高速通讯：（Pin J1-2、4、7）
协 议 ： 兼 容 USB BITE输出：（Pin 6）
类型：CMOS 0V至3.3V
阻抗：1MΩ
逻辑：0=正常，1=未锁定 报警输出：（J1-20）
类型：CMOS 0V至3.3V
阻抗：1MΩ
逻辑：0=正常，1=报警供电：（Pin 5）
电压范围：4.5至32VDC
运行功耗：典型TBD W @65 oC，zui大6W
@25 oC，zui大8W
@-10 oC，zui大11W @-40 oC，zui大14W
启动功耗：zui高14 W（-40 oC至75 oC）
环境：
运行温度：-40℃至75℃
存储温度：-55℃至100℃
磁场灵敏度：＜±7E-11/高斯
（zui大±2高斯）
电压灵敏度：＜1E-11p-p，±1VDC 海拔：-366至9500米
振动：
运行：7.7grms@1hr/轴，不失锁
非运行：10.9grms@1hr/轴， 冲击
运行：30g，11ms 半波，不失锁，扰动≤4E-8
非运行：50g，11ms 半波，不失锁
性能指标：
锁定时间：@-10-60℃：＜8分钟
@-40℃：＜12分钟
模拟调节：±1E-8，0-5V，5kΩ
数字调节：±1E-6（分辨率±1E-15）
出厂精度：±5E-11
复现性（断电48小时）：±5E-11
1PPS抖动：＜1ns
短稳（艾伦方差）
SA.56 SA.55 SA.53
1s 2E-11 3E-11 5E-11
10s 8E-12 1.6E-11 2.5E-11
100s 2E-12 8E-12 1E-11
7200s 3E-13
老化率：(MDEV)
SA.56 SA.55 SA.53
月： 5E-11 1E-10 3E-10
年： 5E-11 1E-10 3E-10
（30天连续运行后）
SSB相位噪声（dBc/Hz）
SA.56 SA.55 SA.53
1Hz ＜-70 ＜-70 ＜-65
10Hz ＜-90 ＜-87 ＜-85
100Hz ＜-120 ＜-114 ＜-112
1kHz ＜-140 ＜-130 ＜-130
10kHz ＜-145 ＜-140 ＜-140
1MHz ＜-145
温度系数：（峰峰值）
SA.56 SA.55 SA.53
-10-65℃： 5E-11 1E-10 1E-9
-40-65℃： 1E-11
自守时预计时间误差ns:
SA.56 SA.55 SA.53
24h 72 144 432
48h 288 576 1730
72h 648 1300 3890
规格尺寸：
重量：＜100g
尺寸：2” x 2” x 0.7”
MTBF：＞300,000h
