- 高棒生产线用棒材测径仪进行外径尺寸在线检测，在保证生产线正常生产的情况下，还能做到准确在线测量。
1、引言
高速棒材生产线的核心技术是高速区机械设备和自动化控制技术，而想要控制外径尺寸，则离不开自动化的检测技术，棒材测径仪安装于生产线进行外径尺寸的在线检测，同时将测量数据实时传输于控制系统，从而得到高质量的高棒生产。

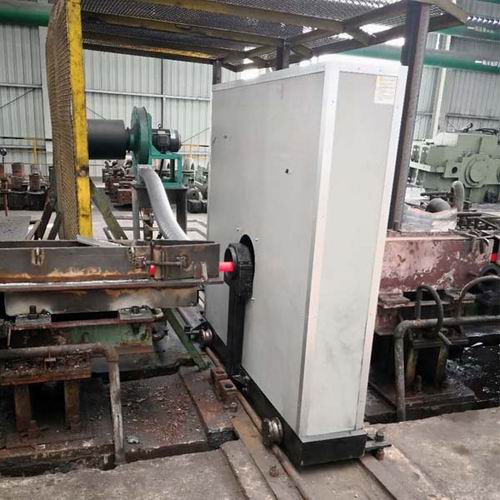

2、棒材测径仪安装位置
高棒和小棒在粗轧后1#剪前各装1台测径仪，测量粗轧机组出来的料型尺寸；
高棒和小棒中轧后2#剪前各安装1台测径仪测量中轧后料型；
高棒预精轧后两个围盘上平活套前各安装1台测径仪，用于检测进精轧机的料型尺寸；
小棒精轧机组内围盘上平活套前各安装1台测径仪，用于检测切分后的料型；
高棒和小棒成品穿水后各安装两台轮廓仪，用于检测螺纹钢截面、纵肋、横肋、内径尺寸，并测算出负差。
3、测径仪具备功能
- 直径，截面，径向360测量；无测量盲区；
- 及时精确地反映测量轧件的尺寸变化；
- 能够对轧制过程中产生的各种常见缺陷各种常见缺陷（尺寸超差，耳子、错面等）进行报警；
- 能够测量螺纹钢的内园和纵肋高度；
- 对测量的数据能够进行统计和分析；
- 测量数据和图形可指导轧机的调整；
- 测量的修正功能（钢温修正、测量头的校准等）；
- 设备运行稳定，维护量少；
- 系统操作简单直观。
- 轮廓仪软件必须具备测量螺纹钢的外径， 内径和肋高的功能。
- 轮廓仪软件需具备定量分析以下参数的功能：辊缝大小，错辊量，填充度，不对称度。
4、主要部件
集成测量探头的测量框架
集成接口模块，人机操作画面电脑等的控制柜
鼓风机用于空气吹扫
强制冷却设备（输送冷却水的空调等）
就地控制箱
其他可选项：LED大屏幕显示
多个客户端/人机画面
二级系统接口
高温计
上线/离线横移小车（按需设计）
5、结语
棒材测径仪作为在线检测设备，可安装于各个地方进行外径尺寸的在线检测、轮廓的检测、缺陷的检测等，它用于1000℃左右的高温检测中也不在话下，棒材测径仪更是能适用于各种轧材的测量，高棒、小棒、高速线材、螺纹钢、锚杆钢、圆钢、钢管等等，为轧钢行业中的质量检测重要设备之一。
