双向测径仪提高排线生产效率

  • 这真不是您需要的产品?
  • 品  牌:
  • 蓝鹏测控
  • 主要规格:
  • 可定制
  • 用  途:
  • 测量直径
    • 总经理PING说:"几乎当你拿起当今任何一件电器,你都会在其中发现排线。打开一台35mm的照相机,里面有9到14处不同的排线,因为照相机正在变得更小,功能也更多。减小体积的唯一方法是元件更小、线条更精细、节距更紧密,以及物件可弯曲。心脏起搏器、医疗设备、视频摄像机、助听器、便携电脑--几乎所有我们今天使用的东西里面都有排线"。

      排线的应用非常广泛,对其几何尺寸的质量要严格检测,宽度与厚度尺寸均是排线所需检测的重要几何尺寸,为此研发双向测径仪,两组光电测头垂直分布,这样既可以实现排线的宽度测量,同时也能测量排线的厚度尺寸,为排线的几何尺寸测量带来便利。

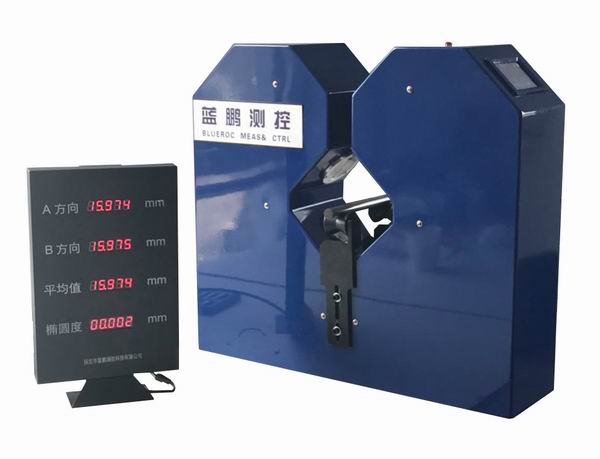

      双向测径仪是光电测量设备,通过阴影的长度L可分别测出排线的宽度W和厚度H。CCD芯片是测头部件中的光电转换元件,它可以将接收到的光信号转换成电信号。电信号由信号采集电路接收、放大,再进行数字化处理后传输到单片机进行计算。
      双向测径仪是利用光电CCD技术生产的一种非接触式测量技术,它不仅丢弃了传统的利用通用量具进行静态接触式测量的方法,实现了动态连续在线自动非接触式的测量,而且有不易受外界干扰的优点,采用远心平行光源作为光源,利用双光路光电转换原理获取检测信号直接显示结果。是集光、机、电、计算机等于一体的测量仪器。

      双向测径仪采用双轴光学投影法的测量方式,可非接触式测量物体的直径和椭圆度,宽度和厚度等等。双轴测量方式是从两个方向进行测量,精确度更高,使用更便捷。适用于线材,管材,棒材等的在线测量和监控,以及品质检测等。更适合扁平线材,扁平金属材料、排线、扁线等等的测量,可同时测量显示宽度和厚度。仪器具备外部通讯接口RS422/RS485,可接外接显示控制器,PLC 或电脑等。
      双向测径仪采用物方远心平行光源,520nm的绿色光源发出的光受可见光的影响小,适用于各种生产现场。采用非接触式测量,避免接触式测量的排线磨损、测头磨损、接触点弹性变形等因素对测量精度的影响,可获得较高的测量效果,测量速度快,精度高。

      双向测径仪应用于排线的检测当中,对多种规格的排线均可测量,测量精度可达到0.003mm,对0.1mm及以上的排线进行测量,为排线的生产质量与生产效率提升做出杰出的贡献。

      网站名称:保定市蓝鹏测控科技有限公司
      可根据客户需求提供解决方案,专业定制产品。
      欢迎QQ咨询:2087627071
      电话:4006171355
      参考文章:测径仪  http://www.bdlanpeng.com
      产品  https://weidian.com/s/252105272
      可以给我在线留言询价或留下您的联系方式,我看到后会回复联系您。
