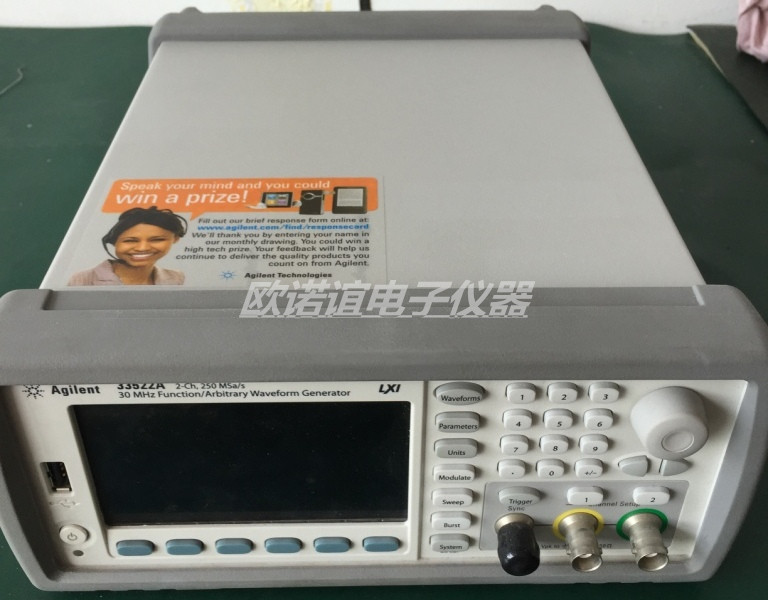

- 出售！Agilent33522A 函数和任意波形发生器
≡≡≡≡≡?东莞市欧诺谊电子仪器有限公司?≡≡≡≡≡
直接联系人：欧先生：13580879166（微信同号/欢迎来电咨询）
销售联系人：李小姐：13560813766（微信同号/欢迎来电咨询）
在线ＱＱ：2881482762 2209248904（全天在线/欢迎加Q咨询）
公司电话：0769－87910706 联络传真：0769-87910705
全国免费服务热线：400-888-4191 公司网址：http://www.ony5117.com
温馨提示：如果您找不到联系方式，请在浏览器上搜索：<欧诺谊－欧先生>
------------------------------------
详细信息
30M正弦波和方波
脉冲、斜披、三角波，噪声和直流波形
14-bit,50MSa/s，64K点任意波形
AM、FM、PM、FSK和PWM凋制
线性和对数扫描及脉冲串模式
10mVpp至10Vpp幅苗范围
图形化界面可以对信号设置进行可视化验证
通过USB、GPIB和LAN连接
性能优异的各种函数的波形
Agilent 33522A函数/任意波形发生器使用直接数字合成(DDS)技术，可生成稳定、精确、纯净和
低失真的正弦输出信号。它还能提供高达20MHz、具有快速上升和下降的方波，以及达200KHz的线性斜
波。
脉冲沿信号
33522A能产生达5MHz的可变沿时间脉冲。33522A的脉冲还能具有可变的周期、脉冲宽度和幅度，
对于需要灵活脉冲信号的各种应用是很理想的设备。
专用波形产生
可用33522A产生复杂的专用波形。33522A具有16bit分辨率和250MSa/s采样率，因此能够灵活地生
成所需的波形。非易失存储器中可保存4个波形。
有了Agilent IntuiLink任意波形软件，您就可使用波形编辑器容易地生成、编辑和下载复杂的波
形。也可用IntuiLink捕获示波器波形，把它作为输出发送至33522A。
易于使用的功能
33522A的前面板操作简捷而友好。只需使用一、两个键，您就能访问所有主要功能。旋钮或数字
键可用来调节频率、幅度、偏置和其它参数。您甚至还能直接输入Vpp、Vrms、dBm或高低电平值。定
时参数可以用Hertz(Hz)或秒为单位输入。
内部AM、FM、PM、FSK和PWM调制使仪器能容易地调制波形，而不需要单独的调制源。线性和对数
扫描也是内置功能，扫描速率可在1ms至500s范围内选择。脉冲串模式允许用户选择每段时间的周期。
GPIB、LAN和USB接口均为标准配置，您还能获得SCPI命令的完全编程能力。
波形
标准波形 正弦波、方波、斜波、三角波、脉冲、噪声、直流
内置任意波形 指数上升、指数下降、负斜波、Sin(x)x、心律波
波形参数
正弦波
频率范围 1μHz至30MHz
幅度平坦度[1][2]
<100KHz
100kHz至2MHz
2MHz至20MHz (相对于1KHz)
0.1dB
0.15dB
0.3dB
斜波失真[2][3]
DC至20kHz
20kHz至100MHz
100kHz至1MHz
1MHz至20MHz <1Vpp
-70dBc
-65dBc
-50dBc
-40dBc ≥1Vpp
-70dBc
-60dBc
-45dBc
-35dBc
总斜波失真[2][3]
DC至20kHz
0.03%
假波(非斜波)[2][4]
DC至1MHz
1MHz至20MHz
-70dBc
-70dBc+6dB/倍型值
相位噪音
(10KHz偏置)
-115dBc/Hz，典型值
方波
频率范围 1μHz至30MHZ
上升/下降时间 ＜15ns
过冲 4%
可变占空比 20%至80%(至10MHz)
40%至60%(至20NHz)
不对称性(@50%占空比) 1%周期+5ns
抖动(RMS) 300ps+100ppm*周期
斜波、三角波
频率范围 1μHz至200kHz
线性度 ＜1%峰值输出
可变对称性 0.0%至100.0%
脉冲
频率范围 500μHz至5MHz
脉冲宽度(≥100mHz) 20ns**小值
10ns分辨率
可变沿时间 ＜13ns至100ns
过冲
抖动(RMS) ＜2%
300ps+0.1ppm*周期
噪声
带宽(-3dB) 9MHz，典型值
任意波形
频率范围 1μHz至6MHz
波形长度 2至64k点
幅度分辨率 14bits(包括符号)
采样率 50MSa/s
**小上升/下降时间 35ns，典型值
线性度 ＜0.1%峰值输出
稳定时间 ＜250ns,至0.5%**终值
抖动(RMS) 6ns+30ppm
非易失存储器 4个波形
公共指标
幅度
范围 10mVpp至10Vpp,输出至50Ω
20mVpp至20Vpp,输出至开始
精度(在1kHz处) ±1%设置值±1mVpp
单位 Vpp,Vrms,dBm
分辨率 4位
DC偏置
范围(峰值AC+DC) ±5V，输出至50Ω
±10V，输出至开始
精度[1][2] ±2%偏置设置值
±0.5%幅度±2mV
分辨率 4位
主输出
阻抗 50Ω，典型值
隔离 42Vpk到地的**大值
保护 短路保护，过载自动断开主输出
内部频率基准
精度[5] 10ppm，90天
20ppm，1年
外部频率基准(选件001)
后面板输入
锁定范围 10MHz±500Hz
电平 100mVpp，至5Vpp
阻抗 1kΩ典型值，交流耦合
锁定时间 ＜2s
后面板输出
锁定范围 10MHz
电平 623mVpp(dBm),典型值
阻抗 50Ω典型值,交流耦合
相位偏置
范围 +360°至-360°
分辨率 0.001°
精度 20ns
调制
AM
载波 正弦波、方波、斜波、任意波形
源 内部/外部
内部调制 正弦波、方波、斜波、三角波、噪声、任意波形(20mHz至20MHz)
深度 0.01%至120.0%
FM
载波 正弦波、方波、斜波、任意波形
源 内部/外部
内部调制 正弦波、方波、斜波、三角波、噪声、任意波形(2mHz至20kHz)
偏移 DC至10MHz
PM
载波 正弦波、方波、斜波、任意波形
源 内部/外部
内部调制 正弦波、方波、斜波、三角波、噪声、任意波形(2mHz至20kHz)
偏移 0.0°至360°
PWM
载波 脉冲
源 内部/外部
内部调制 正弦波、方波、斜波、三角波、噪声、任意波形(2mHz至20kHz)
偏置 0%至100%脉冲宽度
FSK
载波 正弦波、方波、斜波、任意波形
源 内部/外部
内部调制 50%占空比方波(2mHz至100kHz)
外部调制输入[6](适用于AM、FM、PWM)
电压范围 ±5V满刻度
输入阻抗 5kΩ,典型值
带宽 DC至20kHz
扫描
波形 正弦波、方波、斜波、任意波形
类型 线性或对数
方向 向上或向下
扫描时间 1ms至500s
触发 单次、外部或内部
标记 同步信号下降沿(可编程频率)
脉冲串[7]
波形 正弦波、方波、斜波、三角波、脉冲、噪声、任意波形
类型 计数(1至50.000周期)、无限、选通
开始/停止相位 相位-360°至+360°
内部周期 1μs至500s
选通源 外部触发
触发源 单次、外部或内部
触发指标
触发输入
输入电平 TTL兼容
沿 可选上升或下降
脉冲宽度 ＞100ns
输入阻抗 10KΩ，DC耦合
反应时间 ＜500ns
＜100ns,典型值
抖动(RMS) 6ns(3.5ns,对于脉冲)
触发输出
电平 TTL兼容，输入≥1kΩ
脉冲宽度 ＞400ns
**大速度 1MHz
输出阻抗 50Ω,典型值
编程时间(典型值)
配置时间
USB LAN GPIB
改变功能 99ms 100ms 99ms
改变频率 3ms 5ms 2ms
改变幅度 36ms 36ms 36ms
选择用户任意波形 111ms 112ms 109ms
任意波形下载时间(二进制传输)
USB LAN GPIB
64K点 101ms 250ms 356ms
16K点 26ms 62ms 87ms
4K点 8ms 20ms 22ms
通用指标
电源 110-240VAC±10%
电源线频率 50Hz至60Hz
功耗 50VAmax
工作环境 0°至55°
存储环境 -30°至70°
状态保存存储器 电源断开状态自动保存，可保存4个月用户配置
接口 USB、GPIB和LAN均为标准配置
语言 SCPI-1993，IEEE-488.2
尺寸(W*H*D)
桌面
上架
261.1mm*103.8mm*303.2mm
212.8mm*88.3mm*272.3mm
重量 4kg(8.81bs)
安全设计 UL-1244,CSA1010,EN61010
EMC测试 MIL-461C,EC55011,EN50082-1
振动和冲击 MIL-T-28800-Type 111,Class5
噪声 30dBa
预热时间 1小时
