规 格
说 明
使用
环境
环境温度
0~50℃
相对湿度
≤85RH 避免强腐蚀气体
供电电压
常规型 AC220V+10-15%（50Hz±2Hz）
特殊型 AC85~260V——开关电源 DC24V ±2V——开关电源
功耗
≤6W
输入
信号
模拟量
热电偶：标准热电偶——B、S、K、E、J、T、WRe3-25等
电阻：标准热电阻——Pt10、Pt100.1、Cu50、Cu100 等远传压力电阻等
电流：0~10mA、4~20mA、0~20mA等——输入阻抗≤250Ω
电压：0~5V、1~5V、mV等——输入阻抗≥250KΩ
开关量
脉冲信号：波形——矩形、正弦或三角波
辐度——大于4V（或根据用户要求任定）
范围——0~10KHz（或根据用户要求任定）
接点信号：电接点输入信号
输出
信号
模拟量输出
DC 0~10mA（负载电阻≤750Ω） DC 4~20mA（负载电阻≤500Ω）
DC 0~5V（负载电阻≥250KΩ） DC 1~5V（负载电阻≥250KΩ）
开关量输出
继电器控制输出-继电器ON/OFF带回差。AC 220V/3A DC 24V/5A（阻性负载）
可控硅控制输出-SCR（可控硅过零触发脉冲）输出，0.5A/400V
固态继电器输出-SSR（固态继电器控制信号）输出，6~24V/30mA（电压不可调）
双向可控硅输出-SOT可控硅输出，5A/400V
通讯输出
接口方式——标准串行双向通讯接口 RS-485、 RS-232 C、RS-422等
波特率——300~9600bps 仪表内部自由设定
馈电输出
DC 24V 负载≤30mA
测量精度
±0.2%FS±1字或±0.5%FS±1字
分辨率
±1字
测量范围
-1999~9999字
显示方式
-1999~9999字测量值显示 -1999~9999字设定值显示 发光二级管工作状态显示
方式
控制/报警方式为带回差上限或下限报警(用户可自由设定)
控制精度
±1字
温度补偿
0~50℃数字式温度自动补偿
打印控制
可选择直接配接各型串打印机(如LQ-300K,TPuP系列微打等)，打印接口为RS-232C
打印精度
同仪表精度
参数设定
面板轻触式按键设定 、参数设定值断电后永久保存、参数设定值密码锁定
保护方式
输入回路断线报警(热电偶或电阻输入时)、断电器输出状态LED指示、输入超/欠量程报警、
电源欠压自动复位、工作异常自动复位（Watch Dog）
型 号
代 码
说 明

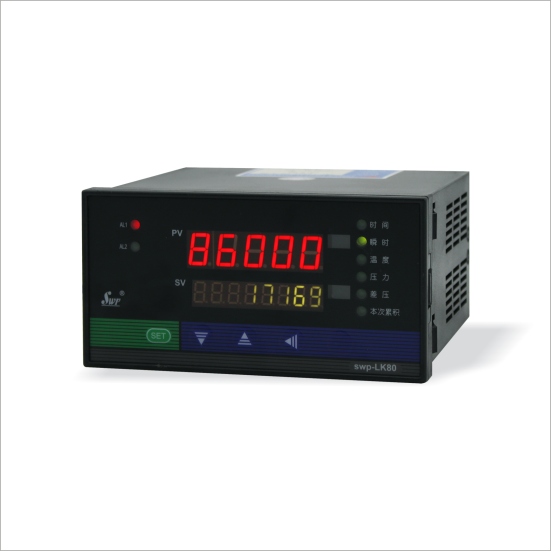

SWP-LK
□
□□
-□
□
-□
□
□
-□
□
-□
-□
-□
5位+8位流量积算控制仪
外形尺寸
8
9
160×80mm,80×160mm
96×96mm
控制作用
01
02
03
04
05
无补偿输入
带补偿输入
过热蒸汽带温度压力补尝-查表法
饱和蒸汽带温、压补偿-查表法
用户特定曲线补偿输入-查表法
通讯方式
□
参见 “通讯方式”
输出方式
□
参见 “输出方式”
流量信号类型
□
参见 “输入类型”
压力补偿类型
□
参见 “输入类型”
温度补尝类型
□
参见 “输入类型”
第一报警方式
N
H
L
B
C
D
无控制（或报警，可省略）
上限控制（或报警）
下限控制（或报警）
流量定量到控制-自动启动
流量定量过程控制-自动启动
流量定量到控制-自动清零
第二报警方式
N
H
L
B
C
无控制（或报警，可省略）
上限控制（或报警）
下限控制（或报警）
流量定量到控制-自动启动
流量定量过程控制-手动启动
馈电输出
N
P
2P
无馈电输出（可省略）
单路DC24V馈电输出
双路DC24V馈电输出
供电方式
W
T
DC24V供电
AC85-260V供电（开关电源）
AC220V供电（线性电源，可省略）
外形特征
S
竖式显示仪表
横式显示仪表（可省略）
★通讯方式：
代 码
0
2
3
4
8
9
通讯方式
无通讯
RS-232
打印口
RS-422
RS-485
特殊规格
★通讯协议：出厂时采用SWP通讯协议。
用户有订购特殊的通讯协议请在订货时注明。
选用打印口的仪表，有部分仪表无法满足打印功能，订货时选用功能上能够满足其要求的仪表代 替。
★变送输出方式：
选型代码
0
2
3
4
5
8
输出方式
无输出
4~20mA
0~10mA
1~5V
0~5V
特殊规格
★输入类型：
代码
输入类型
测量范围
代码
输入类型
测量范围
说 明
A
4~20mA
-1999~9999 d
G
Pt100
-200~650℃
本表所列为最大量程，用户可在量程范围内通过修改仪表二级参数确定量程范围
B
0~10mA
-1999~9999 d
E
热电偶E型
0~1000℃
C
1~5V
-1999~9999 d
K
热电偶K型
0~1300℃
D
0~5V
-1999~9999 d
R
用户特定
-1999~9999 d
M
0~20mA
-1999~9999 d
N
无补偿输入
F
脉冲
0~5KHz
★注1：LK802、LK803、LK804系列可通过设定仪表二级参数互相切换。
★如用户选择特定曲线补偿输入（查表法）时，请在订货时提供相关技术参数或密度表格。
