- 规 格 说 明
使用
环境 环境温度 0~50℃
相对湿度 ≤85RH 避免强腐蚀气体
供电电压 常规型 AC220V+10-15%（50Hz±2Hz）
特殊型 AC85~260V——开关电源 DC24V ±2V——开关电源
功耗 ≤6W
输入
信号 模拟量 热电偶：标准热电偶——B、S、K、E、J、T、WRe3-25等
电阻：标准热电阻——Pt10、Pt100.1、Cu50、Cu100 等远传压力电阻等
电流：0~10mA、4~20mA、0~20mA等——输入阻抗≤250Ω
电压：0~5V、1~5V、mV等——输入阻抗≥250KΩ
开关量 脉冲信号：波形——矩形、正弦或三角波
辐度——大于4V（或根据用户要求任定）
范围——0~10KHz（或根据用户要求任定）
接点信号：电接点输入信号
输出
信号 模拟量输出 DC 0~10mA（负载电阻≤750Ω） DC 4~20mA（负载电阻≤500Ω）
DC 0~5V（负载电阻≥250KΩ） DC 1~5V（负载电阻≥250KΩ）
开关量输出 继电器控制输出-继电器ON/OFF带回差。AC 220V/3A DC 24V/5A（阻性负载）
可控硅控制输出-SCR（可控硅过零触发脉冲）输出，0.5A/400V
固态继电器输出-SSR（固态继电器控制信号）输出，6~24V/30mA（电压不可调）
双向可控硅输出-SOT可控硅输出，5A/400V
通讯输出 接口方式——标准串行双向通讯接口 RS-485、 RS-232 C、RS-422等
波特率——300~9600bps 仪表内部自由设定
馈电输出 DC 24V 负载≤30mA
测量精度 ±0.2%FS±1字或±0.5%FS±1字
分辨率 ±1字
测量范围 -1999~9999字
显示方式 -1999~9999字测量值显示 -1999~9999字设定值显示 发光二级管工作状态显示
方式 控制/报警方式为带回差上限或下限报警(用户可自由设定)
控制精度 ±1字
温度补偿 0~50℃数字式温度自动补偿
打印控制 可选择直接配接各型串打印机(如LQ-300K,TPuP系列微打等)，打印接口为RS-232C
打印精度 同仪表精度
参数设定 面板轻触式按键设定 、参数设定值断电后永久保存、参数设定值密码锁定
保护方式 输入回路断线报警(热电偶或电阻输入时)、断电器输出状态LED指示、输入超/欠量程报
警、电源欠压自动复位、工作异常自动复位（Watch Dog）

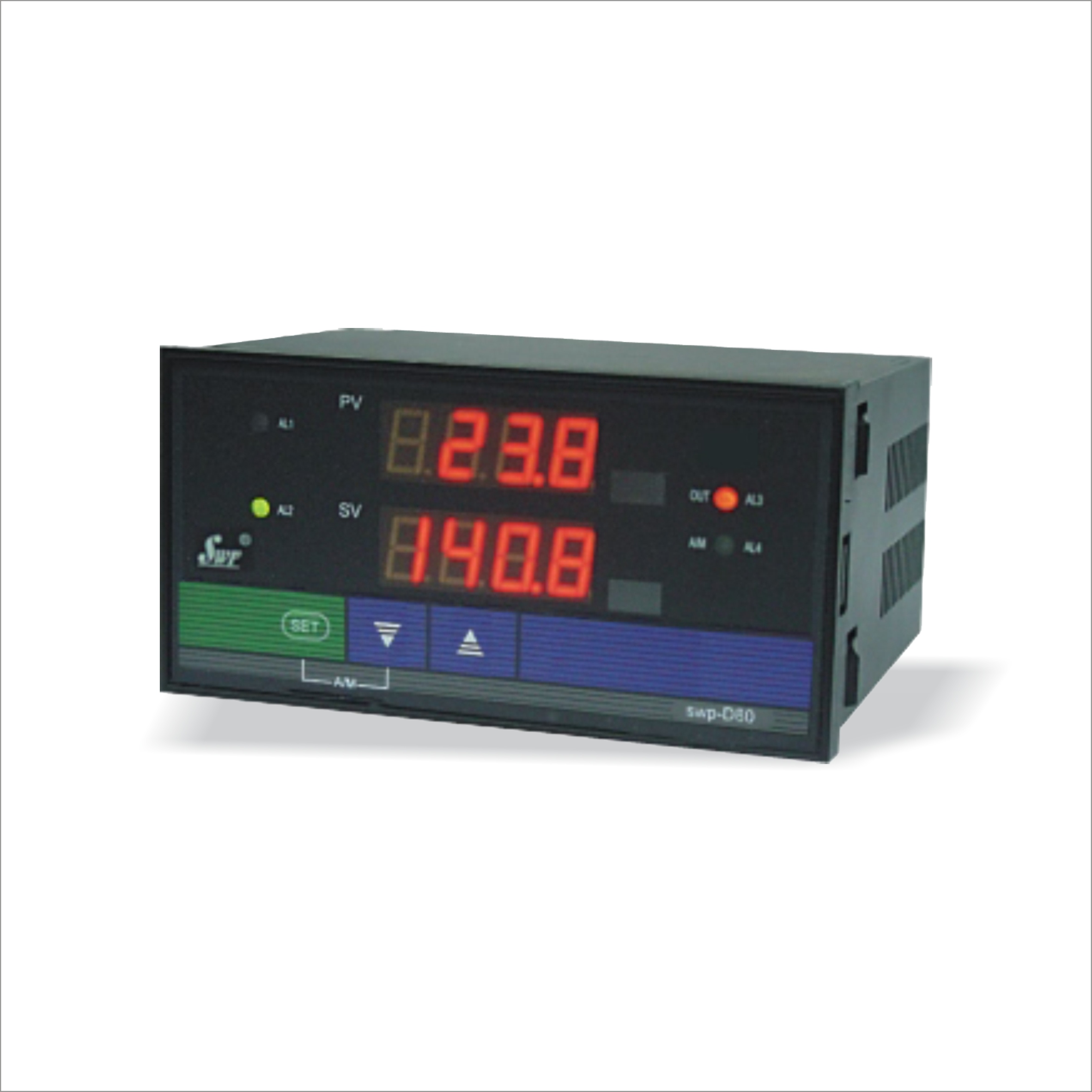

★SWP-LED系列数字显示控制仪型谱表
型 号 代 码 说 明
SWP- □ □ □□ -□ □ □ -□□ /□□ □ -□ /□ □ -□ -□
外形特征 D
S 横式显示仪表
竖式显示仪表
外形尺寸 4
7
8
9 96×48mm（横），48×96mm（竖）
72×72mm
160×80mm（横）,80×160mm（竖）
96×96mm
控制作用 21
23 测量显示
三位式控制
通讯方式 □ 参见 “通讯方式”
第一路
输出方式 □ 参见 “输出方式”
第一路
输出方式 □ 参见 “变送输出方式”
第一路
输入类型 □□ 参见 “输入类型”
第二路
输入类型 □□ 参见 “输入类型”
第一路
第一报警方式 N
H
L 无报警（可省略）
位式上限控制/报警
位式下限控制/报警
第一路
第二报警方式 N
H
L 无报警（可省略）
位式上限控制/报警
位式下限控制/报警
第二路
第一报警方式 N
H
L 无报警（可省略）
位式上限控制/报警
位式下限控制/报警
第二路
第二报警方式
L
N
H 无报警（可省略）
位式上限控制/报警
位式下限控制/报警
馈电输出 P
2P DC24V馈电输出
2路DC24V馈电输出
供电方式 W
T DC24V供电
AC85-260V供电（开关电源）
AC220V供电(线性电源, 可省略)
★SWP-LED系列光柱测量显示控制仪型谱表
型 号 代 码 说 明
SWP- NT□□ □□ -□ □ □ -□□ /□□ □ -□ /□ □ -□ -□ □
外形尺寸 8 160×80mm（横式）,80×160mm（竖式）
控制作用 21
23 测量显示
三位式控制
通讯方式 □ 参见 “通讯方式”
第一路
输出方式 □ 参见 “输出方式”
第二路
输出方式 □ 参见 “变送输出方式”
第一路
输入类型 □□ 参见 “输入类型”
第二路
输入类型 □□ 参见 “输入类型”
第一路
第一报警方式 N
H
L 无报警（可省略）
位式上限控制/报警
位式下限控制/报警
第一路
第二报警方式 N
H
L 无报警（可省略）
位式上限控制/报警
位式下限控制/报警
第二路
第一报警方式 N
H
L 无报警（可省略）
位式上限控制/报警
位式下限控制/报警
第二路
第二报警方式 L
N
H 无报警（可省略）
位式上限控制/报警
位式下限控制/报警
馈电输出 P
2P DC24V馈电输出
2路DC24V馈电输出
供电方式 W
T DC24V供电
AC85-260V供电（开关电源）
AC220V供电(线性电源, 可省略)
外形特征 X 横式光柱
竖式光柱(可省略)
★通讯方式：
代 码 0 2 3 4 8 9
通讯方式 无通讯 RS-232 打印口 RS-422 RS-485 特殊规格
★通讯协议：出厂时采用SWP通讯协议。
用户有订购特殊的通讯协议请在订货时注明。
选用打印口的仪表，有部分仪表无法满足打印功能，订货时选用功能上能够满足其要求的仪表代替。
★变送输出方式：
选型代码 0 2 3 4 5 8
输出方式 无输出 4~20mA 0~10mA 1~5V 0~5V 特殊规格
★ 输入类型：
代码 输入类型 测量范围 代码 输入类型 测量范围 代码 输入类型 测量范围
01 B 400~1800℃ 09 Pt100.1 -199.9~320.0℃ 17 30~350Ω -1999~9999 d
02 S 0~1600℃ 10 Cu50 -50.0~150.0℃ 18 特殊规格 用户待定
03 K 0~1300℃ 11 Cu100 -50.0~150.0℃ 19 4~20mA开方 -1999~9999 d
04 E 0~1000℃ 12 4~20mA -1999~9999 d 20 0~10mA开方 -1999~9999 d
05 T -199.9~320.0℃ 13 0~10mA -1999~9999 d 21 1~5V开方 -1999~9999 d
06 J 0~1200℃ 14 1~5V -1999~9999 d 22 0~5V开方 -1999~9999 d
07 WRe3~25 0~2300℃ 15 0~5V -1999~9999 d 23 全可切换输入
08 Pt100 -200~650℃ 16 0~20mA -1999~9999 d
★ 注：切换输入只需设定仪表二级参数，详细情况见“使用说明书”。
★ 注：D723系列最多只能做三个报警。
