回收E4406A Agilent E4406A频谱分析仪
- 这真不是您需要的产品？
- 品 牌：
- Agilent/安捷伦
- 回收E4406A Agilent E4406A频谱分析仪
唐美华电子高价收购二手仪器、工厂倒闭、个人闲置仪器.
如果您有急需处理的仪器仪表，可以联系我们，价格公道，现金回收！
深圳市唐美华电子仪器有限公司(专业回收二手仪器仪表)
直接联系人：阳先生：13580879166（微信同号/欢迎来电咨询）
在线ＱＱ：2881482762 2209248904（欢迎与业务员在线沟通）
公司电话：0769-87910706 联络传真：0769-87910705
全国免费服务热线：400-888-4191 公司网址：http://www.ony5117.com
温馨提示：如果您找不到联系方式，请在浏览器上搜索：<美华电子仪器阳先生>
------------------------------------------------------------
唐美华电子评估收购,我们保证价格合理，高于同行，中介重酬．

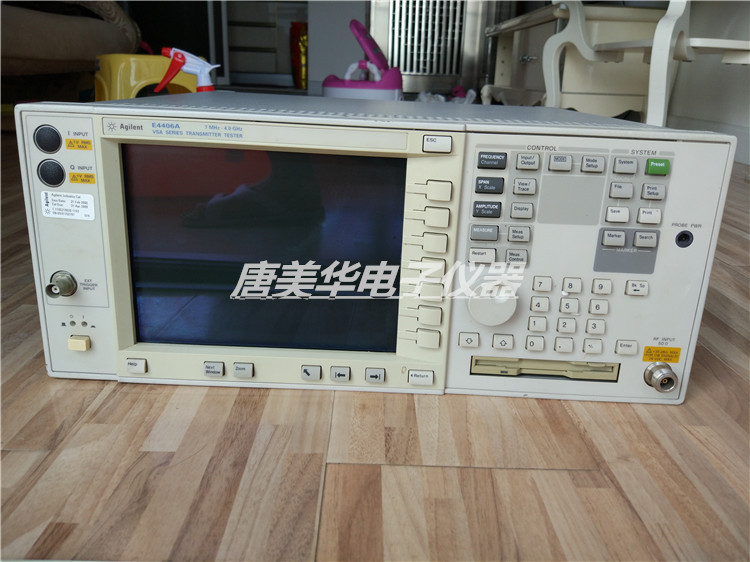

产品简介：Agilent E4406A
是全功能的矢量信号分析仪，E4406A它能满足无线通信研发和制造工程师的测试需要，E4406A在WLAN测试、手机测试、基站测试、等等无线测试领域有着广泛应用。E4406A具有基于标准的单键测量能力，E4406A通过推出新的测量专用件和升级现有的测量应用程序，E4406A可不断改进性能。E4406A支持多种无线标准，E4406A提供灵活的可扩展的平台，以适应当前和未来演进中的无线市场。
产品详细信息
E4406A建立在安捷伦CDMA测量技术方面先驱成就的基础上，能够使您快速而有效地进行cdmaOne的测量。对于ACPR测量的新增内容考虑到了增加动态范围。该发射机测试仪根据工业标准的要求进行测试，工业标准如：IS-95A和ANSI J-STD-008技术规范。
技术指标
频率
频率范围（RF输入）：7MHz~314MHz和329MHz~4GHz
频率范围（基带IQ输入）：0~5MHz
频率带宽（基带IQ输入）：5Hz~5MHz（基带I或Q输入），10Hz~10MHz（复合I/Q）
频率设置分辨率：1Hz
频率参考
精度：±[（ 后调整老化起的时间+速率）+温度稳定性+校准精度]
初始校准精度：±5×10-8
调谐能力：±2×10-9
任意24小时内的老化率：±5×10-10，24小时预热后的典型值
每年的温度稳定性：±1×10-7，典型值
预热时间：典型值为1小时
剩余响应
RF输入
50Ω输入端口，0dB输入衰减，+24dB ADC增益
20MHz~2GHz：-85dBm
2GHz~4GHz：-80dBm
基带IQ输入
50Ω输入端口0~5MHz：≤-90dB
幅度
下列指标适用于所有测量，除非在测量指标上有特殊标注。
RF输入
大测量功率：+30dBm（1W）
大安全DC电压：±26Vdc
大安全输入功率：+35dBm（3.16W）
基带IQ输入
输入范围（50Ω输入阻抗）：-5~+13dBm，以6dB步进：-5dBm，+1dBm，+7dBm，+13dBm
输入范围（600Ω，1MΩ输入阻抗）：-18~0dBV，以6B步进：-18dBV，-12dBV，-6dBV，0dBV
大安全电压：±5V（DC+AC）
输入率减
RF输入
范围：0~+40dB
步进尺寸：1dB步进
50MHz时的精度：±0.3dB相对于10dB率减
RF输入的第一个LO发射（f发射=中心频率±321.4MHz）：（-23dBm-输入率减），典型值
三阶互调失真
RF输入（带前置滤波器）对于分离度≥5MHz，频率≥800MHz：+24dBm三阶截获信号
基带IQ输入
对于两个CW输入信号-6~-10dBm：≤-60dBc
外部损耗修正：-50~100dB
绝对功率测量精度
RF输入
输入功率：（-2dBm~-28dBm）+率减，+18℃~+30℃
810~960MHz：±0.6dB
1710~2205MHz：±0.6dB
1428~1503MHz：±0.6dB
输入功率（10dB输入率减，400~2205MHz）：+8dBm~-18dBm，+18℃~+30℃为±0.75
输入功率：（-2dBm~-28dBm）+率减
（0~20dB输入率减）
7MHz~1000MHz：±1.0dB
1000MHz~2205MHz：±1.3dB
2205MHz~4000MHz：±1.8dB
基带IQ输入
输入阻抗为50Ω：±0.6dB
输入阻抗为600Ω：0~1MHz：±0.6dB
1MHz~5MHz：±2.0dB
输入阻抗为1MΩ：非补偿：±0.7 dB典型值
补偿
0~1MHz：±0.6 dB典型值
1MHz~5MHz：±2.0dB典型值
幅度精度
RF输入
（相对与在输入混频器的-2dBm）
-2dBm~-78dBm ±0.25dB ±0.15dB，典型值
-78dBm~-88dBm ±0.70dB ±0.40dB，典型值
-88dBm~-98dBm ±1.20dB ±0.80dB，典型值
（相对与在输入混频器的-12dBm）
-12dBm~-62dBm 015 010，典型值
幅度线性
基带IQ输入
0~-35dB 0.17dB
-35~-55dB 1.0dB
显示平均噪声电平
RF输入
输入端为50Ω，0dB率减，1kHz RBW，10kHz 带宽，+24dB ADC增益
7MHz~20MHz -103dBm
20MHz~2000MHz -106dBm
2000MHz~2700MHz -103dBm
2700MHz~4000MHz -98dBm
基带IQ输入
输入端为50Ω，1kHz RBW，1kHz ~5MHz
+13dBm范围 -95dBm（-100dBm，典型值）
+7dBm范围 — （-105dBm，典型值）
+1dBm范围 — （-108dBm，典型值）
-5dBm范围 -106dBm （-110dBm，典型值）
DC偏差
基带IQ输入
自动清零后：<-40dB以下范围
用户DC偏差补偿：≤±2.0V
通道匹配
基带IQ输入
幅度匹配（0~5.0MHz）：±0.25
相位匹配（0~50MHz）：±2.0度
串音
基带IQ输入
输入阻抗=50Ω时：<-60dB
输入阻抗=600Ω时：<-52dB
通常模式抑制
基带IQ输入
0~0.5MHz：<-50dB
>0.5MHz~50MHz：<-35dB
★测量
波形测量
扫描时间范围
RBW 75MHz：10μs ~200ms
RBW 1MHz：10μs ~400ms
RBW 100kHz：10μs ~2s
RBW 10kHz：10μs ~20s
时间记录长度：2~>900000点，典型值
分辨率带宽
1，15，2，3，5，75，10序列或任意带宽（用户自定义）
高斯滤波器：10Hz~8MHz
平式滤波器：10Hz~10MHz
平均
平均数：1~10000
平均模式：指数，重复
平均类型：功率平均（RMS），对数功率平均（视频）， 大值， 小值
显示
RF输入：信号包络，I/Q波形，极性
基带IQ输入：信号包络，线性包络，I/Q波形，I和Q波形，I/Q极性，相位
光标：通用，DELTA光标，波段功率
频谱测量
带宽范围：
RF输入：10Hz~10MHz
复合I/Q输入：10Hz~10MHz
基带I或Q单一输入：10Hz~5MHz
捕捉时间：66ns~40s，典型值
分辨率带宽范围综述：100mHz~3MHz，1，15，2，3，5，75，10序列或任意用户定义，真实范围取决于带宽
FFT窗口：平顶；（高幅度精度）；均匀；Hanning；Hamming；高斯；Blackman；Black-Harris；Kaiser-Bessel 70，90，110
平均
平均数：1~10000
平均模式：指数，重复
平均类型：功率平均（RMS），对数功率平均（视频）， 大值， 小值，电压平均
显示
RF输入：频谱，线性频谱， I/Q波形，频谱和I/Q波形，I/Q极性，邻道功率，功率统计CCDF
基带IQ输入：频谱，线性频谱， I/Q波形，频谱和I/Q波形，I/Q极性，功率统计CCDF
光标：通用，DELTA光标，波段功率，噪声
触发
触发源：自由扫描，视频（IF包络），RF触发（宽带），帧计时器，外部前面板触发，外部后面板触发
延迟范围：-500ms~+500ms
延迟精度：±33ns
延迟分辨率：33ns
触发斜率：正向，反向
释仰范围：0~500ms
释仰分辨率：1μs
RF突发触发源
在RF输入端的峰值载频功率范围：+30dBm~-40dBm
触发电平范围：0~-25dB，相对于信号峰值
带宽：>15MHz，典型值
视频（IF包络）
触发范围：+30dBm到底噪
物理特性
重量：19kg，净重
尺寸：17mm×（高）426mm（宽）×432mm（长）
附注:本公司专业收购各类二手进口仪器长期现金高价回收以下仪器：
二手手机通讯测试仪器，示波器，频谱分析仪，网络分析仪,综合测试仪，信号源,示波器，电源，万用表，功率计，电源，电子负载，天馈线分析仪，功率计/头，LCR表，GPIB卡等等。如果你手中还有闲置的二手仪器，防止存放贬值，挤压资金，你可以联系我，我们愿意以市场 高价回收利用，您的满意就是我们 终的追求！
