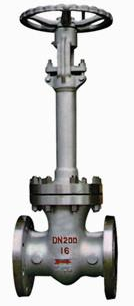

- DZ40Y低温闸阀
产品工作原理和用途：
低温闸阀结构紧凑、体积小、刚性好、安全可靠。关闭件(闸板)采用弹性结构，在工作中能自动补偿由于异常负荷或温度引起的阀体变形。因此，密封可靠，并且不会产生闸板楔死。阀座可为更换式阀座，可以任意组合与关闭件密封面材质的配对，以满足工况要求，延长使用寿命。
低温闸阀适用于甲烷、液态天然气、已烯、二氧化碳、液氨、液氧、液氮、液氢等低温介质。
产品结构特点：
1、为防止中腔异常升压，在闸板的进口侧设置了泄压孔
2、根据阀门的工作温度确定阀盖的顶部长度，确保阀桿填料的可靠密封
3、根据工作温度合理选用填料，垫片等零件的材料
4、严格控制材料的化学成份及低温冲击韧性等力学性能指标
5、采用多种配管法兰标准及密封面型式，适用于各种工程需要
产品性能参数：
公称压力PN
1.6
2.5
4.0
6.4
10.0
强度试验
2.4
3.8
6.0
9.6
15.0
水密封试验
1.8
2.8
4.4
7.0
11.0
上密封试验
1.8
2.8
4.4
7.0
11.0
产品主要零部件材料：
阀体阀盖闸板
阀杆
密封面
垫片
填料
工作温度
适用介质
ZGoCrMNVAI低温高压铸钢
1Cr7Ni12
STL/STL
1Cr13 柔性石墨
低温石棉
PTFE浸聚四氟乙烯石棉绳
柔性石墨
-46
丙烷/炳烯 甲醇/乙烷
煤气/液氨
LCB
ZGoCrMNVAI低温高压铸钢
-60
LC1
ZGoCrMNVAI低温高压铸钢
-73
LC2
ZGoCrMNVAI低温高压铸钢
1Cr18Ni9Ti
-101
LC3
ZGoCrMNVAI低温高压铸钢
-115
LC4
ZGoCrMNVAI低温高压铸钢
-196
主要外形尺寸：
1.6MPa
DN
L
D
D1
D2
b
n-Φd
H
D0
凸面法法
RF
DZ40Y-16LCB
DZ40Y-16LC1
DZ40Y-16LC2
DZ40Y-16LC3
DZ40Y-16LC4
DZ40Y-16P
DZ40Y-16R
20
150
105
75
55
14
4-Φ14
320
140
25
160
115
85
65
14
4-Φ14
350
160
32
180
135
100
78
16
4-Φ18
385
180
40
200
145
110
85
16
4-Φ18
420
220
50
250
160
125
100
16
4-Φ18
540
240
65
265
180
145
120
18
4-Φ18
610
240
80
280
195
160
135
20
8-Φ18
690
280
100
300
215
180
155
20
8-Φ18
780
300
125
325
245
210
185
22
8-Φ18
930
320
150
350
280
240
210
24
8-Φ23
980
350
200
400
335
295
265
26
12-Φ26
1180
400
250
450
105
355
320
30
12-Φ30
1390
450
300
500
460
410
375
30
12-Φ30
1620
500
350
550
520
470
435
34
16-Φ34
1810
500
400
600
580
525
485
36
16-Φ36
1970
550
2.5MPa
20
150
105
75
55
16
4-Φ16
320
140
凸面法法
RF
DZ40Y-25LCB
DZ40Y-25LC1
DZ40Y-25LC2
DZ40Y-25LC3
DZ40Y-25LC4
DZ40Y-25P
DZ40Y-25R
25
160
115
85
65
16
4-Φ16
350
160
32
180
135
100
78
18
4-Φ18
385
180
40
200
145
110
85
18
4-Φ18
420
200
50
250
160
125
100
20
4-Φ20
540
240
65
265
180
145
125
22
8-Φ22
510
240
80
280
195
160
135
22
8-Φ22
690
280
100
300
230
190
160
24
8-Φ24
780
300
125
325
270
220
188
28
8-Φ28
930
300
150
350
300
250
218
30
8-Φ30
980
320
200
400
360
310
278
34
12-Φ34
1180
360
250
450
425
370
332
36
12-Φ36
1390
400
300
500
485
430
390
40
16-Φ40
1620
450
350
550
550
490
448
44
16-Φ44
1810
500
400
600
610
550
505
48
16-Φ48
1990
560
