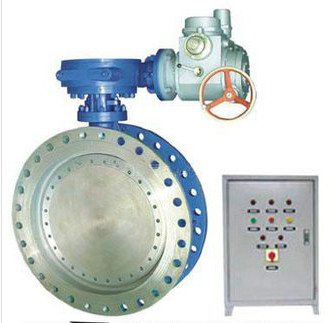

电动调速蝶阀

这真不是您需要的产品？
品　　牌：
阀天

直接提问 | 回首页搜
出厂价：
88

主要规格：
50-2000

用　　途：
调节，截止

一、产品概述　　作位新一代调速型蝶阀，本阀从设计思路上改变了传统的靠机械变速来完成蝶板开关速度变化得模式，根据蝶板不同位置得动作特点，从电动驱动控制上进行了全新的设计。本系列蝶阀采取改变电动装置输入电流的频率，进而调整电动装置的转动速度和输出力矩，以达到控制蝶板开关速度，实现蝶板快关、慢关两阶段关闭或慢开、快开两阶段开启的目的。与液控蝶阀具有同样的功能。二、用途　　本阀适用于介质为水、海水的管路的　泵出口位置，作为闭路阀兼有止回阀的特性，用以避免和减少管路系统中介质的倒流和水锤冲击，保护管路．对于电厂、水厂等工作电源十分可靠的场合尤其适用。三、特点 1、电动启闭，具有任意调整、止回和截止功能。操作方便，安全可靠。 2、本阀可连续实现慢开、快开或快关、慢关的动作，并有效的防止了泵出口介质倒流和水锤的产生。 3、节能驱动，与普通蝶阀同样的驱动电机即可实现快关段高速小转矩和慢关低段大转矩的功能。 4、安装在泵出口时，本蝶阀同时具有止回啊和闸阀的共同功能，因此可以一阀代两阀，节约安装空间，节省管网造价。 5、流阻小。本阀全开时流阻系数不超过０.３，因此可以节约能源，降低管路的运行费用。６、当发生事故或停电时，可以通过手动操作控制蝶阀启闭。四、主要技术参数公称压力（MPa）　0.25 0.6 1.0 公称通经（mm） 1000～2400 800～2400 500～1600 　　　　　试验压力强度试验 0.375 0.90 1.5 密封试验 0.275 0.66 1.1 适用介质水、海水适用温度（℃） ≤80℃ 安装方式立式、卧式五、执行标准设计制造法兰连接尺寸结构长度压力试验 GB12238 GB2555-2526-8 GB12221 GB/T13927 六、主要零部件材料零件名称材料备注阀体、蝶板、端盖 HT200、HT250、QT450-10 阀轴、锥销 2Cr13 阀体密封圈 1Cr18Ni9Ti、2Cr13 蝶板密封圈 NBR、1Cr18Ni9Ti 轴承 SF-1、 SF-2 自润滑填料 NBR 七、DV942X/H电动调速电动蝶阀外形主要外形连接尺寸　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　单位:mm PN DN L A H1 H2 DO B1 B2 B3 B4 0.25MPa 1000 410 817 1303 400 225 709 303 770 1200 470 1200 812 1529 400 225 709 303 760 1400 530 1400 1020 1692 400 225 728 303 760 1600 600 1600 1145 1885 400 275 843 385 778 1800 670 1800 1315 1924 400 275 879 385 792 2000 760 2000 1670 2095 400 275 969 450 856 2200 840 2200 1739 2487 400 430 1103 540 995 2400 910 2400 1699 2595 400 430 1103 540 995
