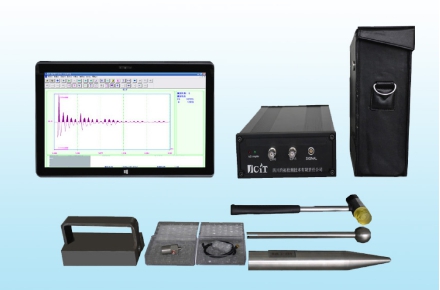

增强型低应变基桩完整性检测仪 《SEL-PIT-PA》
- 用 途:
- 主要应用于各类土木、建筑工程中基桩的完整性测试,包括基桩的长度、缺陷的有无及位置。
- 1.品概要
该仪器可测试基桩长度、完整性以及基桩的刚性和承载力;同时,该设备具备丰富的图形处理机能:如弹性波雷达扫描EWR、计算机层析CT、快速平面成像QPG、3维切片技术3DS、快速平面成像QPG和自动快速处理机能。
2.测试内容
主要应用于各类土木、建筑工程中基桩的完整性测试,包括基桩的长度、缺陷的有无及位置。
3.研发背景
经过研究及工程技术人员长期以来的努力,在针对基桩完整性的小应变测试、岩锚杆施工质量测试等技术都取得了长足的进步。然而,由于反射信号的识别、波速的选取等因素的影响,在基桩长度以及缺陷的检测方面仍有不尽如人意的地方。
4.成果及技术特点
通过开发了一系列独创性的测试方法和分析技术,并采用了稳定可靠的进口核心元器件,使得:大幅提高了对基桩长度和完整性的测试精度。
5.对应标准、规范
(1)中华人民共和国行业标准,基桩低应变动力检测规程,JGJ/T 93-95;
(2)建设部,建筑基桩检测技术规范,JGJ106-2003。
二.仪器参数
1.平台:便携式平台
2.操作系统:windows
3.可接收信号通道数:2通道
4.噪声处理:平滑/LPF/BPF/HPF/合成增幅,采用消减冲击弹性波激振残留信号以识别反射波信号的方法
5.数据采集:支持触控、无线双操控,以及单点、连续双模采样
6.支持GPS定位(选配)
7.提供数据库管理服务
8.测试对象:施工中基桩
9.采样精度:浮点插值补偿至24位
10.最大采集点数:20,000个,可调
11.显示/分辨率:液晶显示 1366*768
12.最大采集频率:500KHz 可调
13.最小采样间隔:2us可调
14.工作温度:-10~50℃
15.测试信号:加速度(可积分为速度、位移)
16.测试内容:基桩长度、完整性、刚性及承载力
17.测试范围:0.2~60m
18.统计处理:各种平均、偏差处理以及异常信号的自动抽取、识别
19.信号处理:积分处理、频谱分析、相关分析、积算处理
20.图形处理:等值线、浓淡图
21.解析模式:人工解析、自动解析
22.同屏表示最大波形条数:300(波形采集点数2048,采样间隔4us)
