上海气动保温调节阀 典瑞供 气动保温调节阀批发 量大价优
-
上海气动保温调节阀 典瑞供 气动保温调节阀批发 量大价优
产品型号：BWZMAN
产品报价：面议
产品特点：
阀芯采用上导向结构,阀结构紧凑,有呈S流线型的通道,使其压降损失小,流量大,可调范围广,流量特性精度高.适用于需要保温的场合.当工艺介质的结晶温度低于环境温度或流体温度降低,造成粘度增加或流体出现凝固时,这时在阀体和上阀盖处增设蒸汽保温夹磁装置
气动保温夹套调节阀说明：

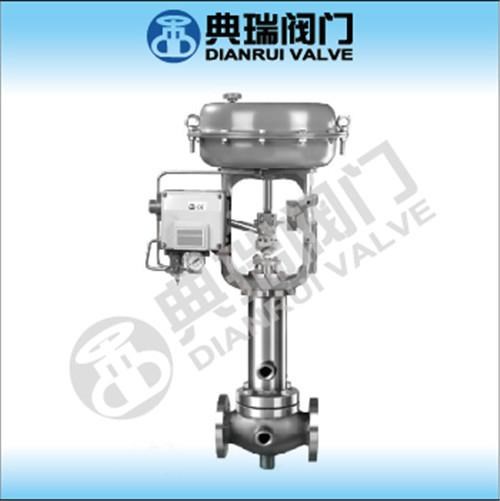

SQ8600系列气动薄膜小口径带保温夹套调节阀,阀芯采用上导向结构,阀结构紧凑,有呈S流线型的通道,使其压降损失小,流量大,可调范围广,流量特性精度高。适用于需要保温的场合。当工艺介质的结晶温度低于环境温度或流体温度降低，造成粘度增加或流体出现凝固时，这时在阀体和上阀盖处增设蒸汽保温夹磁装置，使工艺过程按要求进行下去。
调节阀的泄漏符合ANSI B16.104标准。调节阀配用多弹簧薄膜执行机构，其结构紧凑，输出力大。产品符合GB/T4213-92
阀 体
形 式：直通型球形调节阀
阀门通径：20～25mm
公称压力：PN1.6、2.5、4.0、6.4、10.0
ANSI Class 125、150、300、600
JIS 10K、16K、20K、30K、40K
连接形式：法兰式 FF、RF、RJ和LG
标准按：ANSI BI6.5、JIS B2201 ，
JB/T79.1 PN1.6Mpa，JB/T79.2凹凸面
焊接型 承插焊SW(20～25)
螺纹连接 （Rc1/2″～1″）
材 料：WCB WC6 CF8 CF8M CF3 CF3M
(特种材质要求可以定做)
上 阀 盖：常温型（P）： -17℃～＋230℃
伸长Ⅰ型（E1）： -45℃～－17℃
+230℃～＋566℃
伸长Ⅱ型（E2）： -100℃～－45℃
伸长Ⅲ型（E3）： -196℃～－100℃
注:工作温度不准超过各种材料的允许范围
压盖形式：螺栓压紧式
填 料：不用润滑油的填料为：V形PTFE填料
用润滑油的填料为：石墨填料
阀内组件
阀芯型式：单座柱塞型阀芯
流量特性：硬密封：Cv值从0.4～14的高精度流量特性符合IEC534-2，参考图1
CV值从0.01～0.25参考图3
软密封：Cv值从0.4～14参考图2
CV值从0.01～0.25参考图3
工作范围：软阀座的工作温度和压差参考图4
司太莱堆焊的工作温度和压差参考图5
材 料：1Cr18Ni9 Ocr17Ni12Mo2 司太莱合金堆焊9Cr18MoV 17-4PH SUS440C
执 行 机 构
型 式：弹簧式薄膜执行机构（SQ型）
作 用：气开式、气闭式
膜片材料：乙丙橡胶夹尼龙
弹簧量程：20～98kPa 80～240kPa
供气压力：120～390kPa
注）允许压差根据弹簧量程与供气压力条件不同有差异
气源接口：Rc1/4或1/4NPT
环境温度;-30℃～＋70℃
附 件 （根据要求配置）
定位器：HKC定位器（标配）
美国FISHER费希尔
德国西门子定位器
德国ABB定位器
法国FOXBORO定位器
韩国YTC定位器
空气过滤减压阀：KZ03、YT200
手轮机构、限位开关、电磁阀、阀位传送器
气动加速器、保位阀、其他。
性能
泄漏量 金属密封：符合ANSI BI6.104 VI级，
小于额定的Cv的0.01%
软密封：符合ANSI BI6.104 VI级，
小于额定的Cv的0.01%
快开阀芯：小于额定的Cv的0.00001%
回 差 1%（带定位器）
3%（不带定位器）
线 性 ±1%（带定位器）
±5%（不带定位器）
备注：采用标准的V型聚四氟乙烯填料。
