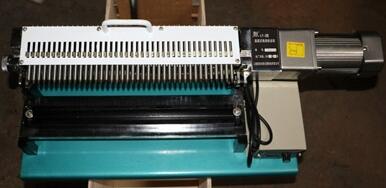

标距仪，LY-3连续式钢筋打点机、标距仪主要用途及功能

该标距仪(亦称打点机)，是按着GB228-87《金属材料垃伸试验的规定要求》和不同用户的需要，设计制造，它具备打点标距准确，电动打点，工作效率高，操作简便等特点。可击打标距为5mm/10mm点距。是试验室必备的配套仪器。

LY-3电动钢筋打点机工作原理

它是采用垂直下压方式，通过电机带动，将1根带螺旋带的轴旋转360°，在不同角度抬起冲头垂直上升下降，借助弹簧的弹力冲击打点，电机传动螺旋轴一周在试样上打出直线排列间距为10mm×31点＝300mm。通过移动定位装置，二次击打标距为5mm×62点＝305mm。

电动式连续打点机是作金属拉力试样标距(LO)的专用设备。

一、主要技术指标

1、  标距范围：LO=10-350MM;

2、  标点间距：10mm

3、  标距精度：≤±1%LO(参照GB228)

4、  打点速度：45格/秒

5、  电机功率：50W；

6、  电压：220V；

二、结构

该机主机由底座、支架、试样支承台、旋钮、冲头、操作杆、助动手轮、电机、电控器、动作开关、速度设定旋钮所组成。

三、操作规程

1、  调整打点速度

A、 插上电源、电控器指示灯发亮。

B、 打开动作开关，转动速度设定旋钮由“0”调整至合适的打点速度。此时，县动手轮应该逆时针方向转动。

2、  试样标距打点操作

A、 先推开操作杆；

B、 将拉力试样置入支承台中；

C、 调整试样支承台的位置，使试样轴线与打点轴线相对应，然后锁紧支承台

D、 拉动操作杆使冲头接触试样表面。

E、  打开动作开关使冲头冲击试样表面留下标距标点。

3、  电器控制注意事项：

A、 请将设备接地线；

B、 当动作开关打开后，旋转方向不对时，应马上关闭动作开关，应调整控制器接线柱上的接线。

1.       选择COM与CW短接，则电机做顺时针旋转；

2.       选择COM与CCW短接，则电机逆时针旋转

C、动作开关只是控制电机动作和停止，不作为电源中断使用，长时间不使用，请将电源插头脱离电源。
