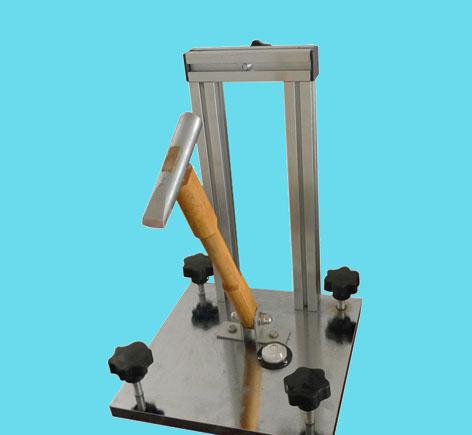

热侵镀锌层附着力冲击试验机
- 这真不是您需要的产品?
- 品 牌:
- 济南纵驰测控设备有限公司
- 用 途:
- 热浸镀锌层附着力试验,是利用锤头自由跌落击打试样来测试镀锌层是否合标准。
- 热侵镀锌层附着力冲击试验机产品概述:
热侵镀锌层附着力冲击试验机符合GB/T2694-2010、YDT757等标准的落锤试验方法,适用于热浸镀锌层附着力试验,是利用锤头自由跌落击打试样来测试镀锌层是否合标准。本产品适用于电力铁塔类似生产厂家和质检部门进行产品质量检测和控制。
热侵镀锌层附着力冲击试验机技术规格 :
1、锤头重量:210g ±1g
2、锤头中心线至底座面垂直高度:300mm ±1mm
3、锤柄材料:橡木
适用于热浸镀锌层附着力试验,是有关生产厂家和质检部门进行 产品质量检测和控制所必须的设备。
锤头表面应光滑、平整、无 毛刺。锤头与锤柄结合应牢固;底座与锤柄之间颖活动灵活。外 形尺寸锤头、锤柄及底座公称尺寸及允许偏差见图和表所示锤 头、锤柄及底座公称
热侵镀锌层附着力冲击试验机技术参数:
构件名称 公称尺寸及允许偏差
锤头 L(mm) F(mm) c1(mm) a (°) 锤刃切面平整度(UM) 刃口宽度(mm)
100±2 60±1 20±1 90±1 ≤8 ≤0.1
锤柄 A(mm) B(mm) C(mm) D(mm) Φ2 N(mm)
275±5 100±2 105±2 27±1 20±1 15°-1
底座 E(mm) H(mm) G(mm) K(mm) M(mm)
25±1 30±1 15°±1 22±1 60±1
热侵镀锌层附着力冲击试验机结构特点:
锤头采用45号钢,质量为(210±10)g,表面镀铬。
锤刃硬度(肖氏)不低于40HS。
锤柄采用橡木,质量为(70±10)g。
底座采用Q235钢,表面镀铬。
四、使用: 试件置于水平,调整试样,使打击点距试样边、角、端部不小于 10mm,锤头面向台架中心,锤柄与底座平面垂直后自由落下, 以4mm的间隔平行打击5点。检查镀锌层表面状态是否符合标准要求,打击处不得重复打击.
