合肥雄强XQ-8866汽车组合仪表盘温度振动组合试验及测试
- 汽车组合仪表盘 可靠性与环境适应性试验 信号模拟测试装置
随着国内汽车产业的蓬勃发展，汽车已走进千家万户。如何提升汽车电子产品的质量，始终是汽车生产厂家的重要议题。对产品开展模拟环境试验是改进产品可靠性的有效途径。而由于汽车电子产品的多样性、复杂性，除了试验技术本身外，试验中的性能测试也是必须着重解决的一个环节。测试方法也是多样的，我们应该尽量设计出尽量简洁的方案，提高试验效率。
温度振动组合试验

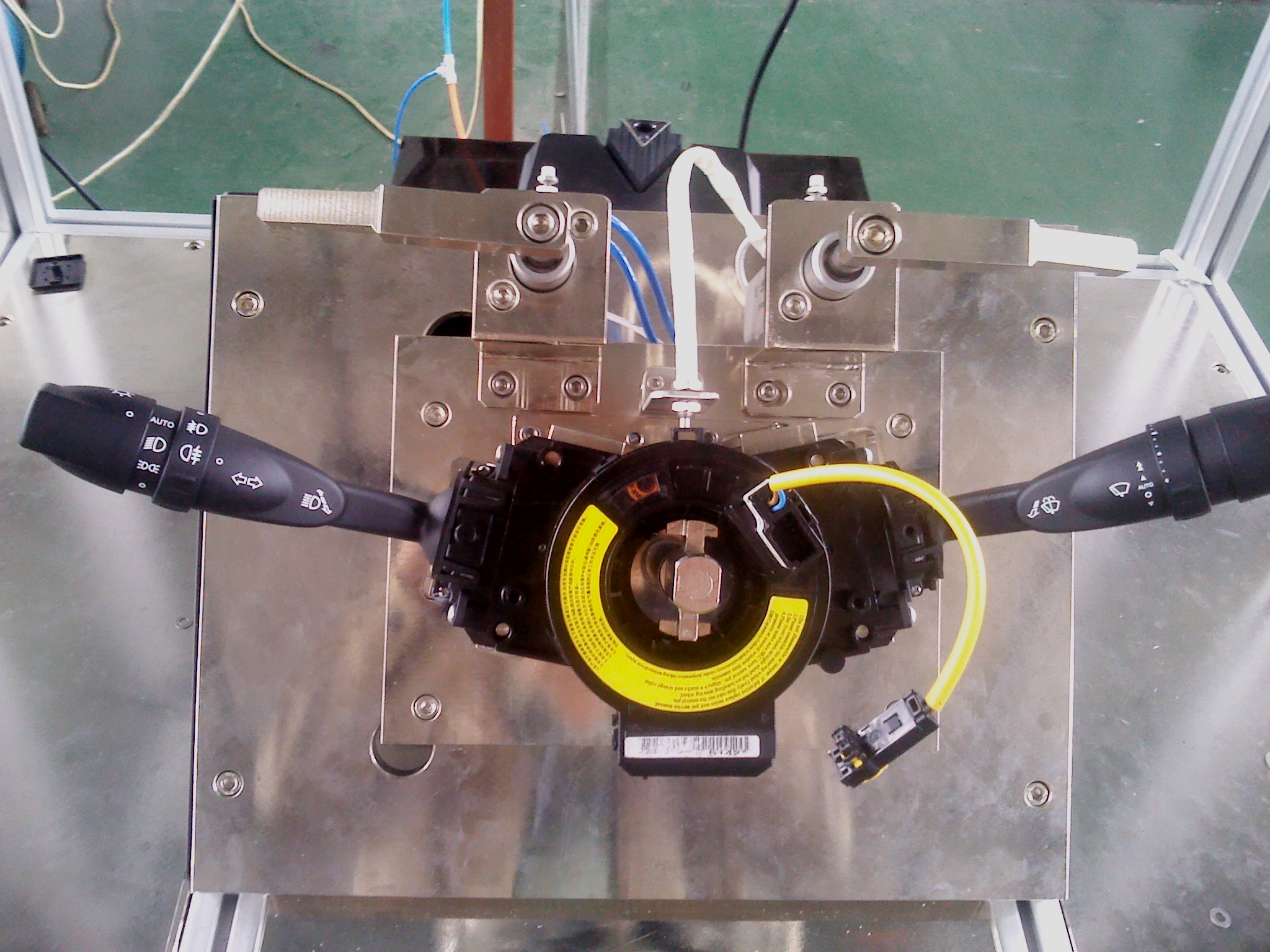

对汽车组合仪表盘进行温度振动组合试验以考核其耐久性。样品通过试验夹具安装在V860型电动振动台上，试验在GTS-15ESS型应力筛选试验箱中进行。
图1 振动曲线图 图2 温度曲线图
1）振动曲线图如图1所示[1]。扫频速率：1Oct/min。试验时间：每轴向48小时，共144小时。试验方向：X，Y，Z轴向。在Y轴向的加速度值按上图，其他方向的加速度值是其1/2。
2）温度循环曲线图如图2所示。高温：85℃；低温：-30℃。温度变化率：10℃/min；循环周期：16h
3）信号源。试验中样品处于工作状态，需施加以下电信号：通电电压：DC13.5V。方波信号：幅值6.5V，占空比50%，频率120Hz
将方波信号及可调电阻分别接入到速度、转速、燃油、温度等参数相应的PIN中即可模拟出相关参数表征的数值。
测试电路设计
图3 测试原理图
试验中需要对速度、转速、燃油、温度等参数进行电信号模拟，其信号模拟原理图见图3，其中的信号源部分输出的变频信号模拟速度、转速参数，占空比可调的方波信号模拟温度参数，它是本测试系统的重要部分。555定时器是一种应用极为广泛的中规模集成电路，它具有灵活、方便的特点，很容易就可以构成单稳、多谐和施密特触发器[2]。本试验中应用NE555电路产生占空比和频率分别可调的脉冲信号。
