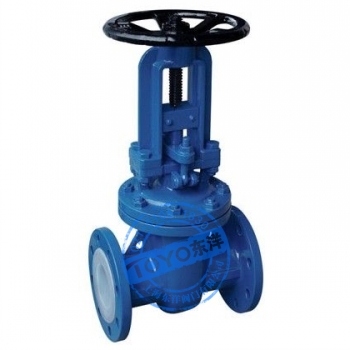

Z41F46衬氟闸阀概述：
FEP（F46）、PCTFE（F3）衬氟闸阀适用在-50℃~150℃的各种浓度的王水、硫酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂，FEP还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体、液体介质的管路上使用。
二、防腐Z41F46衬氟闸阀特点：
1、阀体有扁体和圆体两种形状：GB阀门采用圆体，ANSI磅级阀门DN≤300Lb采用扁体，DN≥400Lb采用圆体，阀体、阀盖的内腔和闸板、阀杆外表面等直接与介质接触的部件，全部名衬FEP（F46）等氟塑料；
2、密封副为FPF（F46）/ FEP（F46）或其它材料组合，摩擦系数小，启闭力矩低；
3、填料采用PTFE（F4）标准填料，密封性能好，维修更换方便；
4、带有弹性的闸板，可补偿闸板密封面与阀座密封面之间楔角偏差，吻合度好，密封效果理想；
5、介质可从两侧任意方向通过闸阀，适用于介质方向可能改变的管路上作用启闭装置。三、Z41F46衬氟闸阀技术规范：
设计标准 GB12234 结构长度 GB12221 法兰标准 JB/T79-94 GB9113.1-26 检验试验 GB/T13927 驱动方式 手动、电动、气动 四、Z41F46衬氟闸阀零件材料：
序号 零件名称 灰铸铁 铸钢 不锈耐酸铸钢 超低碳不锈耐酸铸阀 Z C P R PL RL 1 阀体/端盖/闸板 HT250 WCB CF8 CF8M CF3 CF3M 2 阀杆 1Cr13 2Cr13 1Cr18Ni9 1Cr18Ni12Mo2Ti 00Cr18Ni10 00Cr17Ni14Mo2 3 衬里/阀座 PTFE（F4）、PCTFE（F3）、FEP（F46）、PFA（可溶性4） 4 填料/压盖 WCB CF8 CF8M CF3 CF3M 5 填料 PTFE（F4） PTFE（F4） PTFE（F4） 6 活节螺栓 35 1Cr17Ni2 1Cr17Ni2 7 阀杆螺母 ZCuAI10Fe3 ZCuAI10Fe3 ZCuAI10Fe3 8 紧固螺母 45 1Cr17Ni2 1Cr18Ni9Ti 9 螺母 0Cr18Ni9 0Cr18Ni9 10 手轮 WCB WCB WCB Z41F46衬氟闸阀主要外型和连接尺寸
公称通径
标准值
参考值
DN(mm)
NPS(inch)
L
D
D1
D2
f
b
Z-Фd
W
D0
H
WT(Kg)
PN0.6MPa
15
1/2
130
80
55
40
2
12
4-Ф12
100
100
120
5
20
3/4
150
90
65
50
2
14
4-Ф12
100
120
140
6
25
1
160
100
75
60
2
14
4-Ф12
120
130
150
7
32
11/4
180
120
90
70
2
16
4-Ф14
120
156
185
10
40
11/2
240
130
100
80
3
16
4-Ф14
160
165
205
18
50
2
250
140
110
90
3
16
4-Ф14
160
350
400
25
65
21/2
270
160
130
110
3
16
4-Ф14
180
370
435
30
80
3
280
185
150
125
3
18
4-Ф18
180
430
510
43
100
4
300
205
170
145
3
18
4-Ф18
220
495
595
58
125
5
325
235
200
175
3
20
8-Ф18
220
610
735
100
150
6
350
260
225
200
3
20
8-Ф18
240
670
820
115
200
8
400
315
280
255
3
22
8-Ф18
240
815
1015
145
250
10
450
370
335
310
3
24
12-Ф18
240
965
1215
230
300
12
500
435
395
362
4
24
12-Ф23
280
1140
1440
335
350
14
550
485
445
412
4
26
12-Ф23
280
1275
1625
540
400
16
600
535
495
462
4
28
16-Ф23
320
1445
1845
670
450
18
650
590
550
518
4
28
16-Ф23
320
1530
1980
780
500
20
700
640
600
568
4
30
16-Ф23
360
1725
2225
850
