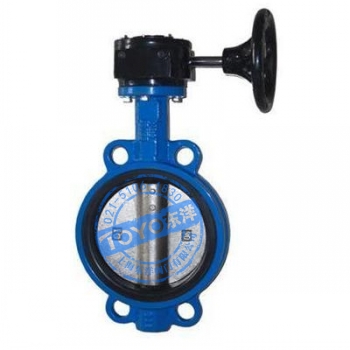

对夹式软密封蝶阀产品介绍：
软密封中线对夹式蝶阀的结构紧凑，90°回转开关轻松，密封可靠，使用寿命长，被广泛用于水厂、电厂、钢厂、造纸、化工、饮食等系统供排水中，作为调节和截止使用。对夹软密封蝶阀,软密封蝶阀,对夹式蝶阀,对夹式软密封蝶阀对夹式软密封蝶阀应用范围：
软密封蝶阀适用于温度≤120℃,公称压力≤1.6MPa的食品、医药、化工、石油、电力、轻纺造纸等给排水、气体管道上作调节流量和截滶介质用。对夹式软密封蝶阀结构特点：
1、设计新颖、合理、结构独特,重量轻,启闭迅速。
2、操力矩小,操作方便,省力灵巧。
3、可以任何位置安装、维修方便。
4、密封件可以更换、密封性能可靠达到双向密封零泄漏。
5、密封材料耐老化、耐腐蚀、使用寿命长等特点。对夹式软密封蝶阀标准规范：
设计制造标准：GB/T 12238-2008
结构长度标准：GB/T 12221-2005
连接法兰标准：GB/T 9113
压力温度等级：GB/T 12224-2005
试验检验标准：GB/T 13927-2008对夹式软密封蝶阀主要参数
公称通径DN（mm) 50～2000 50～1600 公称压力PN（MPa) 0.6 1.0 1.6 密封试验(MPa) 0.66 1.1 1.76 强度试验(MPa) 0.9 1.5 2.4 适用温度 丁腈橡胶：-40℃～90℃氟橡胶：-20℃～200℃ 适用介质 水、空气、天然气、油品及弱腐蚀性流体 泄漏率 符合GB/T13927-92标准 驱动方式 蜗轮传动、电动、气动、液动 对夹式蝶阀零件材料与工况：
零件名称 材料 阀体 WCB、QT450-10、HT200、HT250 蝶板 WCB、QT450-10、HT200、HT250 阀轴 2Cr13 密封圈 丁腈耐油橡胶 填料 柔性石墨 D71X-6/10/16对夹式软密封蝶阀主要外形连接尺寸
DN L H HO A B 0.6MPa 1.0MPa 1.6MPa DO n-d DO n-d DO n-d 50 43 63 235 270 110 110 4-14 125 4-18 125 4-18 65 46 70 250 270 110 130 4-14 145 4-18 145 4-18 80 46 83 275 270 110 150 4-18 160 8-18 160 8-18 100 52 105 316 270 110 170 4-18 180 8-18 180 8-18 125 56 115 340 310 110 200 8-18 210 8-18 210 8-18 150 56 137 376 310 110 225 8-18 240 8-22 240 8-22 200 60 164 430 353 150 280 8-18 295 8-22 295 , 8-22 250 68 206 499 353 150 335 12-18 350 12-22 355 12-26 300 78 230 570 380 150 395 12-22 400 12-22 410 12-26
