一、产品概述

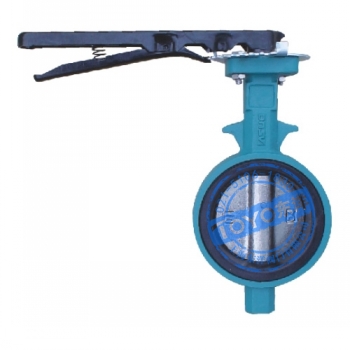

我公司研制的软密封中线对夹式蝶阀，双偏心法兰式蝶阀结构紧凑，90°回转开关轻松，密封可靠，使用寿命长，被广泛用于水厂、电厂、钢厂、造纸、化工、饮食等系统供排水中，作为调节和截止使用。 二、特点
1、本阀采用双偏心结构，具有越关越紧的密封功能，密封性能可靠。
2、密封副材料选用不锈钢和丁腈耐油橡胶配对，使用寿命长。
3、橡胶密封圈即可位于阀体上，也可以位于蝶板上，可适用不同特点的介质，供用户选择。
4、蝶板采用框架结构，强度高，过流面积大，流阻小。
5、整体烤漆、能有效地防止锈蚀且只要更换密封阀座密封材料，就可使用于不同介质。
6、本阀具有双向密封功能，安装时不受介质流向的控制，也不受空间位置的影响，可在任何方向安装。
7、本阀结构独特，操作灵活，省力，方便。
三、主要结束参数
公称通经DN（mm)
50～2000
50～1600
公称药理PN（MPa)
0.6
1.0
1.6
密封试验(MPa)
0.66
1.1
1.76
强度试验(MPa)
0.9
1.5
2.4
适用温度
丁腈橡胶：-40℃～90℃氟橡胶：-20℃～200℃
适用介质
水、空气、天然气、油品及弱腐蚀性流体
泄漏率
符合GB/T13927-92标准
驱动方式
蜗轮传动、电动、气动、液动
四、主要零部件材料
零件名称
材料
阀体
WCB、QT450-10、HT200、HT250
蝶板
WCB、QT450-10、HT200、HT250
阀轴
2Cr13
密封圈
丁腈耐油橡胶
填料
柔性石墨
五、执行标准
制造标准
GB/T122387-89
法兰标准
GB9113-2000、GB17241.6-1998
结构长度标准
GB12221-89
检验标准
GB/T13927-92
六、WBLX(D72X)-10/16手动对夹式电动软密封蝶阀主要外形连接尺寸单位：mm
DN
L
H
H2
A
B
ФD
50
43
224
77
267
112.5
106
65
46
240
85
267
123
124
80
46
279
95
267
138
162
100
52
286
105
267
150
162
125
56
329
129
345
168
192
150
56
354
132
345
190
216
200
60
438
165
353
227.5
270
250
68
493
197
353
251
326
300
78
570
234
380
284.5
376
