- 一、功能要求：
1.1、对管道路由定位、测深
1.2、对管道外防腐层破损状况评估
1.3、对管道外防腐层破损点定位
1.4、对重要管道进行定期跟踪检测
1.5、对新建设管道防腐层施工质量验收
1.6、对主管道上分支输油管线进行查找
1.7、对管道阴极保护效果评估
1.8 能在非开挖状况下对埋地管道进行检测，能够进行埋地管道路由的精确定位、测深，地下管道防腐层老化状况的定量评估，防腐层破损点的不开挖定位，新竣工管道防腐层施工质量的验收，阴极保护故障点查找及保护效果评估，为外腐蚀直接评价ECDA的标准工具。
1.9、具有相配套的厘米级GPS定位记录仪，应用厘米级GPS定位记录仪，采用蓝牙通讯方式，实时采集厘米级GPS坐标，精确计算检测间距，完成检测距离自动计算，检测点、防腐层缺陷点地理位置的高精度测量，同时高精度的厘米级GPS定位功能可与防腐层数据处理软件无缝连接，检测数据直接导入分析软件，通过软件生成直观评价结果，输出相关图形结果及对防腐层的老化状况评估报告。
二、技术指标要求：
2.1、发射机参数：
2.1.1功率：150瓦超大功率，输出电压超限报警；
2.1.2输出规格：三种模式（ELF、ELCD、LFCD）、频率同步输出，6档电流输出规格；
2.1.3输入规格：交、直流两种供电方式，达3A的输出信号电流；
检测范围：4Hz信号电流有效输出范围达30公里；
2.2、接收机
2.2.1存储量：至少达1000 个数据记录；
2.2.2兼容性：标准的GIS软件兼容；
2.2.3实时显示：面板上实时的埋深、防腐层破损点方向显示；
2.2.4信号调节:具有自动信号衰减,自适应接地补偿；
2.2.5功耗：低功耗，全天候工作；
2.2.6显示模式：自动背光功能；
2.2.7GPS兼容：GPS整合功能；
2.2.8检测精度：测深范围：0-8米；
2.2.9定位及测深≤±5%；电流测量≤±5%；测量深度≤8m。
2.3、亚米级GPS定位记录仪技术要求：

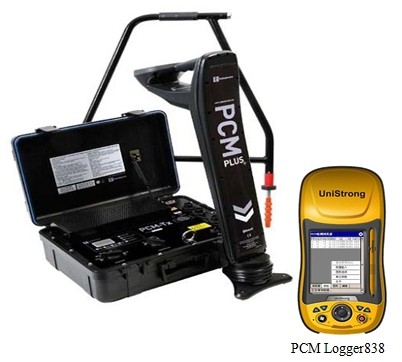

2.3.1、应用蓝牙通讯方式，可以实时、批量地接收记录PCM+接收机的检测数据；
2.3.2、与GPS定位功能配合,采集检测点，防腐层缺陷点位置信息，定位精度可达≤1cm+1ppm。检测间距自动计算，偏差≤1cm。后续开挖修复时，故障点位置的可快速精确找回，提高了检测及日后维修的效率。
2.3.3、实时显示管道埋深、定位电流、PCM电流、GPS位置坐标等检测数据；
2.3.4、自动计算、手动录入检测间距；
2.3.5、可以直接标注管道漏点位置或其它特征点；
2.3.6、可直接观看到GPS连接情况，避免错误数据；
2.3.7、现场显示检测数据分析曲线，方便判断；
2.3.8、多途径数据自动转存，与防腐层评估软件无缝连接，数据直接导入进行分析处理，出具权威检测报告。
三、埋地钢质管道防腐层检测数据处理系统（软件）技术要求：
3.1、基于交变电流梯度法评价模型，完成检测数据的录入、计算处理，生成直观评价结果、输出相关图形结果及对地下管道防腐层的分析报告。软件还具有原始数据及结果的数据库存储功能，方便对历史数据的检索和对比分析。提供的绝缘电阻计算功能，可分段对所测管道计算绝缘电阻值Rg(KΩ·m2)，评估防腐层老化状况等级，其评价结果也适用于CJJ95-2003标准。计算结果可作为管道腐蚀与防护信息系统（CPGIS）的防腐层检测原始数据。为保证终身免费升级，要求投标方出具正版软件证书。
3.2、提供了防腐层检测处理分析的强大功能，主要满足以下功能要求：1、新建结果卷，查看表格显示、图形显示、埋深曲线，2、平滑对比，抽样对比，3、打开单频分段图，查看统计表。4、具有计算Rg以及检测报告的自动生成功能。
四、A字架
附件A字架连接接收机可以进行防腐层破损和绝缘性故障的精确定位。接收机的显示屏能够显示故障方向，使用的方向箭头，使故障点更容易定位。也显示A字架脚针间的dB微电压读数，同时可以在不同的故障点之间进行对比，以确定最严重的故障。
