静态杂散电流检测仪SCM
- 用 途:
- 用于埋地管道杂散电流检测判定杂散电流的流入点、流出点
- 1.仪器功能
SCM杂散电流检测系统,是评定埋地钢制管道受杂散电流电性干扰的有效检测手段。SCM杂散电流检测系统分为电流检测(SCL)和电位检测(IPL)两部分,该系统能够判定管道中杂散电流分布状况,精确定位干扰电流的流入/流出点,评定干扰的危害模式。特别是检测城市轨道交通的供电系统电流泄露对周边管道的干扰情况极为有效,可方便快捷地查找干扰源。数据记录功能可连续记录48小时检测数据,配合嘉信公司专业软件可实时浏览、分析、处理检测数据。
3.SCL功能特点:
3.1快速评价管道中流动的杂散电流
3.2测定受杂散电流干扰的管段
3.3精确定位管道杂散电流的流入流出点
3.4测定杂散电流的大小和方向
3.5辨别杂散电流的干扰源
3.6查找阴极保护故障
3.7数据记录容量高达16G,文件管理功能
3.8使用Pad蓝牙实时操控和监测
4.SCL技术规格:
4.1检测方式:实时测量管中电流
4.2检测精度:
方式 灵敏度
杂散电流 1mA@1m
4.3数据记录:16G存储U盘
4.4数据显示:实时上位机检测数据浏览功能,存储数据浏览器及分析处理软件。
4.5电脑系统:Win9x、XP或更新的操作系统、USB接口
4.6 电 池:铅酸电池,在20℃环境及间歇使用的条件下可以提供48小时使用时间
4.7特性及构造:全天候使用的铝质外壳
4.8 重 量: 9.3Kg 全重:大于20Kg
4.9 操作温度:-20℃~ +50℃
4.10尺 寸:115cm(长)*16cm (宽) *14cm (高)
4.11标 准:符合欧洲标准EMC 89/336/EEC
美国15.103之FCC规定
4.12强 度:通过1m高落地冲击测试

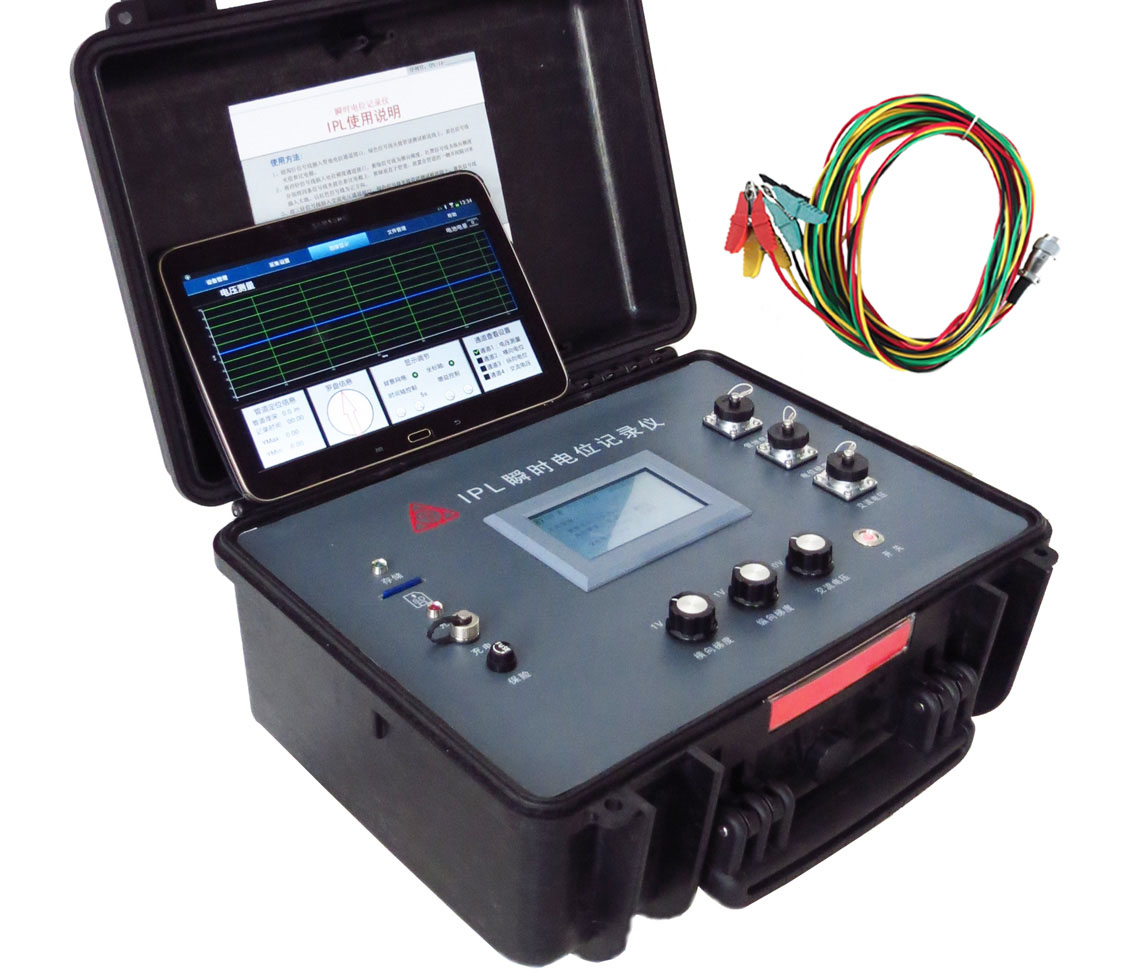

5.IPL功能特点:
5.1管地电位、横/纵双向梯度和交流电压瞬时同步测量
5.2 48小时超长记录时间并支持外接电源续航供电
5.3通用的SD卡存储方式,方便采集和数据下载
5.4掌上Pad控制终端,实时显示四通道采集数据曲线
5.5多途径自动数据转存,与分析软件无缝连接
5.6支持测量最大为200V的交流电压
6.IPL技术规格:
6.1检测功能:管地电位、交流电压及地电位梯度;
6.2数据显示:LED屏幕实时数据显示;
6.3记录精度:数据记录精度达0.1mV;
6.4采样频率:采样频率高达64Hz ;
6.5通讯方式:无线蓝牙,高速通信;
6.6记录时间:48 小时数据记录;
6.7记录媒介:通用2G容量SD 卡;
6.8工作温度:-20℃─50℃;
6.9电 池:锂电池可充电,供电大于 48小时;
6.10机 壳:ABS工程塑料外壳,防水防震设计;
6.11软 件:专业数据分析显示及控制软件;
7.杂散电流检测数据分析软件SC-DView
专业数据分析软件SC-DView V1.0,可分析处理SCM系统的检测数据,并兼容英国雷迪公司RD-SCM,为用户显示管道的杂散电流干扰状况,分析计算管道杂散电流分布状态,为解决管道杂散电流的干扰危害提供数据支持,评价排流保护设施效果。
SC-DView软件结合多年管线检测经验,依据SY/T 0087.1-2006《钢制管道及储罐腐蚀评价标准》、SY/T 0017-2006《埋地钢质管道直流排流保护技术标准》、SY/T 0032-2000《埋地钢质管道交流排流保护技术标准》等标准编写,具有国家著作权证书
