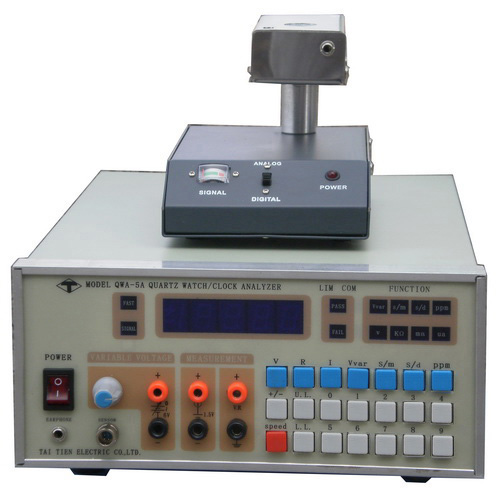

QWA-5钟表时差测试仪,时钟分析仪

  • 这真不是您需要的产品?
  • 品  牌:
  • 智慧源
  • 主要规格:
  • QWA-5
  • 用  途:
  • 测试钟表产品
    •  型号



      参数

      QWA-3B

      QWA-5A

      GDS-5B

      测试频率

      32.768KHz

      32.768KHz

      32.768KHz1Hz 秒信号

      显示分辨率

      u  s/d:0.1

      u  ppm:1ppm

      u  s/d:0.1

      u  ppm:1ppm

      l  32.768KHz

      u  s/d:0.01s

      u  ppm:0.1ppm

      l  1Hz

      u  s/d:0.001

      测量精度

      0.4PPM

      0.4PPM

      0.2 PPM

      显示方式

      四位LED数码管

      四位LED数码管

      10cm*7cmLCD显示屏

      操作方式

      18个按键设置

      21个按键设置

      人机界面个性化设置,操作简便,使用寿命耐久

      RS-232接口

      -

      -

      有,  可上传测试数据至电脑

      电池电压电流测量

      -

      -

      QWA-5钟表时差测试仪,时钟分析仪











      一、概述

         QWA-5钟表时差测试仪,时钟分析仪目前应用于钟表与计时器界广、功能强的利器,运用的范围非常的广泛,例如用作石英晶体、指针式石英钟表、数字式石英钟表等的准确度测试;此外,它还可以测量马达线圈,灯阻,消耗电流与消耗功率,以及检测钟表内IC等等,并内附有可调电源0---6V,这些可使您检修测试及生产时非常方便。



      QWA-5钟表时差测试仪,时钟分析仪广泛用于石英钟表工业届的精密测量的仪器,主要用于测量钟表用的石英晶体频率的精度,及测量各类石英钟表,主机板,PDA,DSC,笔记本电脑时间准确度的仪器.



      QWA-5钟表时差测试仪,时钟分析仪可以测量钟表的日误差,月误差以及用PPM显示的钟表及表晶的误差,探棒型附机的探棒适用于各种成品和半成品的测试.



      ◆ QWA-5钟表时差测试仪,时钟分析仪具有很高的可靠度和稳定度,适用于各式各样的生产环境,能在较宽的环境温度下保持稳定度在0.5PPM以内.

      二、参数说明

      1. 测量范围:适用于使用32.768khz晶振的时钟电路,如电子计时器、电子温控器、电子秤、遥控器及各类电子钟表等。
      2. 电源电压:220V AC  50HZ 60HZ
      3. 基准频率:16.384MHZ TCXO
      4. 精度:优于0.4ppm
      5. 量程:PPm(百万分之一误差率),s/d(每日误差),s/m(每月误差)
      6. 信号强度指示: 使用直观
      7. 电源开关方式:硬开关
      8. 报警设定范围:正负220ppm
      9. 感测器平面型
      10. 体积:260×120×220(mm)
      11. 重量:3.5kg
      12. 外壳:豪华型铝合金外壳
      13. 显示方式:四位4位数码管显示
      14. 处理器:AVR快速型

      三、测试说明

      1. 时间精度测量



      S/D每日快( )或慢(-)若干秒S/M每月快( )或慢(-)若干秒

      PPM相对于标准频率32768Hz百万分之几的误差。

      此三种方式可以依个人需求转换

      本时钟晶体内部时基为TCXO10MHz,精确度优于0.5PPM,加选OCXO,精度优于0.05ppm

      2. 石英晶体精度测量



      此测试可以确定石英晶体(32,768Hz)好坏及精确性,测式程序如下:

      ①、 将附机上ANALOG/DIGITAL开关置于DIGITAL

      ②、将石英晶体插于附机上之插座内。

      ③、 看讯号指示灯是否亮着,若明亮则石英晶体是好的,若不亮或时亮时暗则表示石英晶体是坏的。

      ④、 如石英晶体在动作中,按SPEED键,选择到FAST(快速测量),FAST灯亮。

      ⑤、 按PPM键(即单位选至PPM)并读取显示上之值。

      3. 指针式钟表(指有秒针且每秒钟动一次的钟表)

      ①、机上ANALOG/DIGITAL开关置于ANALOG

      ②、将待测表置于附机之感应区,并稍稍移动待测物直至讯号表上的指针稳定的每秒来回摆动一次。

      ③、按SPEED键,此时显示屏会显示数字(若不显示,则表示是快速测试,FAST灯会亮,此时请再按一次SPEED键,即变为慢速测试,显示屏会了现数字),若显示数字为10 5。,表示此时,测试速度为10秒, 数字“5”表示为单位秒的“S”SECOND),而非“5”,继续进行下一步。

      ④、从显示屏上,读取测量值,“ ”表示表快了,“-”表示表慢了。

      4. 数位式石英钟表测试(指没有秒针的钟表(包括电子表))

      ①、 将附机上ANALOG/DIGITAL开关置于DIGITAL

      ②、 将待测表置于附机上之感应区。

      ③、 测试速度可选择FAST,亦可选择10秒。

      ④、 按S/MS/DPPM,选择适应的测量单位 。

      ⑤、 从显示屏上读取测量值,“ ”表示表快了,“-”表示表慢了。

      四、面板介绍

                                    QWA-5A后盖板

      1. 1.信号指示灯
      2. 2.快慢档指示灯
      3. 3.显示区
      4. 4.不通过指示灯
      5. 5.通过指示灯
      6. 6.电压测量档
      7. 7.电压输出
      8. 8.电阻测量档
      9. 9.S/M月误差
      10. 10.mA 档
      11. 11.s/d 日误差
      12. 12.uA 微安档
      13. 13.PPM
      14. 14.电源开关
      15. 15.传感器接口
      16. 16.输出电压调节
