QWA-5石英钟表测试仪量大从优

  • 这真不是您需要的产品?
  • 品  牌:
  • 智慧源
  • 主要规格:
  • 标准
  • 用  途:
  • 测试时钟产品误差
    •

        型号



      参数

      QWA-3B

      QWA-5

      GDS-5B

      测试频率

      32.768KHz

      32.768KHz

      32.768KHz、1Hz 秒信号

      显示分辨率

      1. s/d:0.1秒
      2. ppm:1ppm
      1. s/d:0.1秒
      2. ppm:1ppm
      • 32.768KHz
      1. s/d:0.01s
      2. ppm:0.1ppm
      • 1Hz
      1. s/d:0.001秒

      测量精度

      0.4PPM

      0.4PPM

      0.2 PPM

      显示方式

      四位LED数码管

      四位LED数码管

      10cm*7cmLCD显示屏

      操作方式

      18个按键设置

      21个按键设置

      人机界面个性化设置,操作简便,使用寿命耐久

      RS-232接口

      -

      -

      有,  可上传测试数据至电脑

      电池电压电流测量

      -

      -

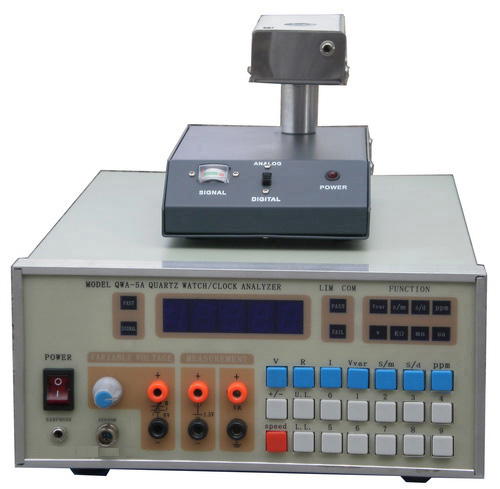

      qwa-5石英钟表测试仪

        QWA-5石英钟表测试仪目前应用于钟表与计时器界广、功能强的利器,运用的范围非常的广泛,例如用作石英晶体、指针式石英钟表、数字式石英钟表等的准确度测试;此外,它还可以测量马达线圈,灯阻,消耗电流与消耗功率,以及检测钟表内IC等等,并内附有可调电源0---6V,这些可使您检修测试及生产时非常方便。



      ◆ QWA-5石英钟表测试仪广泛用于石英钟表工业届的精密测量的仪器,主要用于测量钟表用的石英晶体频率的精度,及测量各类石英钟表,主机板,PDA,DSC,笔记本电脑时间准确度的仪器.

      ◆ QWA-5石英钟表测试仪可以测量钟表的日误差,月误差以及用PPM显示的钟表及表晶的误差,探棒型附机的探棒适用于各种成品和半成品的测试.

      ◆ QWA-5石英钟表测试仪具有很高的可靠度和稳定度,适用于各式各样的生产环境,能在较宽的环境温度下保持稳定度在0.5PPM以内.

      ◆QWA-5石英钟表测试仪时间精度测量

      S/D每日快(+)或慢(-)若干秒S/M每月快(+)或慢(-)若干秒

      PPM相对于标准频率32768Hz百万分之几的误差。

      此三种方式可以依个人需求转换

      本时钟晶体内部时基为TCXO10MHz,精确度优于0.5PPM,加选OCXO,精度优于0.05ppm

      ◆QWA-5石英钟表测试仪石英晶体精度测量

      此测试可以确定石英晶体(32,768Hz)好坏及精确性,测式程序如下:

      1、 将附机上ANALOG/DIGITAL开关置于DIGITAL。

      2、将石英晶体插于附机上之插座内。

      3、 看讯号指示灯是否亮着,若明亮则石英晶体是好的,若不亮或时亮时暗则表示石英晶体是坏的。

      4、 如石英晶体在动作中,按SPEED键,选择到FAST(快速测量),FAST灯亮。

      5、 按PPM键(即单位选至PPM)并读取显示上之值。

      ◆QWA-5石英钟表测试仪指针式钟表测试

      指针式钟表,是指有秒针且每秒钟动一次的钟表,测试程序如下:

      1、机上ANALOG/DIGITAL开关置于ANALOG

      2、将待测表置于附机之感应区,并稍稍移动待测物直至讯号表上的指针稳定的每秒来回摆动一次。

      3、按SPEED键,此时显示屏会显示数字(若不显示,则表示是快速测试,FAST灯会亮,此时请再按一次SPEED键,即变为慢速测试,显示屏会了现数字),若显示数字为10 5。,表示此时,测试速度为10秒, 数字“5”表示为单位秒的“S”(SECOND),而非“5”,继续进行下一步。

      4,从显示屏上,读取测量值,“+”表示表快了,“-”表示表慢了。

      ◆QWA-5石英钟表测试仪数位式石英钟表测试

      所谓数位式石英表,是指没有秒针的钟表(包括电子表)。测试程序如下:

      1、 将附机上ANALOG/DIGITAL开关置于DIGITAL

      2、 将待测表置于附机上之感应区。

      3、 测试速度可选择FAST,亦可选择10秒。

      4、 按S/M,S/D,PPM,选择适应的测量单位 。

      5、 从显示屏上读取测量值,“+”表示表快了,“-”表示表慢了。
