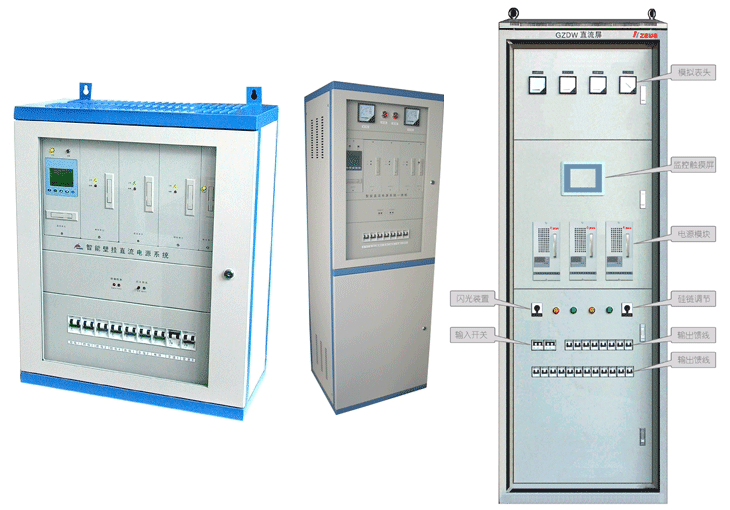

直流屏 智能数控直流电源柜 LXGZD系列
- 主要规格：
- 直流屏 智能数控直流电源柜 LXGZD系列
- 智能数控 直流电源柜 LXGZD系列
PLC触摸屏监控与智能型高频模块、免维护密封式铅酸蓄电等新元件的组合，以及开放式组态软件的应用，最终推出了技术更先进、保护配置更合理、人机对话能力更强、全数字检测调节和控制的数控直流电源柜。
1.系统特点：
标准化产品，模块化结构，数字化控制，图像化显示；
交流输入自动切换，设置防雷保护，交流异常自动报警；
采用数字式高频开关电源模块，热插拔结构，N+1冗余配置，具有手/自动控制方式；
采用PLC触摸屏中央监控，对系统充、放电全过程自动跟踪，在线检测单体电池电压，各馈线绝缘状况，数字控制高频模块，完全按电池特性曲线进行充电，具有温度自动补偿功能，人机对话有好；
中央监控装置故障时，高频模块立即处于出厂整定状态，防止系统崩溃；
适配20 ～1200Ah蓄电池
利用断路器及空气开关短延时性，解决保护电器协调性；
采用C型材加强型框架组成全新外形结构，防护等级满足IP30规定要求；
有RS232/RS485物理通讯口，通讯协议有标；
准定义、出厂定义、用户可改定义 三种可选
2. 系统应用
GZDW系列数控直流电源柜适用于：变电站、发电厂及工矿企业，作为控制、保护、信号、事故照明等负荷的正常与事故情况下的直流电源。尤其适用于无人值守变电站，是50万伏以下变电站理想的直流供电系统。
3.GZDW技术指标
输入交流电源电压300～456V ac三相
额定输出直流电压48V；110V；220V
蓄电池额定容量20～1200Ah
事故后供电时间1h
常规负荷母线额定电流（A）5；10；20；30；40；50；65；80；100；160；200
各电路额定绝缘电压（DC）63V以上（48V系列）；200V以上（110V系列）；300V以上（220V系列）；
稳压精度﹤±0.5﹪
稳流精度﹤±1﹪
波纹系数﹤0.5﹪
动力负荷≥120A；240A
合闸时动力负荷电压≥200V
外壳防护等级不低于IP30
效率≥92﹪
功率因数≥95﹪
通讯留有RS234 RS485口，四摇
基本尺寸（mm）800×600×2260 800×600×2360（宽×高×深）
