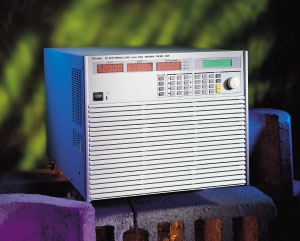

Model 63200系列大功率直流电子负载

一、63200系列大功率直流电子负载主要特色：

• 最大功率 : 2.6kW, 5.2kW, 6.5kW, 10kW,10.4kW, 14.5kW, 15.6kW
• 工作电压 : 0~80V / 0~600V / 0~1000V
• 工作电流 : 达到1000A
• 定电流(CC)，定电阻(CR)，定电压(CV)定功率(CP)等操作模式
• 主 / 从介面控制，在静态和动态操作模式下，可同步执行多组负载并联拉载应用(可达93.6 KW)
• 高速动态负载模拟达20kHz
• 负载模组只要1V即可达到最大额定电流
• 可程式电流上升下降斜率达 41A/μs
• 高精确度之电压，电流，功率量测
• 大型 LED / LCD 显示
• 外部讯号波形模拟拉载
• 短路测试及短路电流量测
• 具有过功率(OP)、过电流(OC)、过温度(OT)保护及过电压、正负极反向告警功能
• 多功能远端遥控测试
• GPIB、RS-232 控制介面

二、 63200负载模拟应用

63200系列有定电流、定电阻、定功率与定电压四种操作模式。

定电流与定电阻模式对于电压源的待测物测试，可确认待测物在不同的负载情况下，输出电压是否仍维持稳定输出。对于电池的充电器或充电桩而言，定电压模式可以改变充电器或充电桩的输出电压，以确保充电器或充电桩在所设定的输出电压时充电电流是否正确。另外，当待测物为电池时，电子负载则可转变为模拟电子设备拉载的行为，许多电池的放电应用、功率消耗等情况都可藉由电子负载的模拟拉载行为来进行电池的分析，而定功率模式则是模拟电子设备拉载行为的最佳选择。

三、63200系列低电压操作特性

低压/大电流的应用，具有低电压操作特性的63200系列采用闭回路的设计方式将所有功率晶体并联控制，以确保高精度、低漂移量的负载控制。 因功率晶体并联的控制方式，使得输入阻抗至最小化并使得63200系列能在低压时进行大电流的拉载。例如，型号63209即可于输入电压1V时拉载 1,000A。

四、63200系列量测

63200系列内建15位元的高精密A/D转换器，可达电压 0.05%+0.05%F.S.、电流 0.1%+0.1%F.S.与功率0.3%+0.3%F.S.的量测精准度。电压、电流、功率 的量测值可同时在电子负载前面板的LED显示器上显示量测值，除此之外，63200系列还额外提供电压、电流的监控输出，使用者可藉由此二端子 透过示波器监控电压、电流的输出波形。

五、63200系列动态负载与控制

在快速的时代里，电子元件皆朝高速运作的方向设计，因此，电源元件对于暂态的信号及动态响应的性能要求，比过去都高出许多。为满足这些 测试应用与要求，63200系列提供高速、可编程动态负载模拟与同步动态负载等功能。下图所示为可编程的参数：设定电流高/低准位、T1/T2、爬 升率/下降率。可编程的电流爬升率/下降率可用来模拟真实负载情况的暂态负载变化模拟。63200系列中，在负载电流连续变化时，内部的监测机 制与线路能使得电流波形失真度达到最小化，电流爬升率最快可达25A/μs (63208)、动态变化可高达20kHz。

六、63200系列主/从式并联控制

当负载功率需求增加时，63200系列具有智慧型主/从控制模式，可透过主/从控制的并联方式达到所需的电流及功 率。当设定成主/从控制模式时，使用者仅需在主机上编程负载电流，主机经过自动计算后会将电流分配至其他 从机，如此可大大简化使用者的操作步骤。简言之，使用者在并联63200系列时，仅需将所有设定成主/从控制的 电子负载，当成一负载即可。同电压规格但不同型号的63200系列皆可并联在一起，最多可高达六台同时并联。

七、63200系列任意波形模拟

63200系列电子负载可透过电脑将预先储存的电流波形透过DAQ卡或任意波形产生器将波形传送至电子负载进行拉载。任意波形模拟的功能可观察
待测物应用在该领域时所遇到的真实波形是否能维持正常运作。

八、63200系列短路模拟

致茂的63200系列电子负载也可模拟待测物短路时的情况。直流电源或直流电源供应器的短路测试是必要的测试项目之一，63200系列电子负载以 最大额定电流的拉载方式进行短路模拟，因此可用来模拟待测物的短路保护功能是否有正常动作。

九、63200系列瞬间2.7倍额定功率能力

63200系列电子负载提供独特的浪涌负载模拟能力，可使 63200系列电子负载功率瞬间过载2.7倍的额定功率。此特性 非常适合应用在待测物进行瞬间峰值功率的供给能力，电浆 电视(PDP)电源就是一种典型的应用，其他应用则例如电池的 3C放电、断路器与无熔丝开关的过载(300%至1,000%)测试、 汽车引擎启动时的负载模拟及直流马达的启动模拟等。

依据63200系列电子负载的初始负载情况，会有不同的浪涌 负载能力，如图1与图2的关系图所示，图中显示的是初始负 载与可过载的最大负载能力与时间关系。当使用浪涌负载功 能时，如果超出图1及图2中所显示的最大浪涌负载能力时， 电子负载会显示过功率保护(OPP)，并停止拉载。

注 1 :于稳态模式(Static Mode)下，初始状态需至少持续拉载1秒以上。
注 2 :此浪涌负载能力会因为负载的温度上升而有下降(de-rating)的特性。(参考注1的规格)
注 3 :图1与图2的范例是以63201为例子，63201的规格为2,600W/300A/1-80V。
注 4 :型号63211/63212不支援此功能。

十、63200系列时间量测

63200系列包含独特的时间与量测功能设计，量测范围为2 秒~99,999秒，此精准的时间量测特性可应用在电池放电测 试与其他相同应用上，使用者需在进行电池放电测试时设 定终止拉载电压及停止拉载时间。例如 : 当按下Load ON开 始拉载，63200系列的内部计时器会自动开始计数，直到 电池电压降至所设定的终止电压或当按下Load OFF停止拉 载，计时器才会停止计数。时间量测功能可应用在电池与 超电容的放电时间、保险丝及断路器的跳脱时间和其他相 同应用等。

十一、63200系列产品应用

1、电源供应器测试

电源供应器在电子电机的领域里扮演着非常重要的角色，电源供应器在各式应用中扮演各种不同的型态。例如，AC/AC电源供应器中的不断电系 统(UPS)与AVR、AC/DC电源供应器中的伺服器电源、AC/DC电源供应器中的逆变器(Inverter)，将电池的直流输出转换成家用交流电。近来，DC/DC 的转换器(Converter)已经广泛的被使用在电池电力元件上，如手机和笔记型电脑等，随着各种不同的负载模式，致茂63200系列电子负载能够测试 各种不同的直流输出电源供应器，或经过整流器后直接对交流输出的电源供应器进行测试。

2、电子元件测试

几乎所有电子设备都需要内建一电源供应器，无论在研发阶 段或在品质检验阶段，直流电子负载是一个非常重要的测 试设备。例如：不断电系统(UPS)中整合了AC/DC、DC/DC及 DC/CA三级，此三级皆需进行测试，63200系列电子负载就 可针对不断电系统进行AC/DC及DC/DC级的测试。

3、电池测试

对大部分的应用而言，电池的消耗是以功率的消耗型态展现，因此，63200系列电子负载的定功率模式在电池放电测试中，是一项相当适合的放
电模式。

4、系统整合

63200系列提供了GPIB、RS-232及RS-485等介面，可透过PC来控制。任意波形模拟、电压/电流监测控制等功能，使得63200系列也非常适合在自动化测试的系统整合。

十二、63200系列图形化操作软体

除经由前面板来控制电子负载外，亦可透过 图形化的操作软体来控制。友善式的图形化 操作软体介面，含括了负载的操作功能，让 使用者轻易上手、 易于操作。63200系列有 GPIB、RS-232 的通讯介面，让使用者可透过电脑与63200系 列通讯时，有更弹性的选择。

十三、63200系列大功率直流电子负载型号选择
