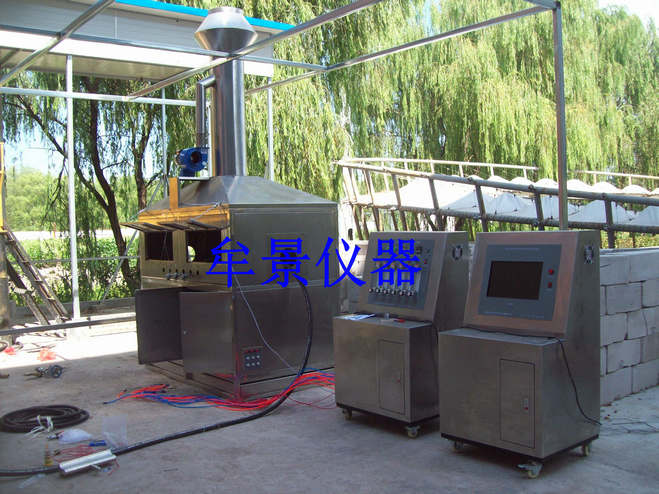

金属管路附件耐火性能燃烧试验机
- 用 途：
- 本试验用于测定公称通径DN600以下管件耐火性能的试验方法
- MU3295船舶金属管路附件耐火性能燃烧试验机ISO 15540和ISO 19921耐火试验箱
一）金属管路附件耐火性能燃烧试验机依据和用途
符合标准：
GB/T 22218-2008 / ISO 19921：2005《船舶与海上技术 配有弹性密封件的金属管路附件耐火性能 试验方法》。
GB/T 22219-2008 / ISO 19922：2005《船舶与海上技术 配有弹性密封件的金属管路附件耐火性能 试验台要求》。
GB/T 21477-2008 / ISO 15540：1999《船舶与海上技术 软管组件的耐火性能试验方法》。
GB/T 21476-2008 / ISO 15541：1999《船舶与海上技术 软管组件的耐火性能试验台要求》
规定了试验台上施加一段时间火焰后，并在承受试验压力时，测试管件具有连续紧密性。
本试验用于测定公称通径DN600以下管件耐火性能的试验方法。
试验介质为水。作为试件管件长度不小于500mm。
二）金属管路附件耐火性能燃烧试验机设备主要技术规格及参数：
1、试验箱管道系统：
1）试验进水温度和出水温度实时监控。
2）进水压力表、试验管道内部压力表各1个，刻度精度为1％。
3）调节压力装置1套，进水端装有压力调节装置，水压可调。
4）进水、出水管道安装有截止阀，以防止进出水倒流。
5）管道密封装置1套。
6）管道全部采用管径DN25的不锈钢水管安装。
7）系统增压泵1台，可调水压最大至1.2Mpa（约12bar），主要控制管道内部的进水压力。系统工作时，工作压力5±0.2bar。
8）施加火焰温度：试验持续时间在试件达到试验温度(火焰温度)，即两个测量点的温度都达到试验温度时开始计算。测量点a水温应为（80±2）℃，测量点b水温应为最大85℃，测量点c处的火焰温度为（800±50）℃。（详见下图。）
9）水流速可控制，如果测量点b水温大于85度，水泵转速需提高，如果持续大于85度10秒钟，系统自动切断火焰燃烧装置。
10）夹持管子固定试验管子装置1套。
11）试验箱上端安装抽风系统。
12）试验箱容积(mm)：宽╳深╳高: 2000 ╳ 1150 ╳ 1650(加抽风系统总高约3500)。也可按客户要求定做。
2、控制系统：
1）燃气流量采用流量计控制，流量计2~20L/min三个，介质丙烷，精度为2％；
2）喷灯长×宽为350×80mm ，共6个，以2个为1组单独控制，燃烧长度方向可随意调节，各喷灯之间位置可调；
3）喷灯的摆放为横向3排，纵向3排；
4）蓝色火焰高度为55mm，火焰大小可调；
5）自动点火功能；
6）燃气：纯度不低于95％的丙烷（自备）；
7）燃烧计时器：0~99.99（h/m/s），精确到0.1S，燃烧时间可随意设定；
8）试验试样温度测试点6组，其中2组为量热块，位置可调，温度显示采用切换显示方式；
9）控制箱容积：宽╳高╳深: 330 ╳ 550 ╳ 330mm。
