型号核准介绍

无线电频率资源的供需矛盾日趋加剧,电磁环境日益复杂,为确保国有无线电频率资源进行统一管理 自1999 年6月1日 起,境内销售及使用的无线电组件产品,必须取得无线电型号的核准认证。国内生产的、销售和使用的无线电发射设备均须进行型号核准, 核发核准证和型号核准代码。出厂设备的标牌上须标明型号核准代码。

型号核准认证简称SRRC认证

型号核准是指在无线电发射设备投入使用前的研制、生产、进口、购置 等环节,对其频谱参数技术指标依法进行技术管理的制度。 核准主要内容是对无线电发射设备工作的频率、频段、发射功率、频率 容限、占用带宽、带外发射及杂散发射等频谱参数进行核定。

什么设备需要型号核准

各种发射无线电波的无线电设备、移动通信设备(带2G/3G/4G制式的手机、平板电脑设备)、专业通信设备(数字对讲机、其他专网类设备)、无线接入设备(使用蓝牙、 802.11 a/b/g/n/ac 制式的产品,如蓝牙耳机、 车载蓝牙设备、一体机电脑、笔记本电脑、平板电脑等。)、广播电视设备、雷达导航设备、短距离微功率设备(通用微功率(短距离)无线电发射设备、无线控制装置、 遥控设备及玩具、 RFID设备)

型号核准特点

唯一性:每一个无线电发射设备型号核发唯一的“无线电发射设备型号核准证”和核准代码
不可变更性:型号名不可变更、外观、性能、主要技术参数不可变更
如何办理型号核准

设备送检所需材料

  • 申请表
  • 检测协议书
  • 抽样单
  • 企业营业执照
  • 电路图
  • 技术说明书和用户手册
  • 方框图
  • 设备照片及铭牌
  • 天线增益及线损说明
型号核准测试依据

蓝牙设备

测试依据:

  • 信部无[2002]353号《关于调整2.4GHz频段发射功率限值及有关问题的通知》

参考标准:

  • ETSI EN 300 328

测试项目

等效全向辐射 功率(EIRP) 最大功率谱密度(EIRP)
频率范围 占用带宽载频容限 杂散发射

无线局域网测试依据及测试项目

制式 工作频段 调制技术 调制方式
IEEE802.11n 2.4GHz/5.8GHz OFDM BPSK,QPSK,16QAM,64QAM
IEEE802.11g 2.4GHz-2.4835GHz OFDM BPSK,QPSK,16QAM,64QAM
IEEE802.11b 2.4GHz-2.4835GHz DSSS BPSK,DQPSK,CCK
IEEE802.11a 5.725GHz-5.85GHz OFDM BPSK,QPSK,16QAM,64QAM

2.4GHz设备

测试依据:
  • 信部无[2002]353号《关于调整2.4GHz频段发射功率限值及有关问题的通知》
参考标准:
  • ETSI EN 300 328WLAN设备

5.8GHz WLAN设备

测试依据:
  • 信部无[2002] 277号《关于使用5.8GHz频段频率事宜的通知 》;

5.8GHz WLAN设备

测试依据:
  • 信部无[2002] 277号《关于使用5.8GHz频段频率事宜的通知 》
参考标准:
  • FCC PART 15
测试项目:
测试等效全向辐射功率(EIRP)最大功率谱密度(EIRP);频率范围
载频容限 ; 占用带宽 (功率能量99%); 杂散发射项目

微功率设备测试依据及测试项目

生物医学遥测设备 无线传声器和民用无线电计量仪表等类型设备
电子吊秤无线传输专用设备 模拟式无绳电话机 2.4GHz频段数字无绳电话机
起重机或传送机械专用无线遥控设备 各类民用设备的无线控制装置 模型玩具无线电遥控设备
通用无线电遥控设备 公众对讲机 车辆测距雷达

测试依据:

  • 信息产业部《关于发布微功率(短距离)无线电设备的技术要求的通知》
  • 信部无[2005]423号;信息产业部无线电管理局《关于无线汽车防盗报警设备使用频率的通知》
  • 信无函[2006] 61号;关于增加800MHz频段微功率(短距离)无线电应用工作频率的通知 信无函[2008]44号

测试项目

发射功率 占空比 频率容限 杂散幅射 占用带宽

移动通信设备测试依据及测试项目

主要分类:GSM;CDMA;WCDMA;CDMA2000;TD-SCDMA;TD-LTE

GSM移动通信设备

检测依据
  • 1.YD 1214-2006《900/1800MHz TDMA数字蜂窝移动通信网通用分组无线业务( GPRS) 设备技术要求:移动台》
  • 2.YD 1215-2006《900/1800MHz TDMA数字蜂窝移动通信网通用分组无线业务( GPRS) 设备测试方法:移动台》
  • 3.YD 1032-2000 《900/1800MHz TDMA数字蜂窝移动通信系统电磁兼容性限值和测量方法 第一部分:移动台及其辅助设备》

测试项目

传导杂散发射 最大平均功率 功率控制 突发时间功率关系 辐射杂散频谱;
RMS相位误差 射频输出调制频谱 射频输出切换频谱 频率容限

CDMA移动通信设备检测依据

  • YDC 015-2006《800MHz CDMA1X数字蜂窝移动通信网设备测试方法:移动台》
  • YDC 023-2006《800MHz CDMA1X数字蜂窝移动通信网设备测试方法:移动台 第一部分 基本无线指标、功能和性能》

CDMA移动通信设备

测试项目

发动机最大输出功率发射机占用带宽 发射机辐射杂散发射机最小受控功率;
发射机开环功率控制发射机闭环功率控制 发射机传导杂散发射;发射机频率误差;

WCDMA移动通信设备测试依据

  • 关于第三代公众移动通信系统频率规划问题的通知 (信部无[2002]479号)
  • YD/T 1547-2007 2GHz WCDMA数字蜂窝移动通信网终端设备技术要求(第一阶段)
  • YD/T 1548.1-2007 2GHz WCDMA数字蜂窝移动通信网终端设备测试方法(第二阶段) 第一部分:基本功能、业务和性能测试
  • YD/T 1595.1-2007 2GHz WCDMA数字蜂窝移动通信系统电磁兼容性要求和测量方法 第一部分:用户设备及其辅助设备
参考标准: 3rd Generation Partnership Project; Technical Specification Group Terminals;Terminal Conformance Specification; Radio transmission and reception(FDD)(Release 1999)

WCDMA移动通信设备测试项目:

  • 最大发射功率
  • 邻道泄漏
  • 功率比
  • 发射开/关
  • 时间模板
  • 峰值码域误差
  • 最小输出功率
  • 发射机互调
  • 上行内环
  • 功率控制
  • 传导杂散发射
  • 占用带宽
  • 上行开环
  • 功率控制
  • 矢量幅度误差
  • 频谱发射模板
  • 发射关功TD-SCDMA

TD-SCDMA移动通信设备测试依据

  • 关于第三代公众移动通信系统频率规划问题的通知 (信部无[2002]479号)
  • 关于发布〈2GHz频段TD-SCDMA数字蜂窝移动通信网设备射频技术要求(试行)〉的通知》 (信无函〔2007〕 22号)
  • YD/T 1367-2008 2GHz TD-SCDMA数字蜂窝移动通信网 终端设备技术要求
  • YD/T 1368.1- 2008 2GHz TD-SCDMA数字蜂窝移动通信网 终端设备测试方法 第一部分
  • 关于发布《2GHz频段TD-SCDMA数字蜂窝移动通信网设备射频技术要求(试行)〉的通知》 ( 信无函〔2007〕 22号)
  • YD/T 1776-2008 2GHz TD-SCDMA 数字蜂窝移动通信网高速下行分组接入(HSDPA)终端 设备技术要求
  • YD/T 1777.1-2008 2GHz TD-SCDMA数字蜂窝移动通信网 高速下行分组接入( HSDPA )终端设备测试方法 第1部分:基本功能、业务和性能测试
  • YD/T 1592.1-2007 TD-SCDMA 数字蜂窝移动通信系统电磁兼容性要求和测量方法 第一部分:用户设备及其辅助设备

TD-SCDMA移动通信设备测试项目


数字对讲机设备检验依据

  • 工信部无[2009]666号《工业和信息化部关于150MHz/400MHz频段专用对讲机频率规划和使用管理有关事宜的通知》

测试项目

最大标称发射功率 载波频率误差 调制邻信道功率
瞬态切换邻道功率 天线端口杂散发射 机箱端口辐射杂散
送检材料提交注意事项

测试前提供材料

  • 《核准无线电发射设备型号申请表》;如有代理申请单位还需提交《核准无线电发射设备型号委托书》 ;
  • 检测协议书一式三 份;
  • 检测抽样单一式两份;
  • 天线增益及线损声明。

出报告前提供材料

  • 提交申请单位(含代理申请单位)的“企业法人营业执照” 复印件;
  • 设备照片及铭牌图;

最后需交齐材料:

  • 提交申办设备型号的技术说明书(包括软硬件版本号)和用户手册;
  • 递交被测设备的电路图、方框图
  • 生产厂商 ISO9001证书, 若提供工厂代工的ISO证书, 需出具成产厂商的委托代工证明

申请表填写要点:

  • 型号名必须与设备中型号名、设备照片及铭牌型号名一致,一次只能申请一个型号;执行标准、调制方式、 技术参数必须严格根据相关法规文件及设备本身填写清楚;
  • 提交申请表填写盖章后电子扫描件,原纸质版保 留于申请核准证时使用;
  • 每年第一个型号核准案件,送检厂家必须到当地无线电管理局进行行政审批。(广东省除外)

委托书填写要点

  • 具有委托代理关系时必须填写此份文件;需提供代理申请单位的营业执照复印件;
  • 甲方填写“申请单位”信息,乙方填写“代理 申请”单位信息;
  • 需夹衣双方盖章、法人代表签字
注:代理单位名称与营业执照一致,委托书中的型号与申请表一致

检测协议书填写要点

  • 申请单位信息及代理申请单位信息必须与申请表一致
  • 设备信息必须与申请表设备信息一致
  • 根据送检项目及设备,填 写送检样机数量及样机描述
  • 根据送检设备,勾选正确的常规检测项目
  • 型号核准检测项目按照国家统一规定收费,按照规 定填写检测费用
  • 检测协议书一式三份,填写完毕后由样品送样人签名或盖章后提交

抽样单填写要点

  • 受检单位信息,制造单
  • 根据送检设备要求抽取样机数量
  • 登记抽样20个抽样基数的序列号以及抽取受检的样机序列号
  • 抽取样品编号由检测单位提供
  • 抽样单一式两份,填写完毕后由受检单位代表人签名或盖章后提交
  • 位名称必须与申请表申请单位信息一致
  • 样品信息必须与申请表设备信息一致
  • 抽样基数统一为20个,

设备照片及铭牌提交要点

  • 整体照,正面照,侧面照,背面照,内部电路板照,设备照片中接口,发射口等位置必须清晰或拍摄接口照片 照片应以完整设备拍照
  • 尺寸标识:标识产品的外观尺寸;妨碍、滑盖手机类产品,还应注明手机展开后的尺寸
  • 该型号设 备包含两个以上独立的部件,如光纤直放机(含近端机、远端机)、2.4G数字无绳(座机/子机)等设备。需有包含所有部件在内的整体照片;
  • 铭牌上必须标明的信息:设备型号名;设备序列号;申请单位;核准代码(CMIIT ID)
  • 设备型号、设备序列号必须与受检设备 及所提交的材料一致
  • 申请单位必须与所提交的材料一致
  • “CMIIT ID:” 标识的前后尽量不要有内容

样品提交要点

  • GSM移动台/CDMA移动台、CDMA2000移动台样品准备:
  • 样机6台,其中5台用于射频测试,需开射频口或者做焊线处理;1台整机用于测试RSE;
  • 电池6块,充电器两个;
  • RF线一根(如5台射频样机已焊线,则不需提供);
  • 测试文档:射频线的衰减值声明(注明每个频段);
  • (注:声明要注明申请单位和型号,申请单位盖章);
深圳市世测检测技术有限公司介绍

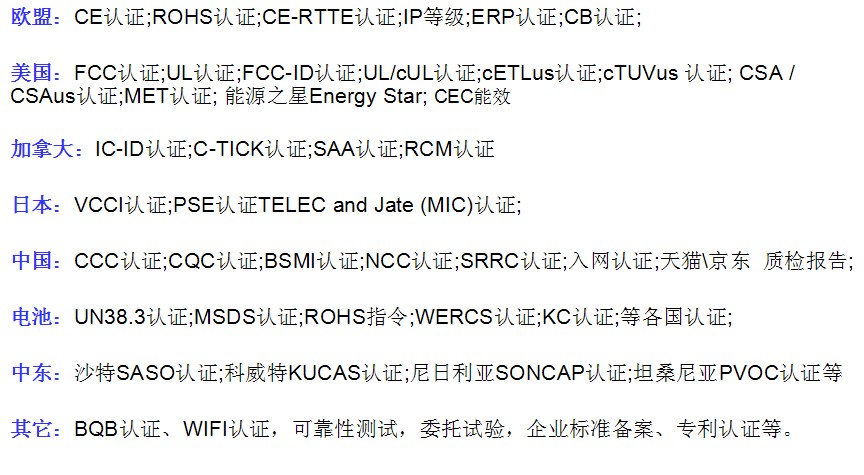

公司业务范围:
