电线受热前/后换气式老化试验机
- 用 途：
- 用于电线类、皮类、塑料类、橡胶类、布类、受热前和受热后变化特性

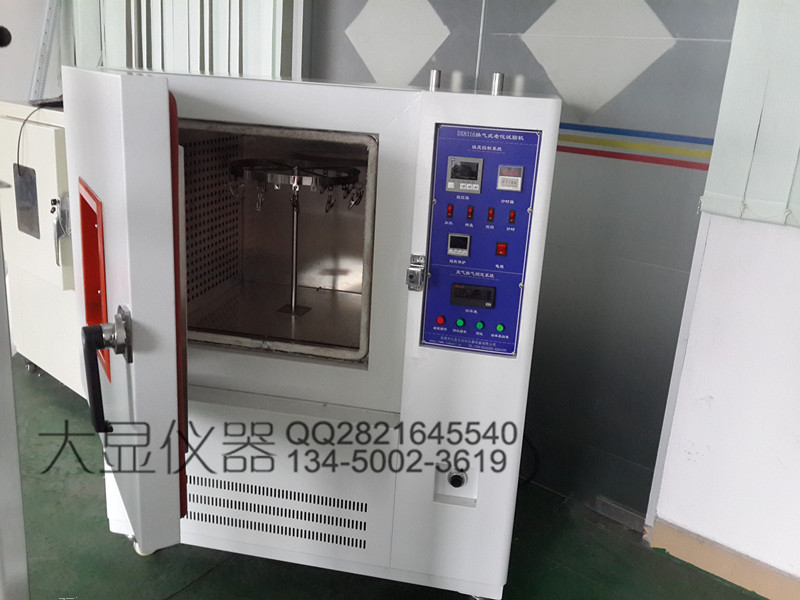

- DX8316换气式老化试验机
一、换气式老化试验机符合UL1581sect420.9、ASTM-D2436、CNS3556、CNS742、JIS7212、JISB7757、GB、VDE试验标准要求。
二、换气式老化试验机主要适用于电线类、皮类、塑料类、橡胶类、布类、受热前和受热后变化特性。针对电线类在受热时为维持箱内新鲜的空气，故特制换气量的调节。
三、此换气式老化试验机具备精密设计之空气置换调整装置及数字式电压计、电流计、瓦时计、定时器，可作为空气置换率之测定。水平式强制送风循环系统及内部两侧之气流调整版，确保试验机内部温度均匀稳定。
四、使用条件及性能：
电源：三相四线380V AC 50Hz
环境温度：5~35℃
环境湿度：≤85%R.H
电源：AC380V 三相四线制
功率：6.0KW
温度范围：常温+10℃~300℃
控制精度：±0.5℃
解析精度：0.1℃
分布误差：±2.5℃
升温时间：自常温至300℃，约40分钟。
内箱材质：SUS#304不锈钢，外箱:烤漆。
保温材质：80mm厚高密度岩棉。
加热器：螺管式加热器一套：380V 6.0KW
机器结构与材质：
内箱尺寸：50cm（长）x 40 cm（深）x 50 cm（高）
外箱尺寸：120cm（长）x 65 cm（深）x 134 cm（高）
箱体为五层结构：外层静电烤漆钢板，二层隔热高密度岩棉，
回转盘及回转马达一组。（回转盘可拆式、转速8~10rpm）
三层为耐高温电解板，四层空气换气层以及发热管层，五层为不锈钢板。
附属设备
无熔丝开关
超温保护及指示灯
各种动作之指示灯
回转盘及回转马达一组。（回转盘可拆式、转速8~10rpm）
空气换气量测定装置一套。（依JISK7212 从消耗电力来测定老化炉之空
气交换率，附数位瓦特表及数位TIMER）
1.换气量大小调整装置一套。换气量为5次~300次/小时可调，在80℃测定。
广角投射照明设备。
2.换气量大小调整装置一套。换气量为8次~250次/小时在RT~250
℃内可调。
配计时器一套：使用于老化计时以及换气量测定计时。
多层真空玻璃视窗。
试验室放物架一个。
台湾TAIK原产瓦特小时表一只。
配带锁脚轮四个。
送风循环系统：
采用多翼离心式循环风扇：送风机一台：1& 220V 200W
采用强制换气，换气量可高达300次/小时以上，在温度80℃时测定。
电路控制系统：
温度控制器采用微电脑电子式设定及数位显示（台湾产）
本系统采用PROPORTIONAL+INTERGRAL+DIFFERENTIAL+SCR之控制
（即比例、积分、微分+SCR），可提高控制元件界面使用之寿命与稳定性。
具有PID自动演算功能，无须人工设定。
采用高精度细丝感测器。
换气量之得出：采用日本JIS7212标准之公式得出
N =相当于1小时之空气交换次数。 X：换气中之消耗电量WH。
Y：无换气中之消耗电量WH。 V：老化炉内部全部容积（cm3）
D：老化炉周围空气之密度（g/cm3）T：老化炉内外之温度差。
出厂均按48小时整机运行老化试验
