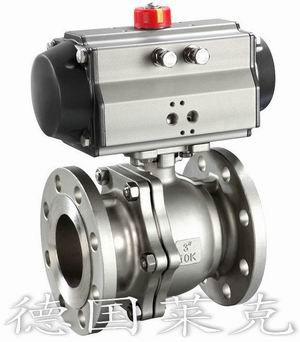

- 进口气动球阀德国莱克LIK品牌-进口气动球阀采用高精度气动执行器及精铸球阀组成。主要分为气动软密封球阀及气动硬密封球阀两大类。气动法兰球阀具有结构紧凑、体积精小、运行可靠、流阻系数低、密封性好、维修容易、安装方便、适应性强等优点。气动法兰球阀可配行程限位开关、电磁阀、减压阀及0.4-0.7MPa气源可实现开关操作，并送出二对无源触点信号指示阀门的开关。气动法兰球阀特别适合于介质是粘稠、含颗粒、纤维性质的场合。气动法兰球阀,气动软密封球阀,气动硬密封球阀广泛应用于石油、化工、教学设备、轻工、高压设备、制药、造纸等工业自动控制系统中，作远距离集中控制或就地控制。
气动法兰球阀 产品特点
（1）流体阻力小、球阀是所有阀类中流体阻力最小的一种，即使是缩径球阀，其流体阻力也相当小。
（2）止推轴承减小阀杆摩擦力矩，可使阀杆长期操作平衡灵活。
（3）阀座密封性能好，采用聚四氟乙烯等材料制成的密封圈，结构易于密封，而且球阀的阀封能力随着介质压力的增设而增大。
（4）阀杆密封可靠，由于阀杆只作旋转运动而不做升降运动，阀杆的填料密封不易破坏，且密封能力随着介质的压力增设而增大。
（5）由于聚四氟乙烯等材料具有良好的自润滑性，与球体的摩擦损失小，帮球阀的使用寿命长。
（6）下装式阀杆和阀杆头部凸阶防止阀杆喷出，如火灾造成阀杆密封破坏，凸阶与阀体间还可形成金属接触，确保阀杆密封。
进口气动法兰球阀 技术参数
公称通径DN(mm)
15
20
25
32
40
50
65
80
100
125
150
200
额定流量系数KV
21
38
72
112
170
273
384
512
940
1452
2222
3589
公称压力(MPa)
PN1.6、2.5、4.0、6.4 MPa；ANSI 150、300LB
允许压差(MPa)
≤公称压力
阀体形式
两段式铸造球阀
连接形式
法兰式、焊接式、螺纹式
阀芯形式
"O"型球形阀芯
密封填料
V型聚四氟乙烯填料、柔性石墨填料等
流量特性
近似快开型
动作范围
0～90°
泄露量Q
按GB/T4213-92，小于额定KV0.01%
可调范围
250：1
350：1
配置执行机构
可配GT、SR、ST、AT、AW等系列气动执行机构
控制方式
开关型(开关两位控制)、调节型(4～20mA控制)
进口气动法兰球阀 执行器参数
执行器型号
GT、AT、AR、AW系列单双作用气动执行器
供气压力
0.4～0.7MPa
气源接口
G1/4"、G1/8"、G3/8"、G1/2"
环境温度
-30～+70℃
作用形式
单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC)
双作用执行机构：气关式(B)--失气时阀位保持(FL)；气开式(K)-- 失气时阀位保持(FL)
可配附件
定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
进口气动法兰球阀 零件材料
零件名称
材料
阀体
WCB
304(CF8)
316(CF8M)
316L(CF3M)
球体
2Cr13+氮化处理
304
316
316L
阀杆
2Cr13
304
316
316L
阀座密封圈
PTFE(聚四氟乙烯)、PPL(对位聚苯)、金属密封(硬质合金)
填料
V型PTFE四氟填料、柔性石墨
进口气动法兰球阀 性能规范
公称通径DN(mm)
DN15-300
公称压力
PN(MPa)
1.0
1.6
2.5
4.0
6.4
试验压力
强度试验
1.5
2.4
3.75
6.0
9.60
密封试验
1.1
1.76
2.75
4.4
7.04
低压气密试验
0.5～0.7
适用介质
水、油、蒸气、硝酸类(温度≤200℃)、醋酸类(温度≤200℃)
