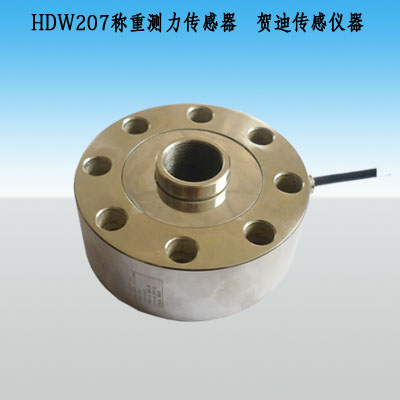

HDW207称重测力传感器产品特点及结构
采抗偏载、低高度、全密封、规格全、易安装
适用于平台秤、大型油压机、拉力试验机、汽车衡、轨道衡及料仓物位测量与控制。


主要技术参数
额定载荷(t) 1，2，3，5，10，20，30，50，60，100t
精度等级 0.05（线性+滞后+重复性）
绝缘电阻(MΩ) ≥5000(100VDC)
综合误差(%F.S) 0.05
激励电压(V) 9～12 (DC)
灵敏度(mV/V) 2.0

温度补偿范围(℃) -10 ～ +40
非线性(%F.S) 0.05
使用温度范围(℃) -35 ～ +65
滞后(%F.S) 0.05
零点温度影响(%F.S/10℃) 0.03
重复性(%F.S) 0.03
灵敏度温度影响(%F.S/10℃) 0.02
蠕变(%F.S/30min) 0.02
安全过载范围(%F.S) 150
零点输出(%F.S) ±1
极限过载范围(%F.S) 200
输入阻抗(Ω) 700±10
防护等级 IP67/IP68
输出阻抗(Ω) 700±10 电缆线 四芯屏蔽电缆 3～5m
接线方法 输入(电源) + ： 红色；输入(电源) - ： 黑色；输出(信号) + ： 绿色；输出(信号) - ：白色
