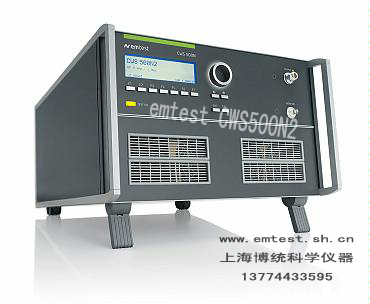

emtest低频射频传导抗扰度测试CWS 500N2
- 80W 连续波模拟器
CWS 500N2应用
CWS 500N2特点
CWS 500N2信号发生器频率范围 9kHz - 1GHz
CWS 500N2振幅调制 1Hz - 3kHz (0% - 95%)
CWS 500N2脉冲调制 1Hz - 1kHz (10% - 90%)
CWS 500N2带USB 接口
CWS 500N2通过内置功率计进行自动校准
CWS 500N2 80W 放大器频率范围 100kHz - 300MHz
CWS 500N2内置电流监测器 9kHz - 1GHz
CWS 500N2可连接最高 1GHz 的外置放大器
CWS 500N2操作软件支持 Windows Vista 和 Windows 7 操作系统
CWS 500N2应用
CWS 500N2 大电流注入 (BCI) 测试
大电流注入测试的目的，是考察受试设备对窄带电磁能量干扰的抗干扰能力。测试信号通过夹在被测线束上的电流注入钳注入，而注入钳同时又是一个电流转换器。通过改变注入信号的等级和频率，即可进行抗扰度测试。大电流注入测试方法是对复杂系统中的元器件进行测试，广泛适用于汽车、军用、航空航天等领域。
配合耦合/去耦网络和电磁钳，CWS 500N2 同样适用于 EN/IEC 61000-4-6 及相关标准要求的射频传导抗扰度测试。
CWS 500N2满足如下标准
CWS 500N2 完全满足BMW GS 95002 (2001)
CWS 500N2 完全满足DaimlerChrysler DC-10614
CWS 500N2 完全满足DaimlerChrysler DC-11224
CWS 500N2 完全满足EN 300329
CWS 500N2 完全满足EN 300340
CWS 500N2 完全满足EN 300342-1
CWS 500N2 完全满足EN 300386 V1.3.2
CWS 500N2 完全满足EN 301489-1
CWS 500N2 完全满足EN 301489-17
CWS 500N2 完全满足EN 301489-24
CWS 500N2 完全满足EN 301489-7
CWS 500N2 完全满足EN 55024
CWS 500N2 完全满足EN 61000-4-6
CWS 500N2 完全满足EN 61000-6-1
CWS 500N2 完全满足EN 61000-6-2
CWS 500N2 完全满足Fiat 9.90110
CWS 500N2 完全满足Ford ES-XW7T-1A278-AB
CWS 500N2 完全满足Ford ES-XW7T-1A278-AC
CWS 500N2 完全满足GMW 3097 (2006)
CWS 500N2 完全满足IEC 60601-1-2
CWS 500N2 完全满足IEC 61000-4-6
CWS 500N2 完全满足IEC 61326
CWS 500N2 完全满足IEC 61850-3
CWS 500N2 完全满足ISO 11452-4
CWS 500N2 完全满足MBN 10284-2
CWS 500N2 完全满足MIL STD 461 D CS 114
CWS 500N2 完全满足MIL STD 461 E CS 114
CWS 500N2 完全满足MIL STD 461 F CS 114
CWS 500N2 完全满足PSA B21 7110
CWS 500N2 完全满足Renault 36.00.808/--D
CWS 500N2 完全满足Renault 36.00.808/--G
CWS 500N2 完全满足DO 160 Section 20
CWS 500N2 完全满足VG 95373-24
CWS 500N2 优点
传导射频抗扰度测试 - 简单、快速和可靠
一台设备完成大电流注入测试 - 简单、快速、可靠
CWS 500N2 是全世界第一台针对由窄频带辐射产生的电磁能量进行射频传导抗扰度测试的超小型一体化测试方案。除注入钳和监测钳之外，CWS 500N2 还集成了控制器、信号发生器、放大器、定向耦合器以及射频功率测量装置。内置的射频开关可以与任何外置放大器相连接并配合使用，从而使系统的测试能力得到拓展。
CWS 500N2 不仅是一台超小型一体化测试设备，而且还可以为您提供多种灵活的测试方案，它既可在实验室中使用，也适用于任何测试环境。此外，使用 CWS 500N2 进行测试设置也非常简单，只需连接注入钳和监测钳即可。即便使用者并非测试专家，也能进行可靠而高效的测试。
CWS 500N2 还包含一款功能强大的软件工具 icd.control，无论是控制测试程序还是生成测试报告，各种操作都能通过这款软件轻松完成
CWS 500N2操作简单
CWS 500N2前面板的菜单和功能键能让用户快捷准确的编辑测试路径。CWS 500N2指针能够快速控制程序路径中的所有测试参数，从而保证测试的可靠性。
返回 软件
icd.control软件 - 使 CWS 500N2 成为一套完整的射频测试系统
通过强大的控制软件icd.control，可以对 CWS 500N2进行远程控制和文本管理，将其拓展成为一整套射频测试系统。通过标准测试程序库，测试工作将变得无比轻松。使用者可以在选定的频率范围内、在所需的任何测试等级上进行校准，分辨率的精确度能够达到0.1%，或能够实现的最小步宽。
icd.control 软件最出色的地方，在于它能够控制多达四种不同的测量设备。这些测量设备可用于通过任何获取的数据来控制整个测试程序。被测设备检控器的使用也变得前所未有的简单。
即使是最为复杂的测试程序，也能够基于向量自定义测试点轻松地进行预编程。
icd.control 软件支持 Windows-Vista 操作系统。
返回 其他型号
DC 至 1GHz 连续波模拟器
连续波模拟已经有九十年的历史了。 CWS 500N 家族不仅能覆盖基于 IEC 61000-4-6 标准的工业测试应用所需的大部分频率范围，而且 EM TEST 还能提供针对低频率范围或大电流注入的特殊测试方案，以及针对汽车、航空和军用领域的 TEM 小室和微波的测试方案。
CWS 500N4 能够满足 IEC 61000-4-16 标准对于在电源线、控制、信号和交流端口应用共模干扰的电气、电子设备进行低频测试应用的要求。
CWS 500N2附件
耦合/去耦网络与钳具
针对不同的测试线路，我们提供各种不同的耦合/去耦网络。如果没有适合的耦合/去耦网络，我们建议您使用电磁钳。如果仍然不能满足需求，可以使用电流注入钳。此外，我们还提供针对每一种耦合/去耦网络或钳具的校准适配器或固定装置。
