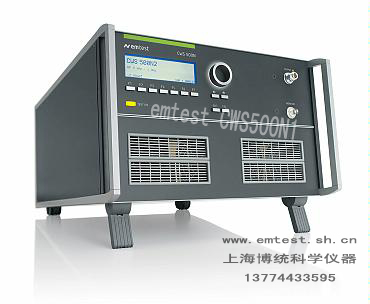

emtest低频射频传导抗扰度测试CWS 500N1
- 80W 连续波模拟器
CWS 500N1应用
CWS 500N1特点
CWS 500N1信号发生器频率范围 9kHz - 1GHz
CWS 500N1振幅调制 1Hz - 3kHz (0% - 95%)
CWS 500N1脉冲调制 1Hz - 1kHz (10% - 90%)
CWS 500N1带USB 接口
CWS 500N1通过内置功率计进行自动校准
CWS 500N1 80W 放大器频率范围 100kHz - 300MHz
CWS 500N1内置电流监测器 9kHz - 1GHz
CWS 500N1可连接最高 1GHz 的外置放大器
CWS 500N1操作软件支持 Windows Vista 和 Windows 7 操作系统
CWS 500N1应用
CWS 500N1 一机多能的射频传导抗扰度测试方案
CWS 500N1 是符合 IEC 61000-4-6 及相关标准的超小型一体化射频传导抗扰度测试设备。它具备多种调制模式，可产生 1kHz 80% 振幅调制信号、用于医疗设备测试的 2 Hz 80% 振幅调制信号和用于安防设备(如火警报警器)测试的 1 Hz 50% 占空比脉冲调制信号。
CWS 500N1 配备了 1 GHz 电流监测器，通过外置放大器可应用于高达 1 GHz 的测试。
EM TEST 还提供全系列的耦合/去耦网络、电磁钳、电流注入钳及相关校准附件。
CWS 500N1 操作简便，通过前面板菜单即可执行全部等级测试，同时还能储存最多 5 组测试结果。
CWS 500N1满足如下标准
CWS 500N1 完全满足BMW GS 95002 (2001)
CWS 500N1 完全满足DaimlerChrysler DC-10614
CWS 500N1 完全满足DaimlerChrysler DC-11224
CWS 500N1 完全满足EN 300329
CWS 500N1 完全满足EN 300340
CWS 500N1 完全满足EN 300342-1
CWS 500N1 完全满足EN 300386 V1.3.2
CWS 500N1 完全满足EN 301489-1
CWS 500N1 完全满足EN 301489-17
CWS 500N1 完全满足EN 301489-24
CWS 500N1 完全满足EN 301489-7
CWS 500N1 完全满足EN 55024
CWS 500N1 完全满足EN 61000-4-6
CWS 500N1 完全满足EN 61000-6-1
CWS 500N1 完全满足EN 61000-6-2
CWS 500N1 完全满足Fiat 9.90110
CWS 500N1 完全满足Ford ES-XW7T-1A278-AB
CWS 500N1 完全满足Ford ES-XW7T-1A278-AC
CWS 500N1 完全满足GMW 3097 (2006)
CWS 500N1 完全满足IEC 60601-1-2
CWS 500N1 完全满足IEC 61000-4-6
CWS 500N1 完全满足IEC 61326
CWS 500N1 完全满足IEC 61850-3
CWS 500N1 完全满足ISO 11452-4
CWS 500N1 完全满足MBN 10284-2
CWS 500N1 完全满足MIL STD 461 D CS 114
CWS 500N1 完全满足MIL STD 461 E CS 114
CWS 500N1 完全满足MIL STD 461 F CS 114
CWS 500N1 完全满足PSA B21 7110
CWS 500N1 完全满足Renault 36.00.808/--D
CWS 500N1 完全满足Renault 36.00.808/--G
CWS 500N1 完全满足DO 160 Section 20
CWS 500N1 完全满足VG 95373-24
CWS 500N1 优点
传导射频抗扰度测试 - 简单、快速和可靠
CWS 500N1 集五种单项测试设备于一体，不仅令测试设置变得简单迅速，而且能够节省空间、可靠性更强、令使用者更加有效地复现测试结果。CWS 500N1 具备最佳成本-效益比，校准和测试等级的设置变得前所未有的简单--在被测设备端口连接校准适配器，将其与 150ohm-to-50ohm 匹配电阻相连，并将其输出端与校准输入端连接。启动校准程序，一分钟之内便可完成
内置功率放大器的频率范围可达300MHz，并可通过连接外部功率放大器将频率范围提升到1GHz
CWS 500N1 具备强大的高性能A级放大器，通过各种耦合/去耦设备（耦合/去耦网络、电磁钳、电流注入钳）测试电压最高能够达到30V。
通过电流检控器，可以控制电流注入钳的注入电流信号。
通过预编程的标准测试程序，能够实现EM TEST 特有的快速启动测试程序，使得 CWS 500N1能够完全脱离软件进行操作。 ICD 软件将 CWS 500N1拓展为一套完整的射频测试系统，例如，通过内置电压表（可选）提高校准性能（自定义电压等级或频率范围）。
CWS 500N1操作
CWS 500N1操作简单
CWS 500N1前面板的菜单和功能键能让用户快捷准确的编辑测试路径。CWS 500N1指针能够快速控制程序路径中的所有测试参数，从而保证测试的可靠性。
返回 软件
icd.control软件 - 使 CWS 500N1 成为一套完整的射频测试系统
通过强大的控制软件icd.control，可以对 CWS 500N1进行远程控制和文本管理，将其拓展成为一整套射频测试系统。通过标准测试程序库，测试工作将变得无比轻松。使用者可以在选定的频率范围内、在所需的任何测试等级上进行校准，分辨率的精确度能够达到0.1%，或能够实现的最小步宽。
icd.control 软件最出色的地方，在于它能够控制多达四种不同的测量设备。这些测量设备可用于通过任何获取的数据来控制整个测试程序。被测设备检控器的使用也变得前所未有的简单。
即使是最为复杂的测试程序，也能够基于向量自定义测试点轻松地进行预编程。
icd.control 软件支持 Windows-Vista 操作系统。
返回 其他型号
DC 至 1GHz 连续波模拟器
连续波模拟已经有九十年的历史了。 CWS 500N 家族不仅能覆盖基于 IEC 61000-4-6 标准的工业测试应用所需的大部分频率范围，而且 EM TEST 还能提供针对低频率范围或大电流注入的特殊测试方案，以及针对汽车、航空和军用领域的 TEM 小室和微波的测试方案。
CWS 500N4 能够满足 IEC 61000-4-16 标准对于在电源线、控制、信号和交流端口应用共模干扰的电气、电子设备进行低频测试应用的要求。
CWS 500N1附件
耦合/去耦网络与钳具
针对不同的测试线路，我们提供各种不同的耦合/去耦网络。如果没有适合的耦合/去耦网络，我们建议您使用电磁钳。如果仍然不能满足需求，可以使用电流注入钳。此外，我们还提供针对每一种耦合/去耦网络或钳具的校准适配器或固定装置。
