叠式饱和器

  • 这真不是您需要的产品?
  • 品  牌:
  • 沧州路仪
  • 主要规格:
  • 标准
  • 用  途:
  • 适于将砂土及较易透水的粘性土制备成饱和土的一种常规仪器。
    • 叠式饱和器、叠式饱合器(沧州路仪)
      叠式饱和器、叠式饱合器是河北路仪公路仪器有限公司自行研发的新一代试验仪器。技术咨询:13703330687/0317-4608382。适于将砂土及较易透水的粘性土制备成饱和土的一种常规仪器。
      符合《土工试验方法标准》(GB/T50123-1999)及《公路土工试验规程》(JTJ051-93)标准。

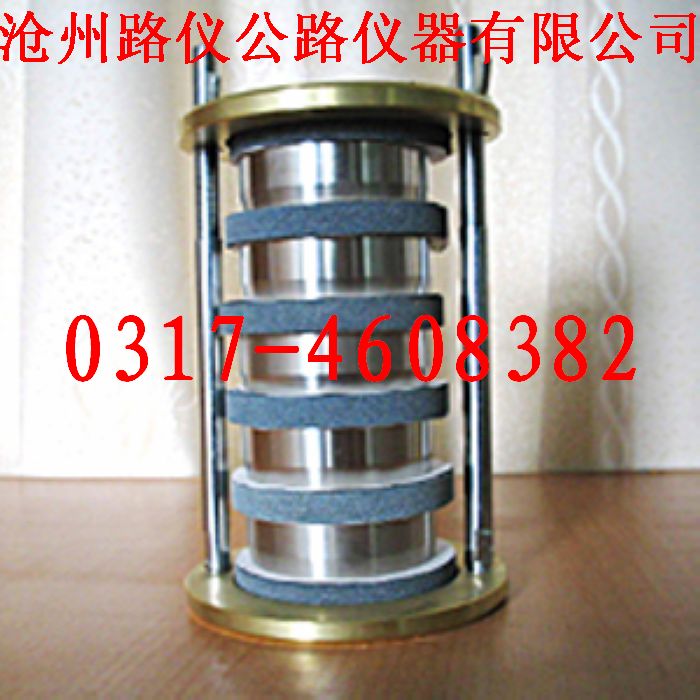

      叠式饱和器结构:仪器由顶板、底板、立柱、环刀、透水石等零件组成。环刀尺寸:φ61.8x20。透水石尺寸:φ76x10
      使用方法:将试样放入环刀内填满。上下两面刮平,并贴上滤纸,放在两块透水石中间,将五个(根据需要可少于五个)试样叠放,用蝶型螺母将透水石、环刀夹紧。
      装好试样的饱和器放入水箱中,注清水入箱,水面不宜将试样淹没,使土中气体可排出。关上箱盖,防止水份蒸发,借土的毛细管作用,使试样饱和,一般约需三天。
      取出试样后,称重,计算视其是否达到饱和,如果饱和度小于95%时,可延长浸水。

       叠式饱和器(叠式饱和器)试样制备和饱和实验名称 :试样制备
        1.1.1 本试验方法适用于颗粒粒径小于 60mm 的原状土和扰动土。
        1.1.2 根据力学性质试验项目要求,原状土样同一组试样间密度的允许差值为0.03g/cm3; 扰动土样同一组试样的密度与要求的密度之差不得大于± 0.O1g/cm3 ,
      一组试样的含水率与要求的含水率之差不得大于士 1 %。(叠式饱和器)
        1.1.3 试样制备所需的主要仪器设备,应符合下列规定:
        叠式饱和器  1 细筛:孔径 0.5mm 、2mm
          2 洗筛: 孔径 0.075mm
          3 台秤和天平:称量 lOkg ,最小分度值 5g ;称量 5000g ,最小分度值 1g ;称量1000g ,最小分度值 0.5g ;称量 500g ,最小分度值 0.lg ;称量 200g ,
      最小分度值 0.01g。
          4 环刀:不锈钢材料制成,内径 61.8mm 和 79.8mm ,高20mm ; 内径 61.8mm ,高 40mm。
          5 击样器:如图 1.1.3-1 所示。
          6 压样器:如图 1.1.3-2 所示。
          7 抽气设备:应附真空表和真空缸。(叠式饱和器)
          8 其他:包括切土刀、钢丝锯、碎土工具、烘箱、保湿缸、喷水设备等。
      实验步骤
        叠式饱和器(1) 原状土试样制备,应按下列步骤进行:
          1 将土样筒按标明的上下方向放置,剥去蜡封和胶带,开启土样筒取出土样。检查土样结构,当确定土样已受扰动或取土质量不符合规定时,不应制备力学性质试验的试样。
          图 1.1.1-1击样器
          定位环; 2 导杆; 3 击锤; 4 击样简;5 环刀;6 底座; 7 一试样
         叠式饱和器 2 根据试验要求用环刀切取试样时,应在环刀内壁涂一薄层凡士林,刃口向下放在土样上,将环刀垂直下压,并用切土刀沿环刀外侧切削土样,边压边削至土样高出环刀,
      根据试样的软硬采用钢丝锯或切土刀整平环刀两端土样,擦净环刀外壁,称环刀和土的总质量。河北路仪公路仪器有限公司技术电话:13703330687
          叠式饱和器3 从余土中取代表性试样测定含水率。比重、颗粒分析、界限含水率等项试验的取样,应按本标准第115条2款步骤的规定进行。
          4 切削试样时,应对土样的层次、气味、颜色、夹杂物,裂缝和均匀性进行描述,对低塑性和高灵敏度的软土,制样时不得扰动。(叠式饱和器)
        (2) 扰动土试样的备样,应按下列步骤进行:
          1 将土样从土样筒或包装袋中取出,对土样的颜色、气昧、夹杂物和土类及均匀程度进行描述,并将土样切成碎块,拌和均匀,取代表性土样测定含水率。
          2 对均质和含有机质的土样,宜采用天然含水率状态下代表性土样,供颗粒分析、界限含水率试验。对非均质土应根据试验项目取足够数量的土样,置于通风处凉干至可碾散为止。
      对砂土和进行比重试验的土样宜在 105 ~ 110 ℃ 温度下烘干,对有机质含量超过 5 %的土、含石膏和硫酸盐的土,应在 65 ~ 70 ℃ 温度下烘干。
          叠式饱和器3 将风干或烘干的土样放在橡皮板上用木碾碾散,对不含砂和砾的土样,可用碎土器碾散 ( 碎土器不得将土粒破碎 )。(叠式饱和器)
          4 对分散后的粗粒土和细粒土,应按本标准表 B.0.1的要求过筛。对含细粒土的砾质土,应先用水浸泡并充分搅拌,使粗细颗粒分离后按不同试验项目的要求进行过筛。
        (3) 扰动土试样的制样,应按下列步骤进行:
          1 试样的数量视试验项目而定,应有备用试样 1 ~ 2 个。
          2 将碾散的风干土样通过孔径 2mm 或 5mm 的筛,取筛下足够试验用的土样,充分拌匀,测定风干含水率,装入保湿缸或塑料袋内备用。(叠式饱和器)
          3 根据试验所需的土量与含水率,制备试样所需的加水量应按下式计算:

          叠式饱和器  式中 mw —— 制备试样所需要的加水量 (g);
                 m0 —— 湿土 ( 或风干土 ) 质量 (g) ;
                 w0 —— 湿土 ( 或风干土 ) 含水率 ( % );
                 wl —— 制样要求的含水率 ( % ) 。
          4 称取过筛的风干土样平铺于搪瓷盘内,将水均匀喷洒于土样上,充分拌匀后装入盛土容器内盖紧,润湿一昼夜,砂土的润湿时间可酌减。
          5 测定润湿土样不同位置处的含水率,不应少于两点.含水率差值应符合本标准第 1.1. 2 条的规定。
          6 根据环刀窖积及所需的干密度,制样所需的湿土量应按下式计算
            河北路仪公路仪器有限公司技术电话:13703330687
            式中  —— 试样的干密度 (g/cm3) ;
                  V —— 试样体积 ( 环刀容积 )(cm3) 。
      叠式饱和器  (4) 扰动土制样可采用击样法和压样法。
          1) 击样法:将根据环刀容积和要求干密度所需质量的湿土倒入装有环刀的击样器内,击实到所需密度。
          2) 压样法:将根据环刀容积和要求干密度所需质量的湿土倒入装有环刀的压样器内,以静压力通过活塞将土样压紧到所需密度。
          8 取出带有试样的环刀,称环刀和试样总质量,对不需要饱和,且不立即进行试验的试样,应存放在保湿器内备用
      实验名称:试样饱和 (叠式饱和器)
        1.2.1 试样饱和宜根据土样的透水性能,分别采用下列方法:
          1 粗粒土采用浸水饱和法。
          2 渗透系数大于10-4 cm/s 的细粒土,采用毛细管饱和法;渗透系数小于、等于10-4cm/s 的细粒土,采用抽气饱和法。
      叠式饱和器实验步骤 :
        1.2.2 毛细管饱和法,应按下列步骤进行:
          1 选用框式饱和器 ( 图 1.2.4—1b) ,试样上、下面放滤纸和透水板,装入饱和器内,并旋紧螺母。(叠式饱和器)
          2 将装好的饱和器放入水箱内,注入清水,水面不宜将试样淹没,关箱盖,浸水时间不得少于两昼夜,使试样充分饱和。
          3 取出饱和器,松开螺母, 取出环刀,擦干外壁,称环刀和试祥的总质量,并计算试样的饱和度。当饱和度低于 95 %时, 应继续饱和。
        1.2.3 试样的饱和度应按下式计算
                    河北路仪公路仪器有限公司技术电话:13703330687
                或
            式中 Sr —— 试样的饱和度 ( % )
                —— 试样饱和后的含水率 ( % )
                —— 试样饱和后的密度 (g/cm3)
                 —— 土粒比重
                  e —— 试样的孔隙比
      叠式饱和器  1.2.4 抽气饱和法,应按下列步骤进行:(叠式饱和器)
          1 选用叠式或框式饱和器 ( 图 1.2.4—1) 和真空饱和装置 ( 图 1.2.4—2) 。在叠式饱和器下夹板的正中,依次放置透水板、滤纸、带试样的环刀、滤纸、透水板,
      如此顺序重复,由下向上重叠到拉杆高度,将饱和器上夹板盖好后,拧紧拉杆上端的螺母,将各个环刀在上、下夹板间夹紧。
          2 将装有试样的饱和器放入真空缸内,真空缸和盖之间涂一薄层凡士林,盖紧。将真空缸与抽气机接通,启动抽气机,当真空压力表读数接近当地一个大气压力值时
      ( 抽气时间不少于 1h) ,微开管夹,使清水徐徐注入真空缸,在注水过程中,真空压力表读数宜保持不变。(叠式饱和器)
          3 待水淹没饱和器后停止抽气。开管夹使空气进入真空缸,静止一段时间,细粒土宜为 10h ,使试样充分饱和。
          4 打开真空缸,从饱和器内取出带环刀的试样,称环刀和试样总质量,并按本标准 ( 1.2.3 ) 计算饱和度。当饱和度低于 95 %时,应继续抽气饱和。
      叠式饱和器1 试样制备和饱和 河北路仪公路仪器有限公司技术电话:13703330687河北路仪公路仪器有限公司技术电话:13703330687
      实验名称 :试样制备 (叠式饱和器)
        1.1.1 本试验方法适用于颗粒粒径小于 60mm 的原状土和扰动土。
        1.1.2 根据力学性质试验项目要求,原状土样同一组试样间密度的允许差值为0.03g/cm3; 扰动土样同一组试样的密度与要求的密度之差不得大于± 0.O1g/cm3 ,
      一组试样的含水率与要求的含水率之差不得大于士 1 %。
        叠式饱和器1.1.3 试样制备所需的主要仪器设备,应符合下列规定:
          1 细筛:孔径 0.5mm 、2mm
          2 洗筛: 孔径 0.075mm
          3 台秤和天平:称量 lOkg ,最小分度值 5g ;称量 5000g ,最小分度值 1g ;称量1000g ,最小分度值 0.5g ;称量 500g ,最小分度值 0.lg ;称量 200g ,
      最小分度值 0.01g。
          4 环刀:不锈钢材料制成,内径 61.8mm 和 79.8mm ,高20mm ; 内径 61.8mm ,高 40mm。
          5 击样器:如图 1.1.3-1 所示。
          6 压样器:如图 1.1.3-2 所示。
          7 抽气设备:应附真空表和真空缸。
          8 其他:包括切土刀、钢丝锯、碎土工具、烘箱、保湿缸、喷水设备等。
      叠式饱和器实验步骤(叠式饱和器)
        (1) 原状土试样制备,应按下列步骤进行:
          1 将土样筒按标明的上下方向放置,剥去蜡封和胶带,开启土样筒取出土样。检查土样结构,当确定土样已受扰动或取土质量不符合规定时,不应制备力学性质试验的试样。
          图 1.1.1-1击样器
          定位环; 2 导杆; 3 击锤; 4 击样简;5 环刀;6 底座; 7 一试样
        叠式饱和器  2 根据试验要求用环刀切取试样时,应在环刀内壁涂一薄层凡士林,刃口向下放在土样上,将环刀垂直下压,并用切土刀沿环刀外侧切削土样,边压边削至土样高出环刀,
      根据试样的软硬采用钢丝锯或切土刀整平环刀两端土样,擦净环刀外壁,称环刀和土的总质量。河北路仪公路仪器有限公司技术电话:13703330687
          3 从余土中取代表性试样测定含水率。比重、颗粒分析、界限含水率等项试验的取样,应按本标准第115条2款步骤的规定进行。(叠式饱和器)
          4 切削试样时,应对土样的层次、气味、颜色、夹杂物,裂缝和均匀性进行描述,对低塑性和高灵敏度的软土,制样时不得扰动。
        (2) 扰动土试样的备样,应按下列步骤进行:
          1 将土样从土样筒或包装袋中取出,对土样的颜色、气昧、夹杂物和土类及均匀程度进行描述,并将土样切成碎块,拌和均匀,取代表性土样测定含水率。
          2 对均质和含有机质的土样,宜采用天然含水率状态下代表性土样,供颗粒分析、界限含水率试验。对非均质土应根据试验项目取足够数量的土样,置于通风处凉干至可碾散为止。
      对砂土和进行比重试验的土样宜在 105 ~ 110 ℃ 温度下烘干,对有机质含量超过 5 %的土、含石膏和硫酸盐的土,应在 65 ~ 70 ℃ 温度下烘干。
          3 将风干或烘干的土样放在橡皮板上用木碾碾散,对不含砂和砾的土样,可用碎土器碾散 ( 碎土器不得将土粒破碎 )。(叠式饱和器)
          4 对分散后的粗粒土和细粒土,应按本标准表 B.0.1的要求过筛。对含细粒土的砾质土,应先用水浸泡并充分搅拌,使粗细颗粒分离后按不同试验项目的要求进行过筛。
       叠式饱和器 (3) 扰动土试样的制样,应按下列步骤进行:河北路仪公路仪器有限公司技术电话:13703330687(叠式饱和器)
          1 试样的数量视试验项目而定,应有备用试样 1 ~ 2 个。
          2 将碾散的风干土样通过孔径 2mm 或 5mm 的筛,取筛下足够试验用的土样,充分拌匀,测定风干含水率,装入保湿缸或塑料袋内备用。
          3 根据试验所需的土量与含水率,制备试样所需的加水量应按下式计算:

            式中 mw —— 制备试样所需要的加水量 (g);
                 m0 —— 湿土 ( 或风干土 ) 质量 (g) ;
                 w0 —— 湿土 ( 或风干土 ) 含水率 ( % );
                 wl —— 制样要求的含水率 ( % ) 。
          叠式饱和器4 称取过筛的风干土样平铺于搪瓷盘内,将水均匀喷洒于土样上,充分拌匀后装入盛土容器内盖紧,润湿一昼夜,砂土的润湿时间可酌减。
          5 测定润湿土样不同位置处的含水率,不应少于两点.含水率差值应符合本标准第 1.1. 2 条的规定。
          6 根据环刀窖积及所需的干密度,制样所需的湿土量应按下式计算

            式中  —— 试样的干密度 (g/cm3) ;
                  V —— 试样体积 ( 环刀容积 )(cm3) 。
        (4) 扰动土制样可采用击样法和压样法。
          1) 击样法:将根据环刀容积和要求干密度所需质量的湿土倒入装有环刀的击样器内,击实到所需密度。
          2) 压样法:将根据环刀容积和要求干密度所需质量的湿土倒入装有环刀的压样器内,以静压力通过活塞将土样压紧到所需密度。
          8 取出带有试样的环刀,称环刀和试样总质量,对不需要饱和,且不立即进行试验的试样,应存放在保湿器内备用
      实验名称:试样饱和 (叠式饱和器)
        1.2.1 试样饱和宜根据土样的透水性能,分别采用下列方法:
          1 粗粒土采用浸水饱和法。
        叠式饱和器  2 渗透系数大于10-4 cm/s 的细粒土,采用毛细管饱和法;渗透系数小于、等于10-4cm/s 的细粒土,采用抽气饱和法。
      实验步骤 :
        1.2.2 毛细管饱和法,应按下列步骤进行:
          1 选用框式饱和器 ( 图 1.2.4—1b) ,试样上、下面放滤纸和透水板,装入饱和器内,并旋紧螺母。
          2 将装好的饱和器放入水箱内,注入清水,水面不宜将试样淹没,关箱盖,浸水时间不得少于两昼夜,使试样充分饱和。
          3 取出饱和器,松开螺母, 取出环刀,擦干外壁,称环刀和试祥的总质量,并计算试样的饱和度。当饱和度低于 95 %时, 应继续饱和。
        1.2.3 试样的饱和度应按下式计算(叠式饱和器)

                或
         叠式饱和器   式中 Sr —— 试样的饱和度 ( % )
                —— 试样饱和后的含水率 ( % )
                —— 试样饱和后的密度 (g/cm3)
                 —— 土粒比重
                  e —— 试样的孔隙比
        1.2.4 抽气饱和法,应按下列步骤进行:(叠式饱和器)
          1 选用叠式或框式饱和器 ( 图 1.2.4—1) 和真空饱和装置 ( 图 1.2.4—2) 。在叠式饱和器下夹板的正中,依次放置透水板、滤纸、带试样的环刀、滤纸、透水板,
      如此顺序重复,由下向上重叠到拉杆高度,将饱和器上夹板盖好后,拧紧拉杆上端的螺母,将各个环刀在上、下夹板间夹紧。河北路仪公路仪器有限公司技术电话:13703330687
          2 将装有试样的饱和器放入真空缸内,真空缸和盖之间涂一薄层凡士林,盖紧。将真空缸与抽气机接通,启动抽气机,当真空压力表读数接近当地一个大气压力值时
      ( 抽气时间不少于 1h) ,微开管夹,使清水徐徐注入真空缸,在注水过程中,真空压力表读数宜保持不变。(叠式饱和器)
          3 待水淹没饱和器后停止抽气。开管夹使空气进入真空缸,静止一段时间,细粒土宜为 10h ,使试样充分饱和。(叠式饱和器)
          4 打开真空缸,从饱和器内取出带环刀的试样,称环刀和试样总质量,并按本标准 ( 1.2.3 ) 计算饱和度。当饱和度低于 95 %时,应继续抽气饱和。叠式饱和器、叠式饱合器
      (叠式饱和器)(叠式饱和器)(叠式饱和器)(叠式饱和器)
