路面平整度仪

  • 这真不是您需要的产品?
  • 品  牌:
  • 沧州路仪
  • 主要规格:
  • 标准
  • 用  途:
  • 本仪器是集自动计算,显示,打印全方位多功能于一体的公路平整度检测仪器,特别适用于高等级公路、机场跑道的竣工验收、
    • LXBP-5型路面平整度仪(河北路仪)
      河北路仪电话03174608382传真03174608387手机:13703330687Q:1379916211网址http://www.010yq.com
      邮箱:yiqi0687@163.com
      本仪器是集自动计算,显示,打印全方位多功能于一体的公路平整度检测仪器,特别适用于高等级公路、机场跑道的竣工验收、在国际《沥青路面施工及验收规范》 (GBJ02-86和交通部《养护术规范》(GBJ073-85)重点列出了此仪器为标准测量仪器。
      LXBP-5型路面平整度仪主要技术参数;
      检测功能:可自动测定、计算、打印、均方差值、测试日期及被测路段编号;被测路段单向累积值H;断面曲线与基准线间的图形面积值S;长度值L;测试速度V等。
      牵引方式及速度;可人力或机动车,速度不超过12Km/h;
      电源:胶体免维修电池,9V7.2AH;
      外形尺寸:4061×800×600、伸长:4016mm  缩短:2450mm;
      仪器重量:全机重量235kg、电子仪器箱3kg;同时供应建筑仪器、公路仪器、试验仪器、无损检测、力学设备、各种试模、各种筛具
      LXBP-5型路面平整度仪主要技术参数:
      最小转弯直径:φ5m
      检测速度:≤12Km/h
      非检测情况不牵引速度:<25Km/h
      工作环境温度:-10℃-40℃
      电源:镉镍碱性蓄电池

      LXBP-5型路面平整度仪同时供应试验仪器、无损检测、力学设备、各种试模、各种筛具,混凝土试验仪器   水泥试验仪器 无损
      检测仪器 公路土工试验仪器 沥青试验仪器 压力机、拉力机 水泥、混凝土试模类  天平类  其它检测仪

      河北路仪电话03174608382传真03174608387手机:13703330687Q:1379916211网址http://www.010yq.com
      邮箱:yiqi0687@163.com
      一、价格公道、品质最好、客户第一
      二、专业的试验仪器供应商,公司自产自销,真正做到,把利润让给客户。
      三、经国家认证体系认证的售后服务体系,让您真正做到无忧无虑

      LXBP-5型路面平整度仪公路连续式八轮平整度仪/八轮路面平整度仪/路面八轮平整度测定仪/八轮平整度测定仪是是沧州路仪试验仪器制造有限公司自行研发的新一代国内最先进的现代化路面测量仪器,具有连续测量,自动运算,显示并打印路面平整度均方差的功能。

      LXBP-5型路面平整度仪因此本仪器和现行的三米直尺测量及其它同类测量仪器比较,不仅具有测量精度高,提高了工作效率和经济效益。本仪器不仅适用于公路、城市道路、机场跑道、广场及市政工程等路面的施工检查、竣工验收道路和养护,同时也可为教学,设计及科研单位提供可靠的分析资料。在国标《沥青路面施工及验收规范》(BGJ02-86)交通部《养护技术规范》(JTJ073-85)重列出此仪器为标准测量仪器。同时国家技术监督局批准该仪器为国家标准仪器。编号为(GB11816-89)。

      LXBP-5型路面平整度仪主要技术参数:

      1、可自动测定、运算、打印均方差值,取样间距0.05m及0.1m两种,取样误差<0.04mm,同一条件重复测试,其统计偏差小于0.2mm。

      2、可自动打印测试日期、年、月、日及被测路段编号道路号、里程桩号,取样,超差每打印一次,小结序号自动加1或减1。选择菜单下功能1Para。R106-K0200-M500-F1-N02-X0道路号,里程号,超始桩号,路幅kgn,极限超差值,采样间隔(5cm*2cm-10cm),桩号递增或递减设定。采样间隔N01表示每5cm采一次样,N02表示每10cm采一样。在测量过程中如桩号是递增则设定为X0,如桩号是递减则设定为X1。路幅号由人工设定,设置范围每0-9幅路。

      3、自动运算并打印被测量路段的单向累计值H(单位:mm)

      4、自动运算并打印基准线间的图形面积S(单位:mm)

      5、自动检测运算并打印被测路段长度值(单位:平方厘米)

      6、自动运算并打印正负超差数(K+,K-),超差标准可根据路面等级要求自行选定,在1-15(mm)

      7、可自动运算并打印测试速度值V(单位:km/h)

      8、最小转变半径5m,检测速度宜为10km/h,最大测速不超过15km/h。非检测牵引速度(25km/h)

      9、环境温度:-10℃~+60℃;

      10、电源及功耗:胶体免维修电池,充满电后可连续使用20小时(关掉背景光可延长使用时间,使用之前,应充满电十个小时左右)。

      11、外形尺寸(长×宽×高)4061×8080×600mm,伸长4061mm,缩短:2405mm

      LXBP-5型路面平整度仪 LXBL-1型路面平整度测定仪试验规程

       LXBL-1型路面平整度测定仪/八轮连续式路面平整度仪是沧州路仪试验仪器制造有限公司自行研发的新一代检测仪器,符合交通部颁发的《公路路基路面现场测试规程JTJJ059-95》。在电子技术方面,采用了国内外最先进的微机处理和大规模集成电路技术,提高了整机的集成度,增加了主机内存(多达512K),可连续测919公里并可存下全部数据,减少了原仪器中许多不必要的接插件从而增加了系统工作的可靠性,使整机系统的各项性能更稳定。仪器自动计算距离,每测1000个点自动保存为一个记录,同时计算结果并显示,采样间距0.05米、0.1米可选(通常取0.1米)。


       LXBP-5型路面平整度仪路面平整度测定仪/八轮连续式路面平整度仪
          1.试验目的与适用范围
          用于测定路表面的平整度,评定路面的施工质量和使用质量,但不适用于在己有较多坑
          槽、破损严重的路面上测定。
          2.仪器设备
       LXBP-5型路面平整度仪   (1) 路面平整度测定仪/八轮连续式路面平整度仪:

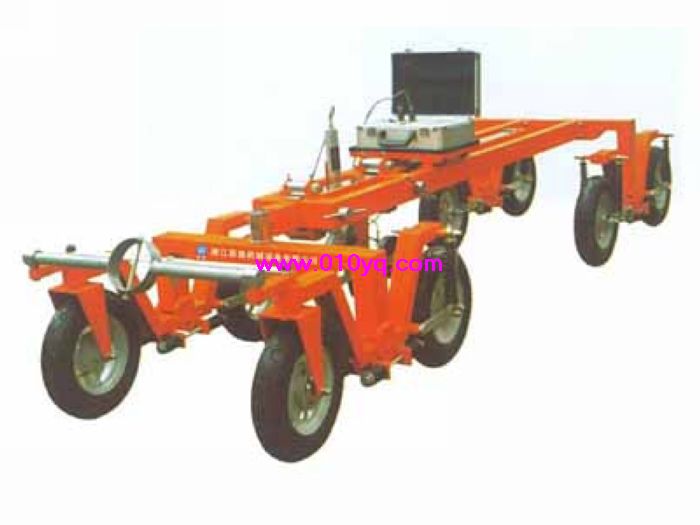

          除特殊情况外,连续式平整度仪的标准长度为3m,其质量应符合仪器标准的要求。中间为一个3m长的机架,机架可缩短或折叠,前后各有4个行走轮,前后两组轮的轴间距离为3m。机架中间有一个能起落的测定轮。机架上装有蓄电源及可拆卸的检测箱,检测箱可采用显示。记录、打印或绘图等方式输出测试结果。测定轮上装有位移传感器,自动采集位移数据时,测定间距为10cm,每一计算区间的长度为1oom,ioom输出一次结果。当为人工检测,无自动采集数据及计算功能时,应能记录测试曲线。机架头装有一牵引钩及手拉柄,可用人力或汽车牵引。
          (2)牵引车:小面包车或其他小型牵引汽车。
          (3)皮尺或测绳。
          3, 路面平整度测定仪/八轮连续式路面平整度仪试验要点
          (1)选择测试路段路面测试地点,同3m直尺法。
          (2)将连续式平整度测定仪置于测试路段路面起点上。
          (3)在牵引汽车的后部,将平整度的挂钩挂上后,放下测定轮,启动检测器及记录仪,随即启动汽车,沿道路纵向行驶、横向位置保拧稳定,并检查平整度检测仪表上测定数字显示、打印、记录的情况。如检测设备中某项仪表发生故障,即停车检测,牵引平整度仪的速度应均匀,速度宜为5km/h,最大不得超过12km/h。
          在测试路段较短时,亦可用人力拖拉平整度仪测定路面的平整度。但拖拉时应保持匀速前进。
          4. 路面平整度测定仪/八轮连续式路面平整度仪计算
      LXBP-5型路面平整度仪    (1)连续式平整度测定仪测定后,可按每10cm间距采集的位移值启动计算:100m计算区问的平整度标准差,还可记录测试长度、曲线振幅大于某一定值(3mm、5mm、8mm、10mm等)的次数、曲线振幅的单向(凸起或凹下)累计值及以3m机架为基准的中点路面偏差曲线图,并打印输出。当为人工计算时,在记录曲线上任意设一基准线,每隔一定距离(宜为1.5m)读取曲线偏离基准线的偏离位移值di 。
          (2)每一计算区间的路面平整度以该区间测定结果的标准差表示。
          (3)计算一个评定路段内各区间平整度标准差的平均值、标准差、变异系数。
          5.报告
          试验应列表报告每一个评定路段内各测定区间的平整度标准差。各评定路段平整度的平均值、标准差、变异系数以及不合格区问数。路面平整度测定仪/八轮连续式路面平整度仪路面平整度仪

      LXBP-5型路面平整度仪 路面平整度测定仪/八轮连续式路面平整度仪平整度测试方法
          (一) 3m直尺法
          3m直尺测定法有单尺测定最大间隙及等距离(1.5m)连续测定两种。两种方法测定的路面平整度有较好的相关关系。前者常用于施工质量控制与检查验收,单尺测定时要计算出测定段的合格率;等距离连续测试也可用于施工质量检查验收,要算出标准差,用标准差来表示平整程度。
          1.试验目的和适用范围
          用于测定压实成型的路基、路面各层表面的平整度,以评定路面的施工质量及使用质量。
          2.测试要点
          (1)在测试路段路面上选择测试地点
          ①当为施工过程中质量检测需要时,测试地点根据需要确定,可以单杆检测;
          ②当为路基、路面工程质量检查验收或进行路况评定需要时,应首尾相接连续测量10尺。除特殊需要外,应以行车道一侧车轮轮迹(距车道线80~10ocm)带作为连续测定的标准位置。
          ③对旧路面已形成车辙的路面,应取车辙中间位置为测定位置,用粉笔在路面上作好
          标记。
          (2)测试要点
          ①在施工过程中检测时,按根据需要确定的方向,将3m直尺摆在测试地点的路面上。
          ②目测3m直尺底面与路面之间的间隙情况,确定间隙为最大的位置。
          ③用有高度标线的塞尺塞进间隙处,量记最大间隙的高度,精确至0.2mm。
      LXBP-5型路面平整度仪    ④施工结束后检测时,按现行《公路工程质量检验评定标准调》(JTJ071-98)的规定,每1处连续检测10尺,按上述步骤测记10个最大间隙。
          3。计算
          单杆检测路面的平整度计算,以3m直尺与路面的最大间隙为测定结果、连续测定10尺时,判断每个测定值是否合格,根据要求计算合格百分率,并计算10个最大间隙的平均值。
          4;报告
          单杆检测的结果应随时记录测试位置及检测结果。连续测定10尺时,应报告平均值、不合格尺数、合格率。

      LXBP-5型路面平整度仪    路面平整度测定仪/八轮连续式路面平整度仪【技术参数】
          最小转弯直径: Ф5m
          检测速度: ≤12Km/h
          非检测情况:
          下牵引速度: <25Km/h
          工作环境温度: -10℃~
          外形尺寸:3900X60mm
          仪器重量:150KG
          LXBP-5型路面平整度仪  仪器内含实时时钟,可显示时间和日期,并自动记录。显示器则采用了液晶中文显示的方法,既降低了功耗又使显示更加清晰;位移传感器采用了无温漂、时漂的电感式位移传感器,精度更高、稳定性更好,电源采用6V 7.2Ah胶体免维修电池,取代了传统的蓄电瓶;在机械方面,在保证测试精度、测试准确性和机架刚度的前提下,尽可能的减少了仪器的重量,使仪器的运输及装卸更加方便灵活。是目前国内最先进的现代化路面平整度测量仪器,具有连续测量,自动运算,显示并打印路面平整度标准差的功能。

      LXBP-5型路面平整度仪      配有便携式微机及即时监控软件,可即时处理数据;和现行的三米直尺测量及其他同类测量仪器比较,具有测量精度高、速度快、数据可靠、评定科学等优点,而且操作简便、工作可靠、同时大大降低了劳动强度,提高了工作效率和经济效益。适用于公城市道路、广场、机场跑道等路面的施工检查竣工验收和道路的养护,同时也可为教学、设计及科研单位提供可靠的路面分析资料。

      LXBP-5型路面平整度仪    路面平整度仪调试与试验
          (1)接好各电缆线,连接电缆时要注意方向。将“电源”开关打开,打印机空走一行,显示器“888”,说明机器工作正常。静态工作状态下,按“工作/静态”键,使仪器进入静态工作程序。按启动键并释放之。此时显示器应显示平整取样值,随着平整传感器顶杆的移动,显示数据也做相应的变化。按“停止”键并释放之,结束测试,显示器显示“888”,静态测试主要用于仪器精度的检查和计量标定,在仪器在出厂前,计量已标定好,用户不可在不具备计量标定的基本条件下,打开机箱,随意再次标定。
          (2)作状态下,打开“电源”开关,打印机空走一行,显示器显示“888”。释放“工作/静态”键,使仪器进入工作状态。由拨码盘从左到右依次输入道路号(三位)、年、月、日(各两位)。
          (3)按下“启动”键,并释放之,仪器打印出由拨码盘输入的年、月、日、道路号等数据,显示器显示出“000”,拖动测量车,即可进行动态测试。此后,仪器自动连续测量,测量车每拖动一个分段,打印机自运打印出该分段的一级测量结果,并将路面不平整度的均方差送到液晶显示器中。
          (4)中途需停止检测,可按“停止”键释放之,仪器经过数秒种的运算,打印出最后一段距离的测量结果。
          路面平整度测定仪/八轮连续式路面平整度仪平整度是路面施工质量与服务水平的重要指标之一。它是指以规定的标准量规,间断地或连续地量测路表面的凹凸情况,即不平整度的指标。路面的平整度与路面各结构层次的平整状况有着一定的联系,即各层次的平整效果将累积反映到路面表面上,路面面层由于直接与车辆及大气接触,不平整的表面将会增大行车阻力,并使车辆产生附加振动作用。这种振动作用会造成行车颠簸,影响行车的速度和安全及驾驶的平稳和乘客的舒适,同时,振动作用还会对路面施加冲击力,从而加剧路面和汽车机件损坏和轮胎的磨损,并增大油耗。而且,不平整的路面会积滞雨水,加速路面的破坏。因此;平整度的检测与评定是公路施工与养护的一个非常重要的环节。
          路面平整度测定仪/八轮连续式路面平整度仪 平整度的测试设备分为断面类及反应类两大类。断面类实际上是测定路面表面凹凸情况的,如最常用的3m直尺及连续式平整度仪,还可用精确测定高程得到;反应类测定路面凹凸引起车辆振动的颠簸情况。反应类指标是司机和乘客直接感受到的平整度指标,因此它实际上是舒适性能指标,最常用的测试设备是车载式颠簸累积仪。现已有更新型的自动化测试役备,如纵断面分析仪,路面平整度数据采集系统测定车等。国际上通用国际平整度指数IRI衡量路面行驶舒适性或路面行驶质量,可通过标定试验得出IRI与标准差ó 或单向累计值VBI之间的关系。

      LXBP-5型路面平整度仪尊敬的朋友,你好,沧州路仪试验仪器制造公司现自产自销成本价出售各种型号的干燥箱,高温炉,CBR测定仪,搅拌机,电脑土壤液塑限联合测定仪,光电液塑限联合测定仪,锯石机,冻融试验箱,养护箱,试模,低温试验箱,显微镜,天平,净化工作台,数显收敛仪,等公路仪器,沥青仪器,实验室仪器,光学产品等LXBP-5型路面平整度仪

      厂家自产自销,配备出色的售后服务,欢迎广大朋友选购!

       LXBP-5型路面平整度仪
