或者

沧州路仪试验仪器有限公司

检测认证人脉交流通讯录

雷氏夹测定仪

  • 这真不是您需要的产品?
  • 品  牌:
  • 沧州路仪
  • 主要规格:
  • 标准
  • 用  途:
  • 主要用于检测雷氏夹质量是否符合要求也用于测量沸煮前后水泥试件在雷氏夹两指针间距离的增值来判定水泥的安定性。
    • 雷氏夹测定仪 雷氏夹膨胀值测定仪 雷氏夹 标准法雷氏夹测定仪 [路仪]

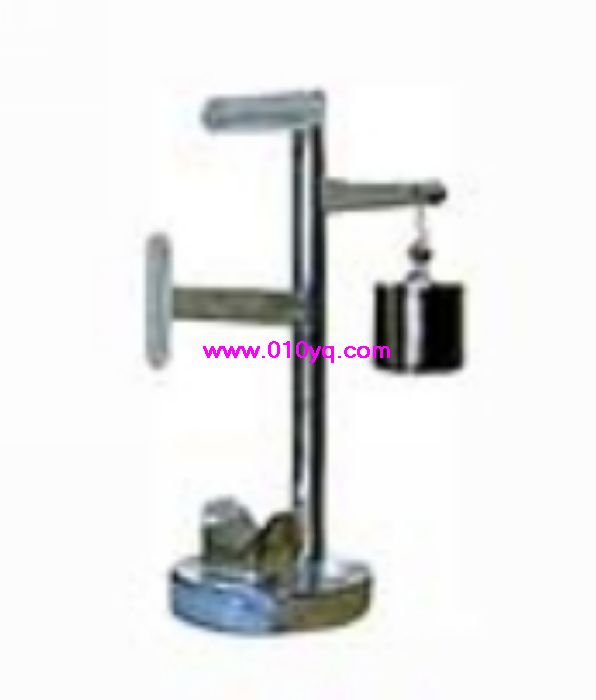

      LD-15雷氏夹测定仪 (河北路仪)
      主要用于检测雷氏夹质量是否符合要求也用于测量沸煮前后水泥试件在雷氏夹两指针间距离的增值来判定水泥的安定性。
      产品符合GB/T1346、ISO9597标准要求
      专用砝码重量 300g
      量值刻度板最小刻距 0.5mm
      净 重:≈1.65kg

      雷氏夹测定仪试验用法:

      八、安定性测定(雷氏夹测定仪)
      (一)雷氏法(标准法)
      1、测定前的准备工作(雷氏夹测定仪)
      每个试样需要两个试件,每个雷氏夹需配备质量约75g~80g的玻璃板两块。凡与水泥净浆接触的玻璃板和雷氏夹表面都要稍稍涂上一层油。
      2、雷氏夹试件的制备方法(雷氏夹测定仪)
      将预先准备好的雷氏夹放在已稍擦油的玻璃板上,并立刻将已制好的标准稠度净浆装满雷氏夹。装浆时一只手轻扶持雷氏夹,另一只手用宽约10mm的小刀插捣数次然后抺平,盖上稍涂油的玻璃板,接着立刻将雷氏夹移至湿气养护箱中养护24h±2h。
      3、沸煮(雷氏夹测定仪)
      (1)调整好沸煮箱内的水位,使之在整个沸煮过程中都能没过试件,不需中途添补试验用水,同时保证在30min±5min内水能沸腾。
      (2)脱去玻璃板取下试件,先测量雷氏夹指针尖端间的距离A,精确到0.5mm,接着将试件放入水中箅板上,指针朝上,试件之间互不交叉,然后在30min±5min内加热水至沸腾,并恒沸3h±5min。
      4、结果判别(雷氏夹测定仪)
      沸煮结束后,即放掉箱中的热水,打开箱盖,待箱体冷却至室温,取出试件进行判别。
      测量雷氏夹指针尖端间的距离C,精确到0.5mm,当两个试件煮后增加距离(C-A)的平均值不大于5.0mm时,即认为该水泥安定性合格;当两个试件的(C-A)的值相差超过4.0mm时,应用同一样品立即重做一次试验。再如此,则认为该水泥为安定性不合格。
      (二)代用法(试饼法)
      1、测定前的准备工作(雷氏夹测定仪)
      每个样品需要两块约100mm×100mm的玻璃板。凡与水泥净浆接触的玻璃板都要稍稍涂上一层隔离剂。
      2、试饼的成形方法(雷氏夹测定仪)
      将制好的净浆取出一部分分成两等份,使之成球形,放在预先准备好的玻璃板上,轻轻振动玻璃板并用湿布擦净的小刀由边缘向中央抺动,做成直径70mm~80mm、中心厚约10 mm、边缘渐薄、表面光滑的试饼,接着将试饼放入湿气养护箱中养护24h±2h。
      3、沸煮(雷氏夹测定仪)
      (1)、调整好沸煮箱内的水位,使之在整个沸煮过程中都能没过试件,不需中途添补试验用水,同时保证在30min±5min内水能沸腾。
      (2)、脱去玻璃板取下试件,先检查试饼是否完整(如已开裂、翘曲,要检查原因,确定无外因时,该试饼已属不合格品,不必沸煮),在试饼无缺陷的情况下将试饼放在放入水中箅板上,然后在30min±5min内加热水至沸腾,并恒沸3h±5min。
      4、结果判别(雷氏夹测定仪)
      沸煮结束后,即放掉箱中的热水,打开箱盖,待箱体冷却至室温,取出试件进行判别。目测试饼未发现裂缝,用钢直尺检查也没有弯曲(使钢直尺和试饼底部紧靠,以两者间不透光为不弯曲)的试饼的安定性合格;反之为不合格。当两个试饼判别结果有矛盾时,该水泥的安定性为不合格。

      同时供应试验仪器、无损检测、力学设备、各种试模、各种筛具,混凝土试验仪器   水泥试验仪器 无损检测仪器 公路土工试验仪器 沥青试验仪器 压力机、拉力机 水泥、混凝土试模类  天平类其它检测仪器(雷氏夹测定仪)(雷氏夹测定仪)(雷氏夹测定仪)(雷氏夹测定仪)(雷氏夹测定仪)
      河北路仪电话03174608382
      传真03174608387
      手机:13703330687
      QQ:1379916211
      网址http://www.010yq.com
      邮箱:yiqi0687@163.com

      雷氏夹测定仪使用与维护
        1、雷氏夹每次使用前对雷氏夹进行弹性要去检验,具体做法如下:将雷氏夹一指针根部挂在测定仪昡线上,另一指针根部挂300g砝码,两指针间距离加2X=17.5±2.5mm,去掉砝码后指针恢复原尺寸。检验合格后方可使用。
          2、雷氏夹试件的制备方法:
         将预先准备好的雷氏夹放在已稍擦油的玻璃板上,并一只手用宽10mm小刀插到15次左右然后抹平,盖上稍涂油的玻璃板,压上配重块,立即将雷氏夹连同试件和玻璃板移至湿气养护箱(控制温度20±3度温度大于90%)内养护24±2h
          3、雷氏夹试件的沸煮
        先测量带有试件并经养护的雷氏夹两指针尖端的间距精确到0.5mm,并用编号做记录,按着将雷氏夹连同试件放入沸煮箱重蓖板上,指针朝上试件之间互补交叉,然后在30±5min内加热至沸腾,并恒温3h±5min 最后按测得沸煮后两指针尖端间距与沸煮前的差值多少来判断试件的合格与否。
         4、雷氏夹用后去掉式样及污物后放妥,严禁堆放或其它物体相互挤压。
      雷氏夹测定仪适用范围
        适用于硅酸盐、普通水泥、矿渣水泥、火山灰水泥、粉煤灰水泥以及指定采用GB1346-89<水泥标准稠度用水量、凝固时间、安全性检验方法》的其它品种水泥,由游离氧化钙造成的体积安全性的测试。

      雷氏夹测定仪使用与保养

      4.1雷氏夹弹性要求试验  将测定仪上的弦线固定于雷氏夹一指针根部,另一指针根部挂上300g砝码,在左侧标尺上读数。

      4.2膨胀值测定  将沸煮箱中取出的带试件的雷氏夹放于垫块上,指针朝上,放平后在上端标尺读数。然后根据GB1346-89计算膨胀值。

      4.3保养

      4.3.1定期检查左臂架与支架杆的垂直度和各紧固件是否松动。

      4.3.2垫块上不得有锈斑污垢等物。

      4.3.3用完后除标尺涂防锈油并妥善保管,避免生锈和碰伤。









    • 检测通手机版

    • 检测通官方微信

    •  检测通QQ群
