混凝土抗渗仪 混凝土渗透仪,混凝土抗渗仪 砂浆渗透仪,砼渗透仪(沧州路仪)

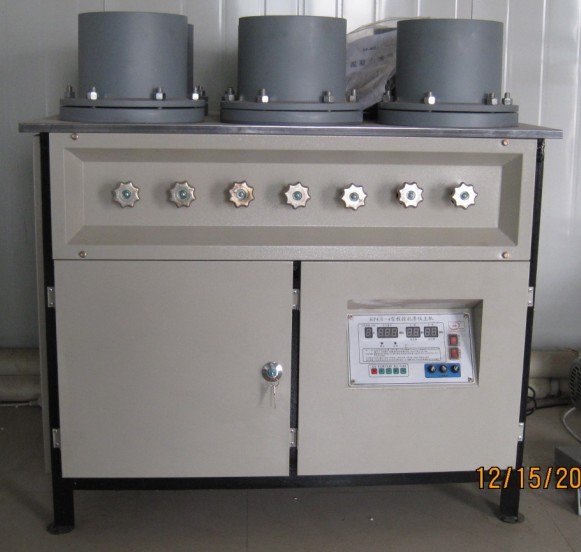

HP-40型混凝土渗透仪是沧州路仪公路仪器有限公司生产的优质产品，本仪器适用于混凝土搞渗性能的试验和搞渗标号的测定，同时可用于其它建筑材料透气测定和质量检测。主模爱用优质钢，台面采用不锈钢板。咨询电话13703330687.
混凝土抗渗仪混凝土渗透仪主要技术参数：
工作压力：4MPa/cm2；
一次同时可做试验件：6个；
电机功率：90W；
工作方法：微电脑自动加压；
试模几何尺寸:175*185*150
转速:1390r/min

混凝土抗渗仪同时供应试验仪器、无损检测、力学设备、各种试模、各种筛具，混凝土试验仪器   水泥试验仪器 无损
检测仪器 公路土工试验仪器 沥青试验仪器 压力机、拉力机 水泥、混凝土试模类  天平类  其它检测仪
器河北路仪电话03174608382传真03174608387手机：13703330687QQ：1379916211网址http://www.010yq.com
邮箱：yiqi0687@163.com

混凝土抗渗仪混凝土渗透仪,混凝土抗渗仪
一、混凝土渗透仪适用范围
混凝土抗渗仪混凝土、是现在建筑中被广泛使用的人工石材，对于某些建筑，如水工建筑、水下、水中、地下和其他建筑工程，要求建筑物具有特殊的性能-抗渗性能 所谓抗渗性能是指构筑物所使用的材料能
抵抗水和或其他液体（轻油、重油）介质在压力
作用下渗透的性能。
HS-4型抗渗仪主要使用于湖拧土抗渗性能和是试验和抗渗标号的测定。同时也可利用它做建筑
材料透气性的测定和质量检查，因此得到了有关生产、施工、设计、教研等部门的广泛使用。
  IIS-4S型抗渗仪：功能与普通型相同，其主要特点是压力值通过传感器在压力显示仪上显示出
来，并能按设定的程序实现自动升压，自动完成试验，减轻工作人员负担。HS-4型、HS-4S型抗渗仪均符合GB/T50081-2002（普通混凝土力学性能试验方法标准）、T0528
-94、GBJ81-85等标准要求。
混凝土抗渗仪二、混凝土抗渗仪主要技术参数
1、最大工作压力：4mpa
2、工作方式：自动恒压（数显型：自动恒压且自动升压）
3、一次可作试件数：6个
4、试模几何尺寸（亦称主模）模腔上口直径：φ174.8mm模腔下口直径：φ185mm高度：153mm
5、柱塞泵参数：
   流量：0.16L/min
6、电动机：
   功率：120W
   电源：380V-50HZ
7、外形尺寸：950×800×950mm
8、质量：≈220kg
混凝土抗渗仪三、混凝土抗渗仪主要工作原理及其机构（见附图一）
HS-4型抗渗仪和IIS-4S型数显抗渗仪是利用密封容器内压力处处相等的原理（水位差疏忽不计），以水泵对整个系统输压，并通过电接点压力表或压力控制器加压压力的大小来实现压力水由
下向上渗透压装在试模中的试件，从而测定试件
抗渗性能和计算其抗渗标号的仪器。HS-4型砼抗渗仪和IIS-4S型数显砼抗渗仪主要由箱体、工作台，由不锈钢面板制成，并安装有6个
模座及36个M12螺栓，用于安装试模之用。
3、供压系统，由电动机、动力箱、水泵、水包、安全阀，管道等组成，电动机用于向系统提供动力源，动力箱用于将电动机所提供的动力源转化成往返运动的动力并提供给水泵，水泵用以向整
个系统提供水压，水包用以稳定供应系统的水压，并起水压源，动力箱用于将电动机所提供的动力源转化成往返运动的动力并提供给水压，并起水压源的分流作用；安全阀安装字水包中央，安全阀的作用是确保系统压力不大于4MPA4、操作台，主要由电器控制和控制阀组成。（1）HS-4型砼抗渗仪电器控制部分（见附图二），由红绿按钮开关和1只电接点压力表所组成，
绿色按钮为启动开关，红色按钮为停止开关，电接点压力表用于控制供压系统的压力保持在你需要的范围，当压力指针达到上限时，水泵停止工作，由于试件渗透等原因，致使水压下降，指针
逆时针转动，离开上限位置，直至到达下限位，水泵重新启动，水压上升到上限位（2）控制阀。其开启与关闭与一般阀们相同，即
顺时针转为关系，逆时针旋转为开启，每个阀相对应控制一个试模，（3）HS-4S型数显砼抗渗仪电器控制部分：由组合开关和1只压力传感器相连接的控制器所组成。组合开关控制抗渗仪电源，“0”位为关“1”位为开；控制器用语控制供压系统的压力保持在你需要的范围。关于控制器的操作说明详见附录《
数显抗渗仪压力控制器操作说明》
混凝土抗渗仪四、混凝土抗渗仪安装及使用
1、准备
a、将抗渗仪器放置在平整、坚实的室内基础上，
b、关闭位于箱体右下方的放水卸压阀
c、开启6个控制阀
d、初次使用，注水入箱，开启控制阀，启动电源
，至6个模座内水溢出为止，以便排出系统内空气
。
e、关闭控制阀
2、试件制作及安装
a、试件成形养护，根据设计所要求的材料配比用
成形模（亦称副模）制作成形，然后按部或国际
标准的规范进行掩护。
b、将养护好的试件表面晾干，然后在其侧面涂山熔化的密封材料（火漆或密封蜡）注意试件两端面，严禁涂有密封材料。
c、将试模加热到40℃，然后将涂有密封材料的
试件装入模腔，再在压机上（螺旋压力机或借用实验室的压力实验机）将试件压入试模中并冷却至常温，最好使用本厂配套生产的HT-200型多功能脱模机，既可装、脱模、又可劈裂试件，观察
渗水深度。
d、将装压好试件的试模安装在抗渗仪的工作台上
，并均匀的拧紧螺丝帽
3、接通电源，红色信号灯两，将电接点压力表上限指针调至0.1MPA 下限指针与之可靠近但不能同时接触（约小于上限指针0.05mpa),然后摁绿钮启动电源，此时水泵开始工作，电接点压力表
指针随水压上升而顺时针转动，注意观察压力上升是否正常，系统有无渗漏水现象，如有异常则应排除后才能进入试验。
IIS-4S型数显砼抗渗仪按附录操作说明执行。
4、开启控制阀，即向相应的试体送入水压，注意观察试模底部有无渗出，如有渗出则需拧紧相应部位的压紧螺帽。
5、进入正常试验后，每隔8小时增加工作压力0.1MPA，随时观察试件端面有无渗水情况，如有渗水，则关闭相应的控制阀。
6、当6个试件中有3个试件的端面有压力水渗出时，即可停止试验，记下十时毫的水压作为计算依据。
7、试验结束，切断电源，打开放水卸压阀，使系统压力降至零，取下试模，
8、从试模中压出试件，并清洗试模、模座、涂上防锈油，以备再用
混凝土抗渗仪五、混凝土抗渗仪结果计算
1、混凝土抗渗标号以每组六个试件中四个未出现透水时的最大水压表示，其计算式为：S=10H-1其中：S-抗渗标号H-六个试件中第三个渗水时的压力（MPA）
2、如压力加至1.2MPA经过8小时，渗水仍不超过2个，混凝土抗渗标号应大于或等于12，即S=12
混凝土抗渗仪六、混凝土抗渗仪维护与保养
1、对工作环境的要求：周围大气温度为5℃-45℃；相对温度＜80%， 不长期在含腐蚀性气体的环境中工作
2、水源应清洁无杂质
3、动力箱油在出厂时已加好，以后每半年打开后箱盖及动力箱盖，以更换一次20号或30号机械润滑油，油量以加到接近主轴中心县为准（约600ml)
4、每半查一次动力箱底部有无积水（此项工作可在换油时同时进行），并判明是否水泵密封圈损坏，如损坏则需要更换。
5、如环境温度低于0℃，则需放水，卸压阀放空
内的全部水源，一面结冰损坏系统的零件。
七、混凝土抗渗仪故障排除
以下解决方法应在排除管道、泵、阀各借口处渗漏情况后实施
1、系统压力起步时间较长，可判断管道内有空气，参照出次使用排出空气
2、系统没有压力，一般为水泵内密封圈磨损造成密封不严，更换。
混凝土抗渗仪八、混凝土抗渗仪包装与运输
运输前应用木箱（内壁有防水层）包装，并用螺栓将箱固定好，运输中箱体倾角不大于25℃，并避免撞击和剧烈震动。

混凝土抗渗仪混凝土渗透仪适用范围:混凝土、是现代建筑中被广泛使用的人工石材。对于某些建筑，如水工建筑、水下、水中、地下和其它建筑工程，要求建筑物具有特殊的性能——抗渗性能。

混凝土渗透仪所谓抗渗性能是指构筑物所使用的材料能抵抗水或其它液体(轻油、重油)介质在压力作用下渗透的性能。

混凝土渗透仪主要使用于混凝土抗渗性能的试验和抗渗标号的测定。同时也可利用它做建筑材料透气性的测定和质量检查。因此得到了有关生产、施工、设计、教研等部门的广泛使用。

混凝土渗透仪：功能与普通型相同，其主要特点是压力值通过传感器在压力显示仪上显示出来，并能按设定的程序实现自动升压、自动完成试验，减轻工作人员负担。

混凝土抗渗仪混凝土渗透仪主要技术参数:
1、最大工作压力： 4MPa
2、工作方式： 自动恒压(数显型：自动恒压且自动升压)
3、一次可作试件数： 6个
4、试模几何尺寸(亦称主模)
模腔上口直径： Φ174.8mm
模腔下口直径： Φ185mm
高度： 153mm
要求成形模几何尺寸(亦称副模)
上口直径： Φ175mm
下口直径： Φ185mm
高度： 150mm
5、柱塞泵参数：
流量： 0.16L/min
6、电动机：
功率： 120W
电源： 380V-50HZ
7、外形尺寸： 950×800×950mm
8、混凝土抗渗仪质量： ≈220kg

混凝土抗渗仪混凝土渗透仪结构原理
HS-4型混凝土渗透仪是根据液压原来进行设计，以电动机拖动水泵施压，通过管道与压力容器，控制阀，试模座等连接。压力由水泵输出进入压力容器，然后输送到名试件系统进行加载试验。管路中装有电接点压力表和电气控制系统，通过对电接点压力表内的电触点的调节可以使压力在0.1 ~4Mpa的规定范围内进行恒压试验。
HS-4型混凝土渗透仪设有电动和手动 两种加压功能，每当停电工控制系统出现故障时，可采用手动(在大皮带盘轮装上备用手柄即可进行)加压进行工作，从而保持试件渗透试验的连续性。
HS-4型混凝土渗透仪有机架试模，水泵压力容器，控制阀，压力表和电气控制等装置部分组成，各部分的结构和作用分述如下：

混凝土抗渗仪混凝土渗透仪机架试模
机架采用优质型钢焊接而成，台面选用优质冷轧薄钢板制成，平整，光滑，试模座固定在工作台面上，座的边缘有沉割槽，槽内钻孔洞，试模内渗出的水既由此孔流回盛水箱， 6-12从而保持台面干燥。整洁，经久耐用。试模6-12M螺栓，采用专用六角筒板手固紧在试模座上，中间用“0”型橡圈密封。

混凝土渗透仪水泵部分
水泵是以90W电动机为动力源泉，由皮带轮和齿轮进行两极变速，偏心轮旋转带连杆和导柱，从而驱使水泵柱塞作往复运动进行工作，由于水泵的流量很小，因此可视为给试体的水压为静态。

混凝土抗渗仪混凝土渗透仪压力容器
压力容器是具有蓄水储存并能起到降低压力水的脉冲作用的大型容器，试验前用漏斗通过注水嘴将谁注满容器，试验完毕，将压力容器内水通过排污阀将水放尽

图中三相异步电动机1M是拖动水泵的动力源，通过电接点压力表的上下限触点的交替接通，断开，对(1M)电机的起动，停止进行自动控制，使水压时而处于升压状态，时而处于稳压状态。

混凝土抗渗仪混凝土渗透仪准备阶段
在接通电源前，用钥匙拔动电接点压力表中的两根极限电压，将起调拨到所需要的压力值上。
接通本机构的三相电源，电源指示灯亮，此时面板上的纽子开关置断开位置，电接点压力表下限触点与动接点闭合，继电器线圈的电并自锁，水压为“零“
2混凝土抗渗仪.控制阶段
当“准备阶段”结束后，首选拨动开关，使其置于升压位置的电启动，带动水泵工作，水压开始上升，升压指示灯亮，这时电接点压力表指针随水压上升而顺时针转动，指示出实际压力值，下限接点由于弹簧作用，此时还是保持闭合状态。
当水压继续升高，指针转到下限压力值时，随指针一起转动的下限触点被下限压杆挡住，而与动触点分开，但由于线圈自锁触点的作用，乃处于停电状态，所以水泵继续工作，水压继续上升。
电接点压力表指针由于水压上升继续转动。当转到上限值时指针的动触点上限压杆的上限触点闭合，使继电器线圈得电，起动断开线圈上限电路，随之接触点线圈失电，电机亦失电，水泵继续工作，水压继续上升。混凝土抗渗仪
电接点电压力表指针由于水压上升继续转。当转到上限值时指针的动触点上限压杆的上限触点闭合，使继电器线圈得电，其动断触点断开线路电路，随之接触点线圈失电，电机亦失电，
水泵停止工作机器处于稳定状态。稳压指示灯亮。
在水泵工作后，由于试件渗透等原因,致使水压下降。指针逆时针转动，离开上限位置直至回到下限压力值，动触点又与下触点闭合，接通线圈电路，其动合触点又接同接触器线圈电路，使水泵又一次得以工作。水压随之上升，结束了稳压状态，重新呈现升压状态。
这样就完成了水压在电接点压力表的上下限定值范围内交替改变状态，(升压或稳压“的自动控制。

混凝土抗渗仪混凝土渗透仪操作步骤
1．  旋下压力容器上的注水最的螺栓，同时打开7只阀门，将洁净的清水注入压力容器内，观察0号控制阀放水管出水流畅。然后关闭0号控制阀，直至注满益出为止，再将螺栓装上拧紧。
2．  向注水箱注满清水。
3．  将水泵上二异柱螺母拆下，拔出上档板及水泵柱塞，向泵内注满清水，再按电源方向装上即能开机正常工作。
4．  调节电接点压力表至4Mpa位置上。
5．  通电，起动电源开关，使水泵能正常运行(应无冲击现象)观察6个试模出水是否正常。直至无气泡为止。
6．  逐个共闭控制阀，观察压力表压力是否上升，排除一切泄露故障，使压力能稳定在所调节的范围内。
7．  按标准实验方法，将试模逐个安装就位，初步不可拧紧，大好欲按要求试验压力的电接点压力表，即可正常工作。（沧州路仪公路仪器有限公司为您提供）
