数显电工套管压力试验机

  • 这真不是您需要的产品?
  • 品  牌:
  • 主要规格:
  • 用  途:

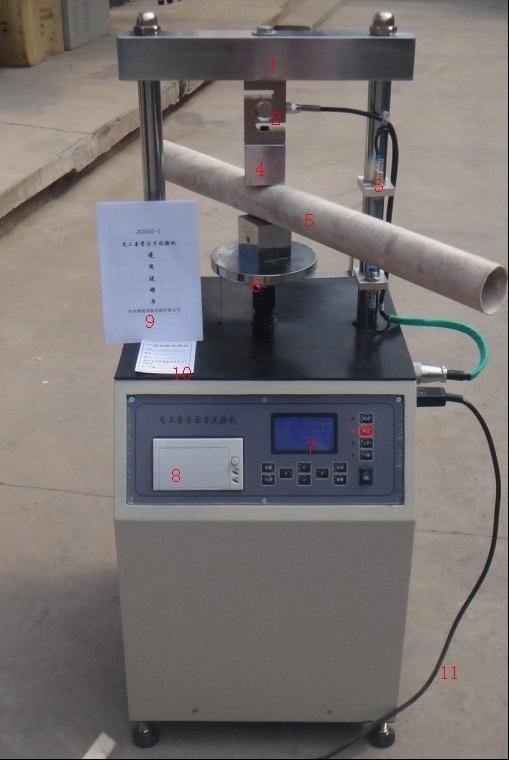

    • 数显电工套管压力试验机 一、电工套管压力试验机简介 产品名称:数显电工套管压力试验机由献县大昌试验仪器厂生产,型号:JG3050-7(产品型号采用《JG 3050-1998 建筑用绝缘电工套管及配件》图片七定义) 产品原理及作用:压力试验机用于电工套管、套管配件、多种塑料管、塑料波纹管、玻璃、陶瓷等非金属材料试样进行受压时的情况,做压力试验,从而了解产品受损情况及评估产品在受压时所能承受的耐压强度。从而根据产品实际情况及国家标准范围内进行改进、完善产品设计。 参照标准:《JG 3050-1998 建筑用绝缘电工套管及配件》6.4 套管抗压性能测定。 二、电工套管压力试验机结构简介 主柱采用特殊优质钢材定做,经外圆磨加工、外表镀铬、坚固耐用且永不生锈。 本试验机与其它拉压力试验机相比,具有压力恒定、外径变化能得到精确测量、操作方便、直观可靠等特点。 三、电工套管压力试验机标准 依据《JG 3050-1998 建筑用绝缘电工套管及配件》及ZBG33008《聚乙稀塑料波纹电线管》等要求生产。 四、电工套管压力试验机结构参考图 1上横梁、 2压力传感器、 3上下限位、 4方铁、 5试件、 6压盘、 7液晶显示器、 8打印机、 9使用说明书、 10产品合格证、 11电源线 试验原理:把试验样品放在平台上,平台上升与上压头产生一定压力,试样管径变化测量范围由位移传感器读出。 五、电工套管压力试验机特点: 本机采用电机及调速系统一体化结构驱动减速机,经减速后带动丝杠进行加载。电气部分包括试验力测量系统和变形测量系统。并具有过载保护、位移控制等功能。设计简单,使用方便,性能稳定安全。 六、电工套管压力试验机技术参数 最大压力:10000N;精度:±1N; 试验压力:0-1KN(无级可调) 压头规格:50×50×50mm 管径变化测量范围:0-63mm,测量精度0.01mm 升降范围:70mm 荷载上升速率:50±0.5mmmin; 电压:220V±20V 50Hz; 电源保险丝:3A 外形尺寸:长*宽*高 400*540*670mm 重量:70KG 七、电工套管压力试验机操作注意事项 1、本设备是试验测试设备。 请不要将本设备用于规定试验及料以外的目的。 2、请完善安装环境。 请置于室温下。 湿度低的场所。(80%以下无结露) 灰尘和尘埃少的场所。 3、请按要求安装试验材料。 按要求安装试验材料,否则可能出现不可预期故障。 4、进行配线和维护作业时,请务必关闭电源。 为了防止在作业过程中机器失去控制而导致事故和触电,请在进行作业前,务必先关闭电源。 5、电源。 关于本设备的电源,请注意以下事项。 原则上配电方式采用单相220V电源。 关于电源及电源工程,请与电气工程人员或有同等知识的人士商量。 6、电源线 请务必使用随设备提供的电源线。发现电源线和电源插头有异常情况时,请与本公司联系。同我公司服务人员进行更换或指导更换。 7、保险丝 为了防止火灾和内部电路的破损等,请不要用规定以外的保险丝。更换保险丝时,请使用与原设备相同型号和形状的保险丝。 8、特别警告:警告应注意所执行的应用、或条件均具有很高的危险性,可能导致人员受伤或甚至死亡。 为了防止意外伤害或死亡发生,在搬移和使用设备时,请务必先观察清楚,然后再进行动作。 操作规范 1、打开包装,把运输中设备配件上的固定支架移开,取出设备。 2、将仪器安装好,设定试验力值(320N、750N、1250N、4000N)把试件放入压头内,插好流值传感器,按“启动”键,试验开始。仪器自动控制机械部分加载,当加载至设定力值时,仪器自动停止加载,并保持在此力值,自动记录下此试件的最大压力及其对应的流值,试验完毕。工作平台需手动下降至一定高度,方便更换试件。试验过程中显示屏实时地显示试验状态,并在试件接触到传感器时开始记录显示试验曲线。 3、打印:配有打印机的用户在打印机连结无误,试验结束后按“打印”按钮,打印机即打印最后一次试验的曲线及数据。 注:如果试件压力超过1000N,仪器过压,自动保护;同时停止试验,并将控制部分下降至一定高度。 4、上升/下降:按住“上升”键,试件平台上升;按住“下降”键,试件架下降,上升到松开就停止。 5、过载保护设定:按“确认”键,显示屏显示最大压力保护值的设置,一般设1KN。选择好后,按“确认”键,返回到开机状态。 6、 八、电工套管压力试验机注意事项及维修保养: 每次测试完毕,应切断电源,保持设备的清洁。非操作人员不得任意操作本机 九、电工套管压力试验机随机附件 50×50×50mm标准压块两个。 -------------------------------------------------------------------- 1上横梁、 2压力传感器、 3上下限位、 4方铁、 5试件、 6压盘、 7液晶显示器、 8打印机、 9使用说明书、 10产品合格证、 11电源线 ------------------------------------------------------------------ 一、数显电工套管压力试验机说明: 产品名称:数显电工套管压力试验机生产,型号:JG3050-7S(产品型号采用《JG 3050-1998 建筑用绝缘电工套管及配件》图片七定义) 产品原理及作用:压力试验机用于电工套管、套管配件、多种塑料管、塑料波纹管、玻璃、陶瓷等非金属材料试样进行受压时的情况,做压力试验,从而了解产品受损情况及评估产品在受压时所能承受的耐压强度。从而根据产品实际情况及国家标准范围内进行改进、完善产品设计。 参照标准:《JG 3050-1998 建筑用绝缘电工套管及配件》6.4 套管抗压性能测定。 二、数显电工套管压力试验机结构简介: 主柱采用特殊优质钢材定做,经外圆磨加工、外表镀铬、坚固耐用且永不生锈。 本试验机与其它拉压力试验机相比,具有压力恒定、外径变化能得到精确测量、操作方便、直观可靠等特点。 三、数显电工套管压力试验机依据标准: 依据《JG 3050-1998 建筑用绝缘电工套管及配件》及ZBG33008《聚乙稀塑料波纹电线管》等要求生产。 四、数显电工套管压力试验机特点: 本机采用电机及调速系统一体化结构驱动减速机,经减速后带动丝杠进行加载。电气部分包括试验力测量系统和变形测量系统。并具有过载保护、位移控制等功能。设计简单,使用方便,性能稳定安全。 五、数显电工套管压力试验机技术参数: 1、最大压力:10000N;精度:±1N 2、试验压力:0-1KN(无级可调) 3、压头规格:50×50mm 4、管径变化测量范围:0-30mm,测量精度0.01mm 5、升降范围:90mm 6、荷载上升速率:50±0.5mm min 7、电压:220V±20V 50Hz 8、电源保险丝:3A 9、外形尺寸:400×540×670mm(长×宽×高) 10、重量:70KG 六、数显电工套管压力试验机操作注意事项: 1、本设备是试验测试设备 请不要将本设备用于规定试验及料以外的目的。 2、请完善安装环境 请置于室温下。 湿度低的场所。(80%以下无结露) 灰尘和尘埃少的场所。 3、请按要求安装试验材料 按要求安装试验材料,否则可能出现不可预期故障。 4、进行配线和维护作业时,请务必关闭电源 为了防止在作业过程中机器失去控制而导致事故和触电,请在进行作业前,务必先关闭电源。
