电液动转角器

  • 这真不是您需要的产品？
  • 品　　牌：
  • 主要规格：
  • 用　　途：
    • 类型活塞式液压缸型号ZDY(B)
      压力范围0-31.5（MPa）（MPa）
      ZDY(B)电液头是一种机、电、液、仪一体化的新型电液动力装置，它以液压缸为主体，由电动机、油泵、油箱、滤油器、液压集成阀、转臂连杆组合的总成。 　　 通过电机运转带动油泵，经液压集成阀即可使液压缸输出力和位移运动，带动转臂连杆产生0-90度、0-120度间任意锁定。


       详细介绍：

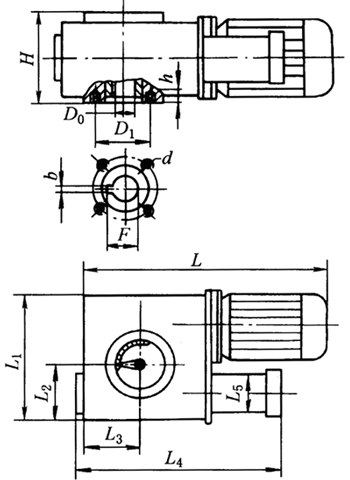

      ZDY电液转角器外形尺寸

      ZDY电液转角器外形尺寸

      安装及外形尺寸                    /mm
      规格型号
      L
      L1
      L2
      L3
      L4
      L5
      H
      D0
      D1
      F
      b
      h
      n-Md
      ZDY5
      470
      210
      90
      132
      280
      φ65
      135
      18
      90
      20.3
      5
      15
      4-M8
      ZDY15
      520
      222
      102
      152
      325
      φ65
      145
      20
      95
      22.8
      6
      15
      4-M8
      ZDY45
      520
      255
      130
      135
      480
      φ76
      165
      24
      100
      27.3
      8
      20
      4-M12
      ZDY85
      545
      320
      160
      135
      480
      φ95
      210
      32
      110
      35.3
      10
      20
      4-M14
      ZDY150
      545
      330
      170
      135
      490
      φ121
      210
      38
      140
      41.3
      10
      25
      4-M18
      ZDY200
      625
      340
      200
      160
      625
      φ133
      230
      42
      160
      45.3
      12
      25
      4-M18
      ZDY300
      625
      340
      220
      160
      630
      φ140
      230
      50
      160
      53.8
      14
      25
      4-M18
      ZDY400
      695
      480
      235
      230
      640
      φ159
      290
      60
      195
      64.4
      18
      30
      8-M20
      ZDY500
      695
      505
      260
      230
      640
      φ184
      290
      70
      235
      74.9
      20
      30
      8-M20
      ZDY600
      695
      505
      260
      230
      640
      φ184
      290
      70
      235
      74.9
      20
      30
      8-M20
      ZDY800
      695
      505
      260
      260
      750
      φ184
      340
      70
      280
      79.8
      20
      30
      8-M20
      ZDY1000
      695
      505
      260
      260
      780
      φ184
      380
      76
      300
      86.8
      22
      30
      8-M24
      ZDY1500
      750
      550
      300
      290
      810
      φ203
      400
      98
      350
      110.8
      28
      35
      8-M24
      ZDY2000
      750
      550
      300
      290
      870
      φ203
      420
      120
      390
      134.8
      32
      35
      8-M24
      ZDY2500
      815
      580
      350
      320
      950
      φ219
      440
      120
      390
      134.8
      32
      40
      8-M24
      ZDY3000
      815
      580
      350
      320
      980
      φ219
      460
      120
      390
      134.8
      32
      40
      8-M24
          注：1.型号后数字表示额定力矩的1/10（如ZDY5表示额定力矩50N·m）。
                2．用户按型号表示方法填写要求，电机为Y或YB系列，电压380V，功率范围0.55～11kW。用户有不明确的或特殊要求的，请与生产单位联系。
