电子万能试验机 电子拉力试验机 拉伸强度 拉伸力 钢丝网骨架管剥离试验机
- 用 途：
- 主要用于测试各种材料的拉伸、压缩及塑料管件的环刚度。在拉伸试验中，检测材料的最大承载拉力、抗拉强度、伸长变形、延伸率等技术指标；在压缩试验中，检测材料的承载压力、抗拉强度、最大压缩变形等技术指标。以上检测参数在试验结束后，由主控制器根据试验开始时设置的试验参数条件自动计算，同时显示相应的试验结果，各检测参数在试验结束后既可打印，也可在控制器内保存以备查询显示
- WJDS-5A数显式电子万能试验机
一、试验机的主要用途及适用范围
WJDS-5A数显式电子万能试验机，主要用于测试各种材料的拉伸、压缩及塑料管件的环刚度。在拉伸试验中，检测材料的最大承载拉力、抗拉强度、伸长变形、延伸率等技术指标；在压缩试验中，检测材料的承载压力、抗拉强度、最大压缩变形等技术指标。以上检测参数在试验结束后，由主控制器根据试验开始时设置的试验参数条件自动计算，同时显示相应的试验结果，各检测参数在试验结束后既可打印，也可在控制器内保存以备查询显示。

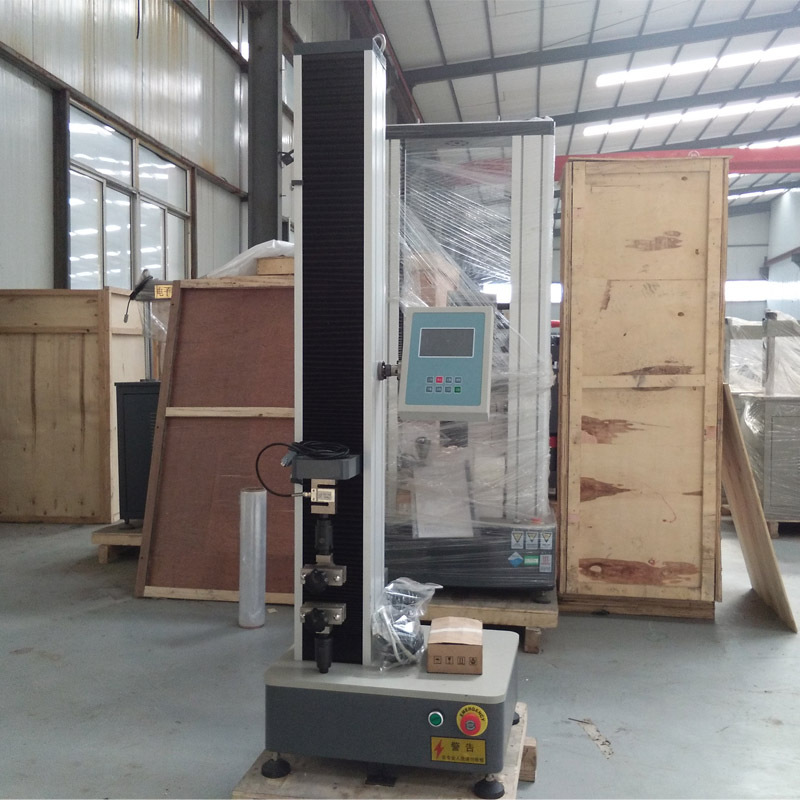

二、产品图片：
（此图仅供参考，以实物为准）
三、试验机的主要技术指标
序号 项 目 技 术 要 求
1 最大试验力 1000N
2 型号 WJDS-5A
3 测力范围 2%-100%
4 示值相对误差 ±1%
5 试验力示值重复性相对误差 ≤1%
6 试验力零点相对误差 ±0.1%FS
7 速度范围 0.1-500mm/min
8 试验空间 800mm
10 加载方式 电动
11 电源电压（必须有可靠的接地措施） ～220V±10% 50Hz
12 主机尺寸 500mm*410mm*1500mm
13 重量 150KG
四、试验机的结构特征及工作原理
本机由机械、电气二大部分组成
4.1机械部分结构及工作原理：
本机采用电动加载方式，底部是整机结构承载支架，内部包含有电机驱动器、加载电机、减速系统、动力传动机构等部件；
上部是试样夹持及力值、变形测量机构，包含有加载传动机构、试样拉伸夹具、试样压缩夹具、测力传感器、位移传感器等主要部件。
4.2 电气部分：
电气部分由显示测量控制部分组成。显示测量控制部分实现各种控制、显示、数据采集、处理等功能。主控制器可以根据不同是试验要求，选择拉伸、刚度、压缩试验模式，并设置各试验模式试样参数，调整好试样后，按试验键，系统即可自动启动试验，并根据相应的试验条件，自动判断停机处理，同时显示相应的试验结果。
4.3 本机的几项主要功能：
4.3.1 全开放性参数设置
4.3.2 设置参数永久保存，下次开机自动读取显示
4.3.3 浮动零点设置，可随时调整零点
4.3.4 峰值保持及存储，常值跟随；
4.3.5 在有效速度范围内，速度值任意设置；
4.3.6 横梁移动过程中的速度快捷切换功能
4.3.7 灵活的数据查询显示功能；
4.3.8 过载停机、音频报警保护功能；
4.3.9 试验结束自动判断功能；
4.3.10 极限位置保护等；
五、软件介绍
试验机控制器由主控板，键盘，显示驱动板组成，如下图所示，主控板采集力和位移信号，根据试验规程，驱动电机运动，得出要求的结果，该主控板采用ARM系列32位处理器，功能强大，运算速度快，下面将根据信号接线具体说明
主控板同时连接键盘和显示驱动板，用来接收键盘命令，输出显示信息。键盘可以是按键键盘，也可以是薄膜键盘
液晶显示器能实时显示试验曲线和多个测试结果，可连接多种型号的针打或热敏微型打印机打印试验曲线和试验结果，驱动电机类型繁多，如直流调速器，步进电机，伺服电机，变频器，比例阀等。既可用于工厂生产车间的恶劣环境也可用于实验室的清洁环境，操作起来快速灵活。
测控仪的正面可分为两个部分：液晶显示部分、键盘。图形如下：
5.1面键各部功能介绍：
液晶显示屏：显示力值、峰值, 位移、速度、提示等。
键盘：配合液晶使用，用于控制操作和各参数值的改变，以及控制电机的运行。
5.2各按键介绍:
名称及功能:
[↑]、[↓]，[←]两键配合[标定]、[设置]用于选择和修改数据，下面在其他键的功能介绍中穿插进行示例说明。
[设置]，按[设置]键将显示
这也是开机后直接进入的状态。其中第一行反白显示，表示默认的是第一行，按[↑]、[↓]键可在三个选项里变换，选中其中一项后按[设置]键后显示
最后两行是操作提示，其中第一行反白显示，表示默认的是第一行，按[↑]、[↓]键可在多个选项里变换，这些选项都是前一步选择所需要的参数，前一步的选择不同，本屏选项的内容和数目也不同。用[↑]、[↓]键选中某个选项，则该选项反白显示，这时按[设置]键，则该选项内容的最后一位闪烁显示，表示该位可以修改，按[↑]、[↓]键则该位在0-9之间变化，按[←]键则前移一位闪烁显示，该项的内容修改完毕后按[设置]键，则数字停止闪烁，整个参数项继续反白显示，这时按[↑]、[↓]可以选择其他参数项。当所有的参数修改完毕后按[复位]键，则保存刚才所有的修改并进入到正常试验状态
当试件破坏后，就自动求出了试验结果，试验结果有：
最大力值，
最大强度，
断点变形率
断点变形
屈服点力
屈服强度
弹性模量
