设备内 | 夹套内 | ||
填料密封 | 机械密封 | ||
设计压力 MPa | ≤0.25 | 0.4 | 0.6 |
设计温度(℃) | 200 | 200 | 200 |
工作温度(℃) | 0-180 | ||
高电压试验(Kv) | 20 | ||
瓷层厚度(mm) | 0.8-2.0 | ||
耐温差急变性(℃) | 令冲击110、热冲击120 | ||
使用介质 | 能耐各种浓度的无机酸、有机酸、有机溶剂及弱碱的腐蚀(氢氟酸、含氟离子的介质、浓度 ≥30%,温度≥180℃的浓磷酸和强碱除外) |
公称容积 |
实际容积 (L) |
传热面积 m2 |

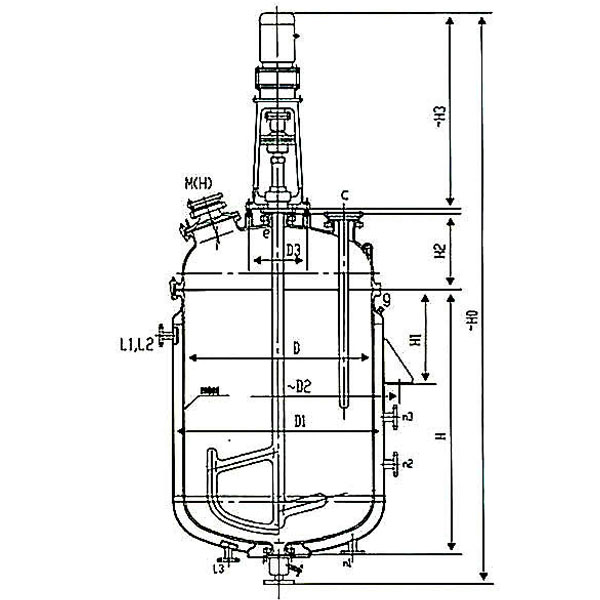

主要尺寸(mm) | h | 参考重量kg | ||||||||
D1 | D2 | D3 | H | H1 | H2 | H3 | H0 | 锚(框)式 |
叶轮(浆)式 | ||||
k50 | 70 | 0.34 | 600 | 708 | 270 | 465 | 300 | 265 | 945 | 2030 | 50 | 90 | 445 |
k100 | 127 | 0.84 | 700 | 826 | 270 | 565 | 320 | 300 | 945 | 2170 | 60 | 110 | 548 |
k200 | 247 | 1.44 | 800 | 927 | 300 | 770 | 380 | 345 | 953 | 2440 | 60 | 130 | 649 |
k300 | 369 | 1.75 | 900 | 1028 | 350 | 870 | 350 | 380 | 1154 | 2770 | 80 | 150 | 968 |
k500 | 588 | 2.64 | 1000 | 1127 | 350 | 1070 | 400 | 405 | 1154 | 3030 | 85 | 160 | 1175 |
k1000 | 1245 | 4.5 | 1300 | 1461 | 400 | 1270 | 500 | 480 | 1276 | 3360 | 110 | 210 | 1803 |
k1500 | 1714 | 5.2 | 1450 | 1655 | 400 | 1470 | 650 | 505 | 1276 | 3326 | 100 | 210 | 2190 |
k2000 | 2160 | 7.02 | 1450 | 1655 | 400 | 1815 | 650 | 505 | 1276 | 3671 | 100 | 210 | 2450 |
k3000 | 3237 | 8.61 | 1750 | 1960 | 450 | 1810 | 700 | 580 | 1316 | 3791 | 130 | 240 | 3470 |
k4000 | 4255 | 11.7 | 1750 | 1960 | 450 | 2310 | 700 | 580 | 1316 | 4291 | 130 | 240 | 4018 |
K4000 | 4340 | 10.9 | 1900 | 2152 | 450 | 2025 | 700 | 620 | 1316 | 4046 | 130 | 270 | 4416 |
k5000 | 5380 | 13.63 | 1750 | 1960 | 450 | 2810 | 700 | 580 | 1316 | 4791 | 130 | 270 | 4568 |
k5000 | 5430 | 13.8 | 1900 | 2152 | 450 | 2485 | 700 | 620 | 1316 | 4508 | 130 | 270 | 5026 |

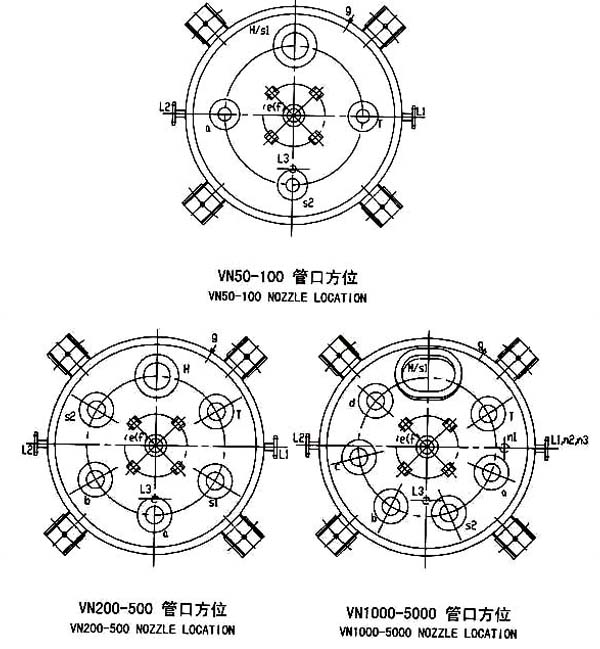

K型50L-5000L搪玻璃反应罐管口方位:
称容积 (L) |
DN NOZZLE NOMINAL DIAMETER | |||||||||||||||||
人孔 |
手孔 |
搅拌口 |
温度计套管口 |
视镜口 S1 |
灯孔 S2 |
备用口 a |
备用口 b |
备用口 c |
备用口 d |
放料口 f |
液体进口 n1-2 |
液体进口 n3 |
液体出口 n4 |
蒸汽进口 L1-2 |
凝水出口 L3 |
放气口g | ||
T(T1) | T2 | |||||||||||||||||
k50 | - | 80 | 70 | 70 | - | 70 | 70 | 70 | - | - | - | 70 | - | - | - | 20 | 20 | G3/4" |
k100 | - | 80 | 70 | 70 | - | 70 | 70 | 70 | - | - | - | 70 | - | - | - | 20 | 20 | G3/4" |
k200 | - | 125 | 80 | 70 | - | 70 | 70 | 80 | 70 | - | - | 80 | - | - | - | 25 | 25 | G3/4" |
k300 | - | 125 | 100 | 70 | - | 70 | 70 | 80 | 70 | - | - | 80 | - | - | - | 25 | 25 | G3/4" |
k500 | - | 150 | 100 | 70 | - | 80 | 80 | 100 | 125 | - | - | 80 | - | - | - | 32 | 32 | G3/4" |
k1000 | 300x400 | - | 125 | 100 | - | 100 | 100 | 100 | 125 | 100 | 100 | 100 | - | - | - | 32 | 32 | G3/4" |
k1500 | 300x400 | - | 125 | 100 | - | 125 | 125 | 100 | 125 | 100 | 125 | 100 | 50 | - | - | 40 | 40 | G3/4" |
k2000 | 300x400 | - | 125 | 100 | - | 125 | 125 | 100 | 125 | 100 | 125 | 125 | 50 | - | - | 40 | 40 | G3/4" |
k3000 | 300x400 | - | 125 | 100 | - | 125 | 125 | 100 | 125 | 100 | 125 | 125 | 65 | - | - | 50 | 50 | G3/4" |
k4000 | 300x400 | - | 125 | 100 | - | 125 | 125 | 100 | 125 | 100 | 125 | 125 | 65 | - | - | 50 | 50 | G3/4" |
k4000 | 300x400 | - | 125 | 125 | - | 125 | 125 | 125 | 150 | 125 | 125 | 125 | 65 | 65 | - | 70 | 70 | G3/4" |
k5000 | 300x400 | - | 125 | 100 | - | 125 | 125 | 100 | 125 | 100 | 125 | 125 | 65 | - | - | 50 | 50 | G3/4" |
k5000 | 300x400 | - | 125 | 125 | - | 125 | 125 | 125 | 150 | 125 | 125 | 125 | 65 | 65 | - | 70 | 70 | G3/4" |
