- 执行标准
ASTM DIN JIS BS GB/T528—1998 /T529—1999等
本机可做曲线类别:
荷重V.S.位移、荷重V.S.时间
位移V.S.时间、应力V.S.应变、荷重V.S.两点延伸
主要技术指标：
A．荷重元：1000N
B．力量解析度：1/10000
C．力量准确度：≤0.5％
D．力量放大倍数：7段自动切换
E．位移解析度：1/1000
F．位移准确度：≤1％
G．金属引伸计解析度：1/1000 （需另定）
H．金属引伸计准确度：≤0.5％
I．大变形引伸计准确度：±1mm（需另定）
J．速度范围：0.01－500mm/min（特殊测试速度亦可依客户需求定制）.
K．行走空间：600mm（不含夹持器、特殊测试空间亦可依客户需求定制）.
L．测试宽度：400mm（特殊测试宽度亦可依客户需求定制）.
M．使用电源:∮220V 50HZ.
N．功率：约1000W
O. 机台尺寸:约500×500×1500 mm（长×宽×高）.
P. 机台重量:约250kg
主要功能及特点：
A、高精度美国艾玛力量传感器: 0~20KN。力量精度在±0.5%以内。
B、容量分段:全程七档：×1，×2，×5，×10，×20，×50，×100
采用高精度24 bits A/D
取样频率200Hz
全程力量最大解析度 1/1000,000
C、动力系统: 台湾伺服电机+伺服器＋台湾城邦减速机＋台湾滚石滚珠丝杆＋光杆直线轴承＋美国艾玛传感器.
D、调速系统采用交流伺服调速系统及交流伺服电机，性能稳定可靠，具有过流、过压、过载等保护装置。
E、传动部分采用圆弧同步齿形带，精密滚珠丝杠副传动，传动平稳，噪音低，传动效率高。
F、保证试验同心度，很好的消除了不规则试样对传感器的影响。
G、控制系统:采用Pulse Command控制方式使控制更精准速度控制范围0.001~1000 mm/min。
中联板调整具有快速粗调与慢速微调功能。测试后自动回归原点、自动储存。
H、数据传输方式：RS232传输
I、显示方式:UTM107+WIN-XP测试软件计算机屏幕显示。
J、简洁的全程一档与精密全程七档力量线性双校正系统。
K、豪华测试界面软件可实现定速度、定位移、定荷重（可设定保持时间）、定荷重增率、定应力增率、定应变增率等控制模式加上多阶控制模式可满足不同的测试要求。
L、测试空间:测试宽度约400 mm（标准规格）
联板行走空间600 mm（不含夹具）（标准规格）
M、全程位移: 编码器2500 P/R，提升4倍精度. 采用LINE DRIVE编码器抗干扰能力极强 .
位移解析0.001mm。 小变形：金属引伸计，解析 0.001mm（选配）
N、安全装置:过载紧急停机装置、上下行程限定装置、漏电自动断电系统、自动断点停机
功能。
软件特点：
A、测试标准模块化功能:提供使用者设定所需应用的测试标准设定，范围涵盖GB、ASTM、DIN、JIS、BS…等。测试标准规范。
B、试品资料:提供使用者设定所有试品数据，一次输入数据永久重复使用。并可自行增修公式以提高测试数据契合性。
C、双报表编辑:完全开放式使用者编辑报表，供测试者选择自己喜好的报表格式（测试程序新增内建EXCEL报表编辑功能扩展了以往单一专业报表的格局）
D、各长度、力量单位、显示位数采用动态互换方式，力量单位T、Kg、N、KN、g、lb，变形单位mm、cm、inch
E、图形曲线尺度自动最佳化（Auto Scale），可使图形以最佳尺度显示。并可于测试中实时图形动态切换。具有荷重-位移、荷重-时间、位移-时间、应力-应变,荷重-2点延伸图，以及多曲线对比。
F、测试结果可以EXCEL格式的数据形式输出。
G、测试结束可自动存档、手动存档，测试完毕自动求算最大力量、上、下屈服强度、滞后环法、逐步逼近法、非比例延伸强度、抗拉强度、抗压强度、任意点定伸长强度、任意点定负荷延伸、弹性模量、延伸率、剥离区间最大值、最小值、平均值、净能量、折返能量、总能量、弯曲模量、断点位移x％荷重、断点荷重X％位移、等等。数据备份：测试数据可保存在任意硬盘分区。
H、多种语言随机切换：简体中文、繁体中文、英文。
I、软件具有历史测试数据演示功能。
系统基本配置

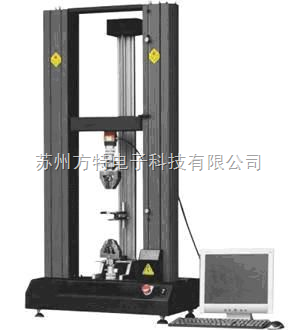

1、试验机主机 1台
1.1台湾冬元交流伺服驱动器 1套
1.2冬元交流伺服电机 1套
1.3美国艾玛高灵敏度负荷传感器 （20KN） 1只
1.4台湾滚石精密滚珠丝杆 1套
1.5日本行星低噪、高效减速系统 1套
1.6高强度机架 1台
2、全数字闭环控制系统 1套
3、日本松下伺服光电编码器 1只
4、高配计算机（双核，液晶显示器） 1台
5、基于Windows操作系统的计算机闭环控制软件 1套
7、随机工具（提供安装、维修、操作所需的专用工具及清单） 1套
8、夹具 1套
